Interzoll Modul | Subrack 6 U per connettori (.12)
BGT/M 30680.12
Cod. d'ord.: 85306805
BGT/M 30680.12
Cod. d'ord.: 85306805
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
265.9 x 482.6 x 298 mm
U
6
HP
84
Profondità scheda
160, 220, 280
Colore
--
Grado di protezione
Prova IP
20
NEMA
1
Materiale custodia
Profilati Al Mg: Si 0,5; per dettagli vedere alle Informazioni tecniche

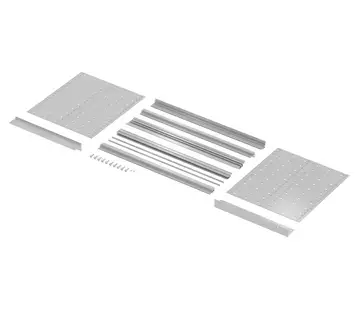

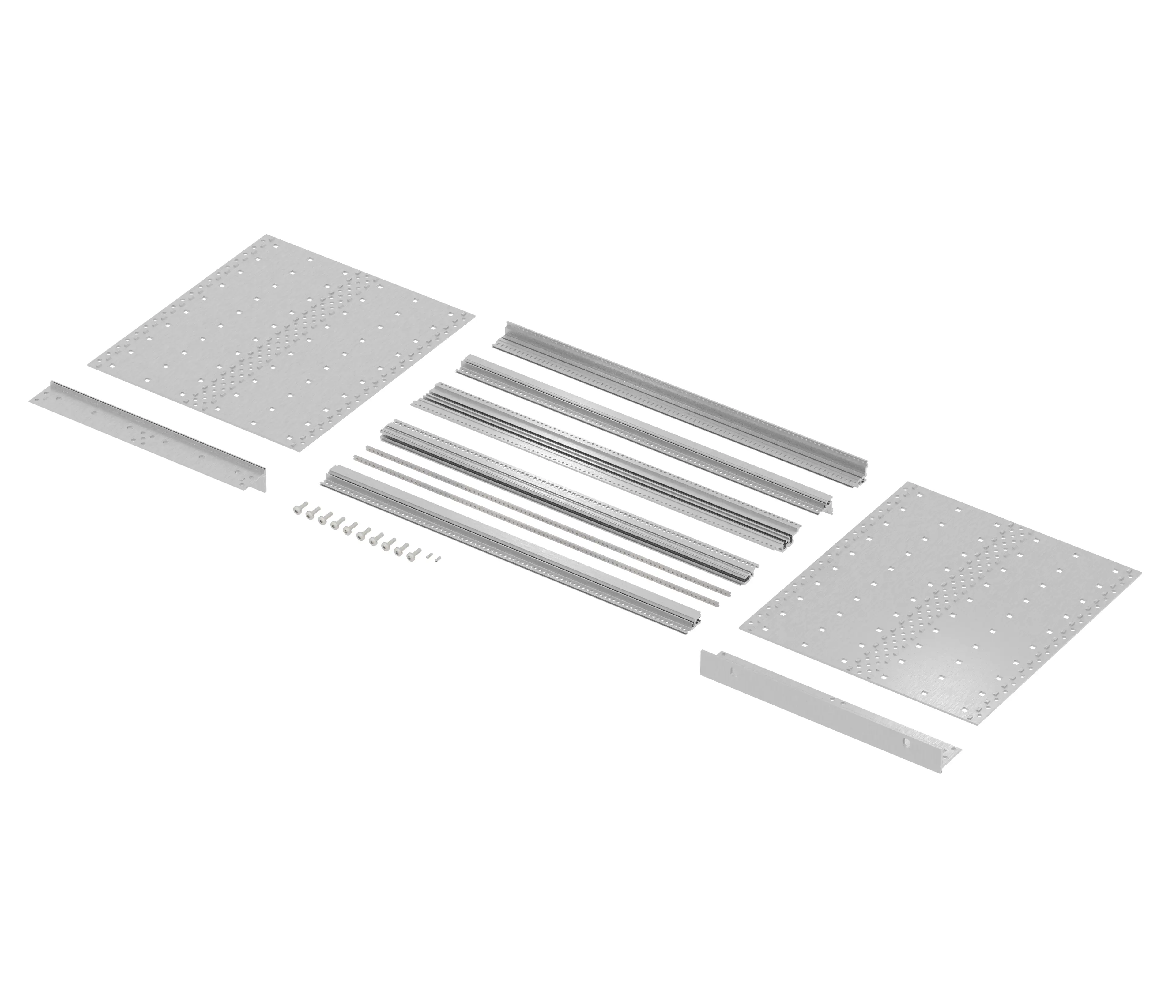

Fornitura
1) 2 pannelli laterali (BSW/M ..600)
2) 2 flange (FL/M 00600)
3) 2 profilati frontali (PF/M 000..)
4) 2 profilati posteriori (PR/M 000.. .12)
5) 1 profilato doppio per connettori (PSD/M 006.. .12)
6) Materiale per il montaggio (BFS 0100)
7) 2 strisce filettate (GS/M)
8) 2 grani filettati M2,5 (GSE/M)
Avvertenza
In caso di utilizzo di maniglie di estrazione a norma DIN IEC 60297-3-102 / IEEE 1101.10, il subrack dovrà essere dotato di adeguato profilato frontale PF/M 000.. BN-HG. I subrack sono disponibili su richiesta.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno dell'articolo in formato PDF:
85306805 BGT-M-30680-12.pdf
(155.9 KB)
Disegno dell'articolo in formato DXF:
85306805 BGT-M-30680-12.dxf
(1.0 MB)
- 19 Inch Standard Overview EN.pdf(4.6 MB)
- interzoll-modul en.pdf(6.9 MB)
Accessori adatti
Flange con fori per il fissaggio di maniglie, anodizzate in colore naturale sul davanti, con retro passivato, per BSW/M
Flange per montaggio su pannelli di controllo, in materiale anodizzato in colore naturale. Esse creano un completamento estetico col pannello andando a chiudere le due fessure sopra e sotto
Mollette EMC in acciaio inox per la connessione tra copertura in lamiera e profilato
Mollette EMC in acciaio inox per la connessione tra le piastre frontali, tra piastra frontale e flangia o tra piastra posteriore e profilato terminale posteriore
Mollette EMC in acciaio inox per la connessione tra piastra frontale / backplane e profilato
Piastra di montaggio, alluminio non trattato, per fissaggio di ulteriori componenti
Profilati terminali posteriori, in alluminio passivato, per schermatura posteriore, utilizzabili per tutti i tipi di pannelli laterali
