Internorm Stil | Custodie formato tower

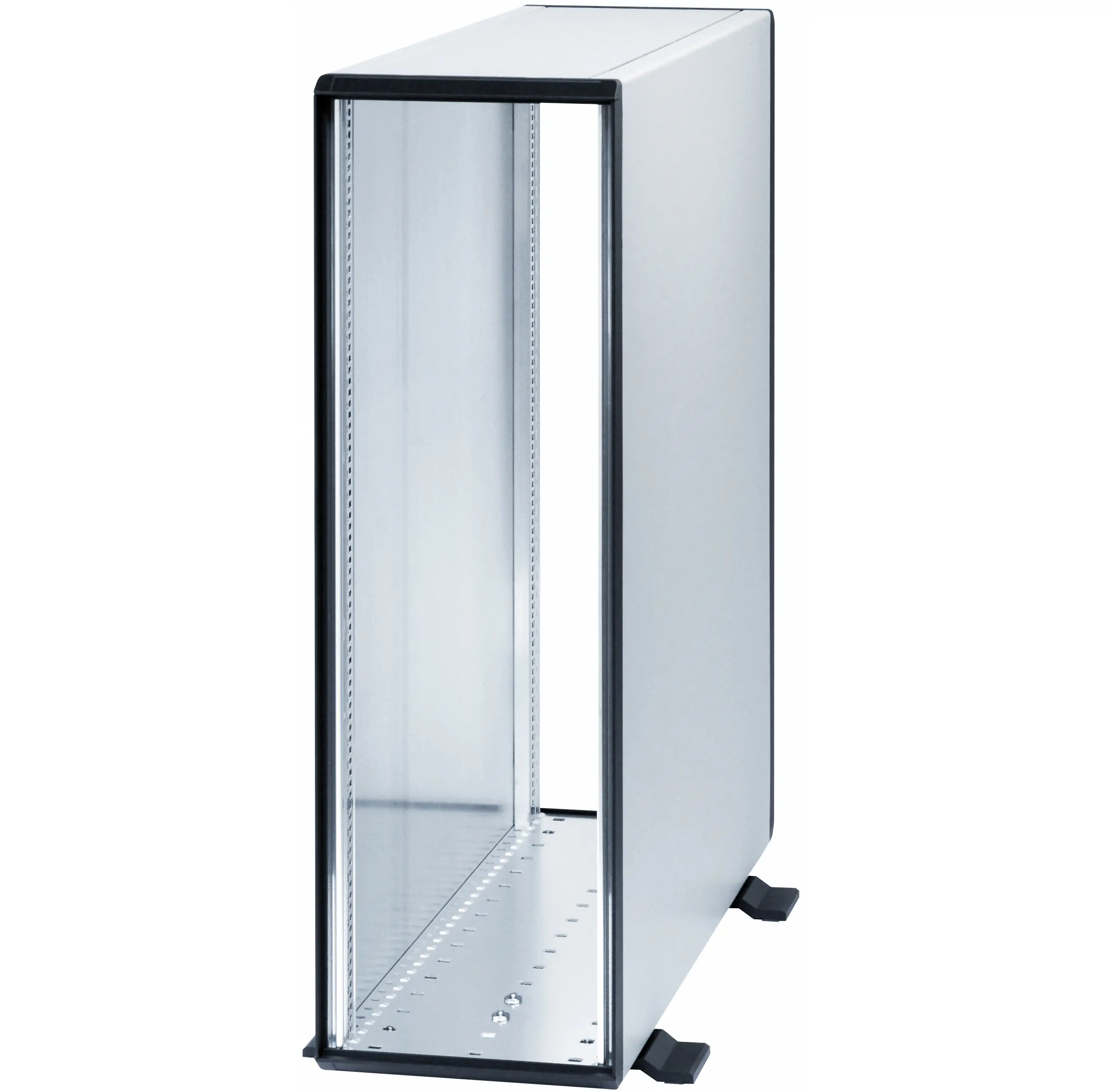

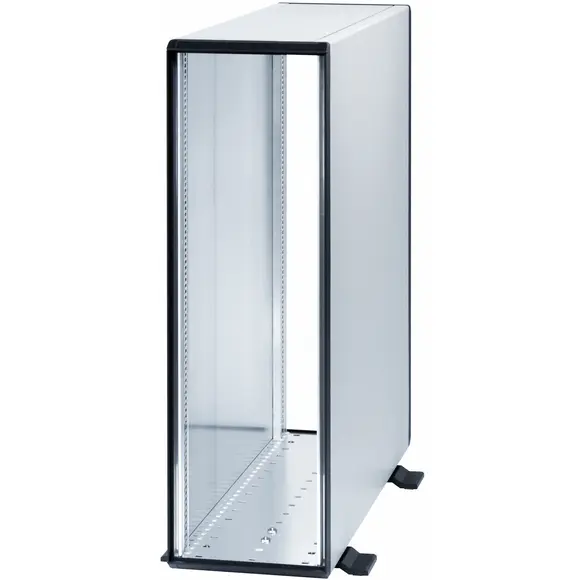

Custodia formato tower senza presa d'aria, 3 / 4 U

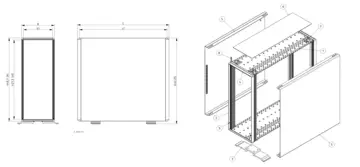

| Modello | Cod. d'ord. | A | B | C | a1 | b1 | c1 | Prova IP | NEMA | U | HP |
| INS 48380 V | 85048388 | 132.55 | 448.7 | 495.5 | 112.35 | 427.3 | 475.5 | 20 | 1 | 3 | 84 |
| INS 48480 V | 85048488 | 177 | 448.7 | 495.5 | 156.8 | 427.3 | 475.5 | 20 | 1 | 4 | 84 |
Avvertenza:
montaggio conforme a norma DIN IEC 60297-3-101. Per attribuzione delle misure vedere INS 3 U.
Fornitura:
1) 2 pannelli laterali (in alluminio, cromato bianco)
2) 4 profilati frontali (in alluminio, superfici a vista verniciate con polveri, grigio antracite, simile RAL 7016)
3) 2 pannelli posteriori (in zinco pressofuso, verniciati con polveri, grigio antracite, simile RAL 7016)
4) 2 pannelli frontali (in zinco pressofuso, verniciati con polveri, grigio antracite, simile RAL 7016)
5) 2 coperture laterali in lamiera con linguetta di messa a terra (in alluminio, cromato bianco, superfici a vista verniciate con polveri, alluminio brillante, simile RAL 9006)
6) 1 coperchio in lamiera (in alluminio, cromato bianco, superfici a vista verniciate con polveri, alluminio brillante, simile RAL 9006)
7) 2 piedini custodia (in alluminio, verniciati con polveri, grigio antracite, simile RAL 7016, con antiscivolo)
8) 4 strisce filettate (GS/M)
9) 4 grani filettati M2,5 (GSE/M)
10) 1 kit materiale di fissaggio BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (non raffigurato)
1) 2 pannelli laterali (in alluminio, cromato bianco)
2) 4 profilati frontali (in alluminio, superfici a vista verniciate con polveri, grigio antracite, simile RAL 7016)
3) 2 pannelli posteriori (in zinco pressofuso, verniciati con polveri, grigio antracite, simile RAL 7016)
4) 2 pannelli frontali (in zinco pressofuso, verniciati con polveri, grigio antracite, simile RAL 7016)
5) 2 coperture laterali in lamiera con linguetta di messa a terra (in alluminio, cromato bianco, superfici a vista verniciate con polveri, alluminio brillante, simile RAL 9006)
6) 1 coperchio in lamiera (in alluminio, cromato bianco, superfici a vista verniciate con polveri, alluminio brillante, simile RAL 9006)
7) 2 piedini custodia (in alluminio, verniciati con polveri, grigio antracite, simile RAL 7016, con antiscivolo)
8) 4 strisce filettate (GS/M)
9) 4 grani filettati M2,5 (GSE/M)
10) 1 kit materiale di fissaggio BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (non raffigurato)
