Euromas II | Custodie, ABS

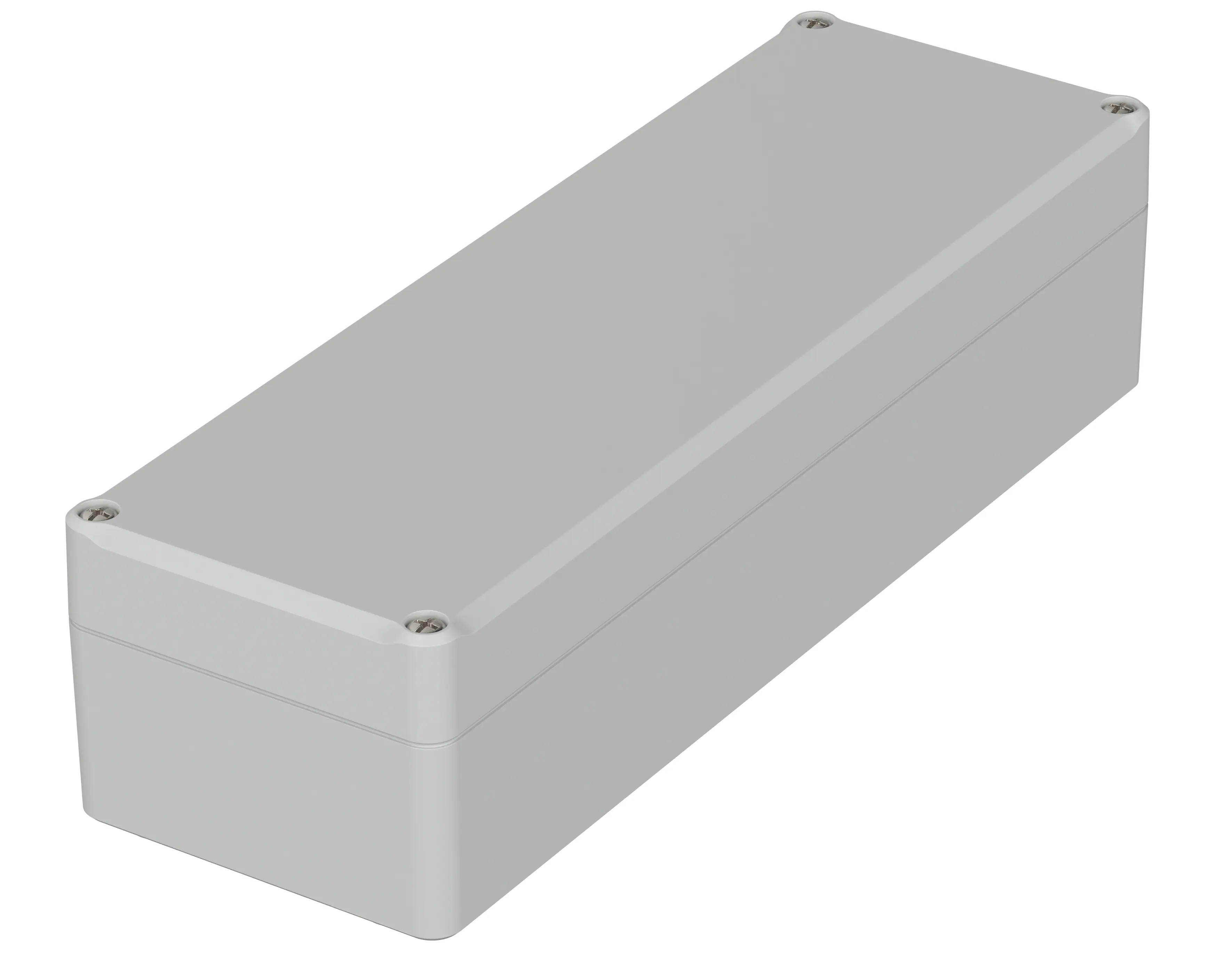

ET 224 LP
Cod. d'ord.: 63224300
ET 224 LP
Cod. d'ord.: 63224300
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.

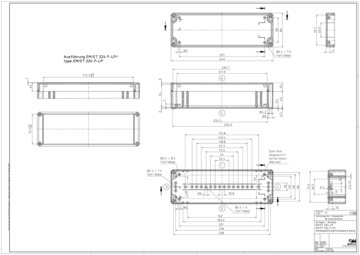

Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
240 x 80 x 60 mm
Colore
Grigio chiaro
Grado di protezione
Prova IP
65
NEMA
3
Materiale custodia
ABS, PC (stabilizzato ai raggi UV), guarnizione CR; per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/70° C
Fornitura

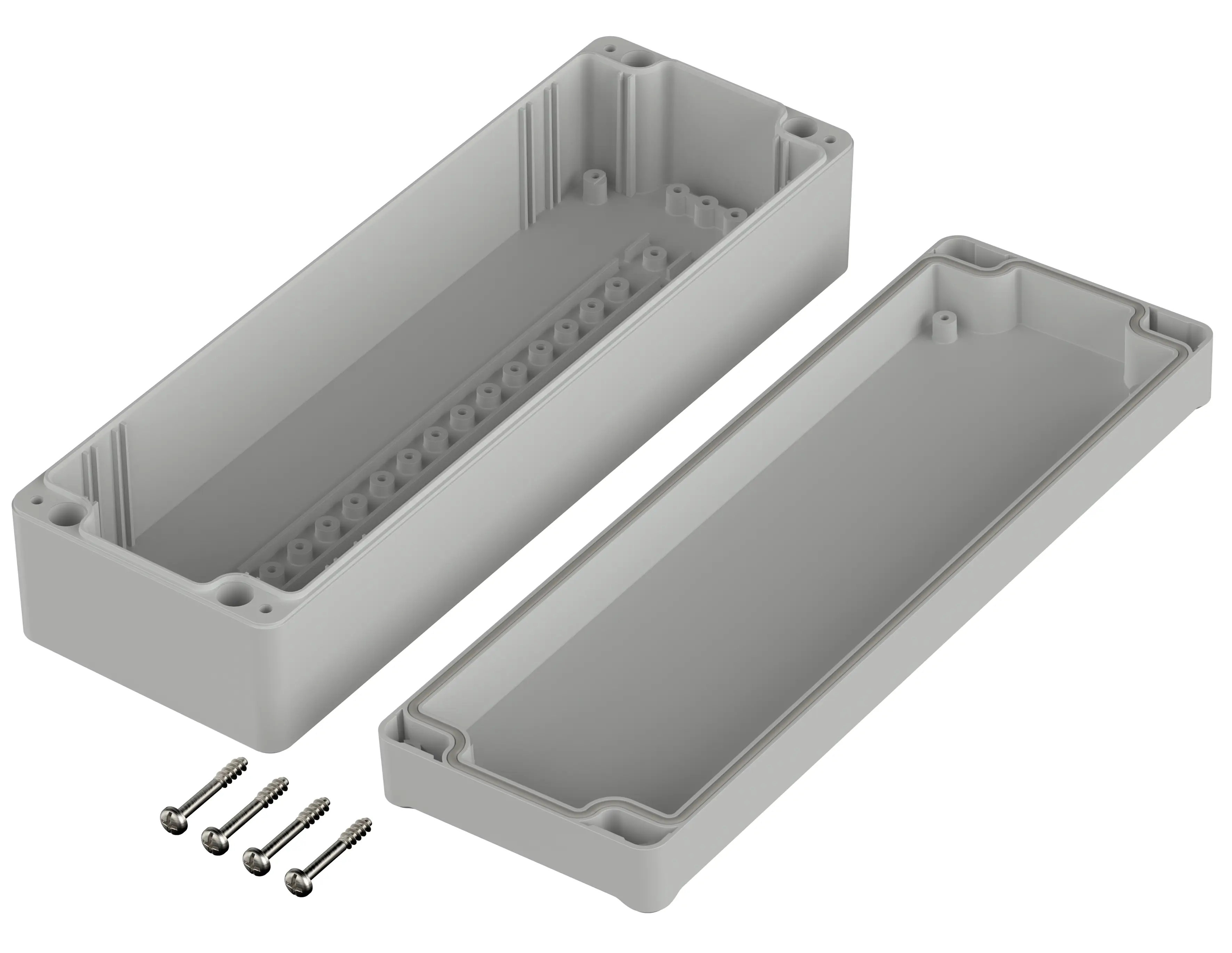

guscio superiore e inferiore, viti autoformanti con filetto a passo grosso per coperchi in V2A
Avvertenza
A causa di un diverso ritiro del materiale, le custodie in ABS possono avere dimensioni superiori nell'ordine dello 0,1 - 0,25 %.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
63224300 ET-224-LP-G.dxf
(2.2 MB)
Disegno dell'articolo in formato PDF:
63224300 ET-224-LP.pdf
(93.0 KB)
Disegno dell'articolo in formato DXF:
63224300 ET-224-LP.dxf
(940.0 KB)
- euromas-ii en.pdf(1.0 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accessori adatti
Copriviti
Guida a norma DIN 60715 G 32
22322301
Per EM/ET 224, EM/ET 233-236, EM/ET 239-242, B 2617.., B 2613.., B 2736.. (trasversale)
Guida a norma DIN 60715 TH 15
22152301
Per EM/ET 224, EM/ET 233-236, EM/ET 239-242, B 2617.., B 2613.., B 2736.. (trasversale)
Guida a norma DIN 60715 TH 35
22352301
Per EM/ET 224, EM/ET 233-236, EM/ET 239-242, B 2617.., B 2613.., B 2736.. (trasversale)
Piastre di montaggio, bachelite
Piedini in gomma, autoadesivi
