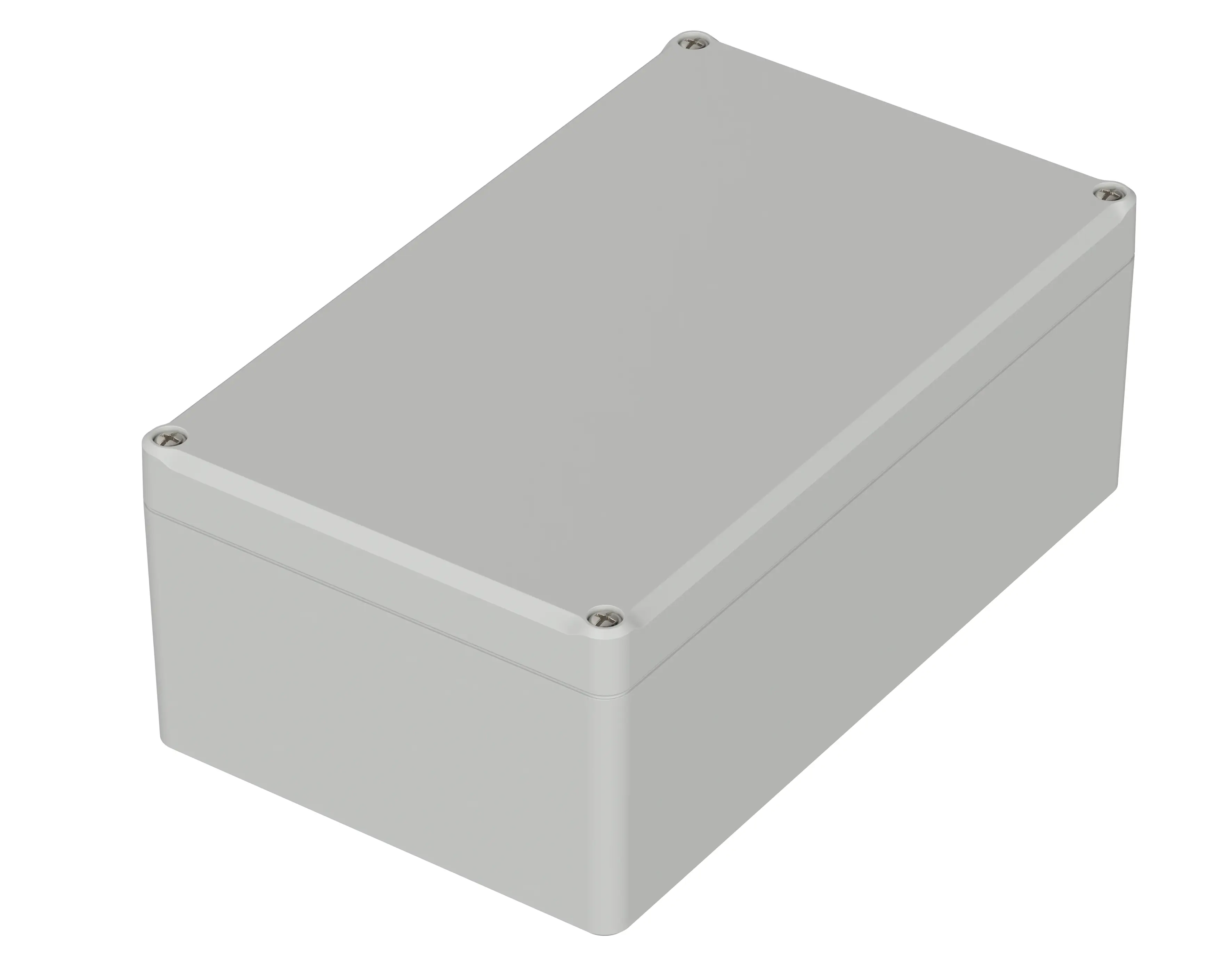

Euromas II | Custodie, ABS
ET 221
Cod. d'ord.: 63221000
ET 221
Cod. d'ord.: 63221000
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
200 x 120 x 77 mm
Colore
Grigio chiaro
Grado di protezione
Prova IP
65
NEMA
3
Materiale custodia
ABS, PC (stabilizzato ai raggi UV), guarnizione CR; per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/70° C
Fornitura
guscio superiore e inferiore, viti autoformanti con filetto a passo grosso per coperchi in V2A
Avvertenza
A causa di un diverso ritiro del materiale, le custodie in ABS possono avere dimensioni superiori nell'ordine dello 0,1 - 0,25 %.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
63221000 ET-221-G.dxf
(2.7 MB)
Disegno dell'articolo in formato PDF:
63221000 ET-221.pdf
(93.5 KB)
Disegno dell'articolo in formato DXF:
63221000 ET-221.dxf
(962.1 KB)
- euromas-ii en.pdf(1.0 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accessori adatti
Copriviti
Guida a norma DIN 60715 G 32
Guida a norma DIN 60715 TH 15
Guida a norma DIN 60715 TH 35
Piastre di montaggio, bachelite
Piedini in gomma, autoadesivi
