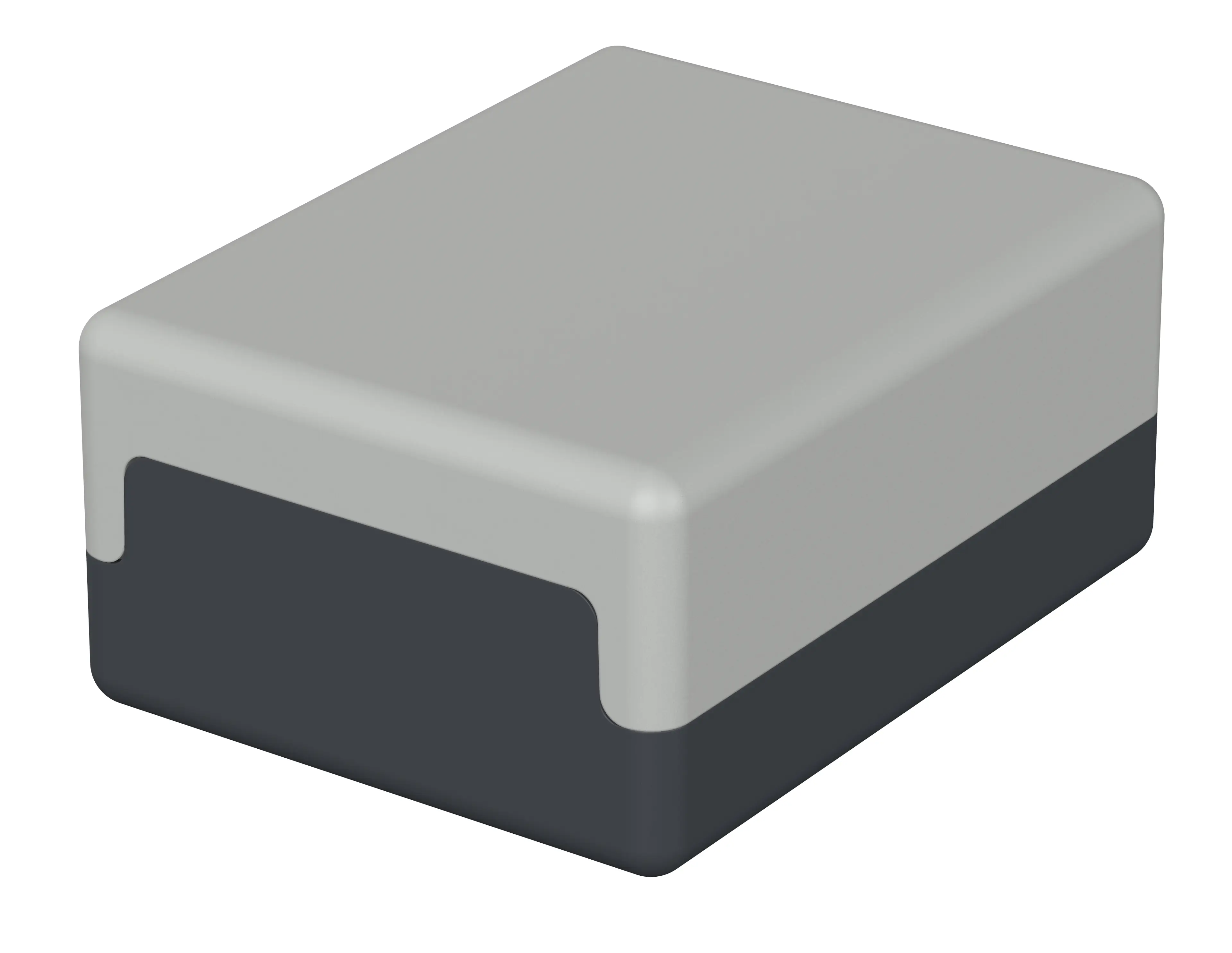

Element / Universal | Custodia chiusa
E 406
Cod. d'ord.: 05406000
E 406
Cod. d'ord.: 05406000
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.

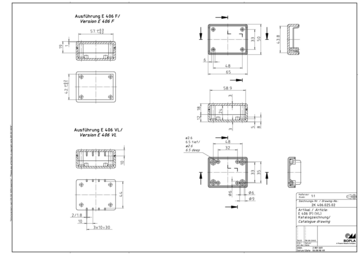

Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
65 x 50 x 30 mm
Colore
grigio luce/grigio grafite
Grado di protezione
Prova IP
40
NEMA
1
Materiale custodia
PS (polistirolo); per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -10/65° C
Fornitura

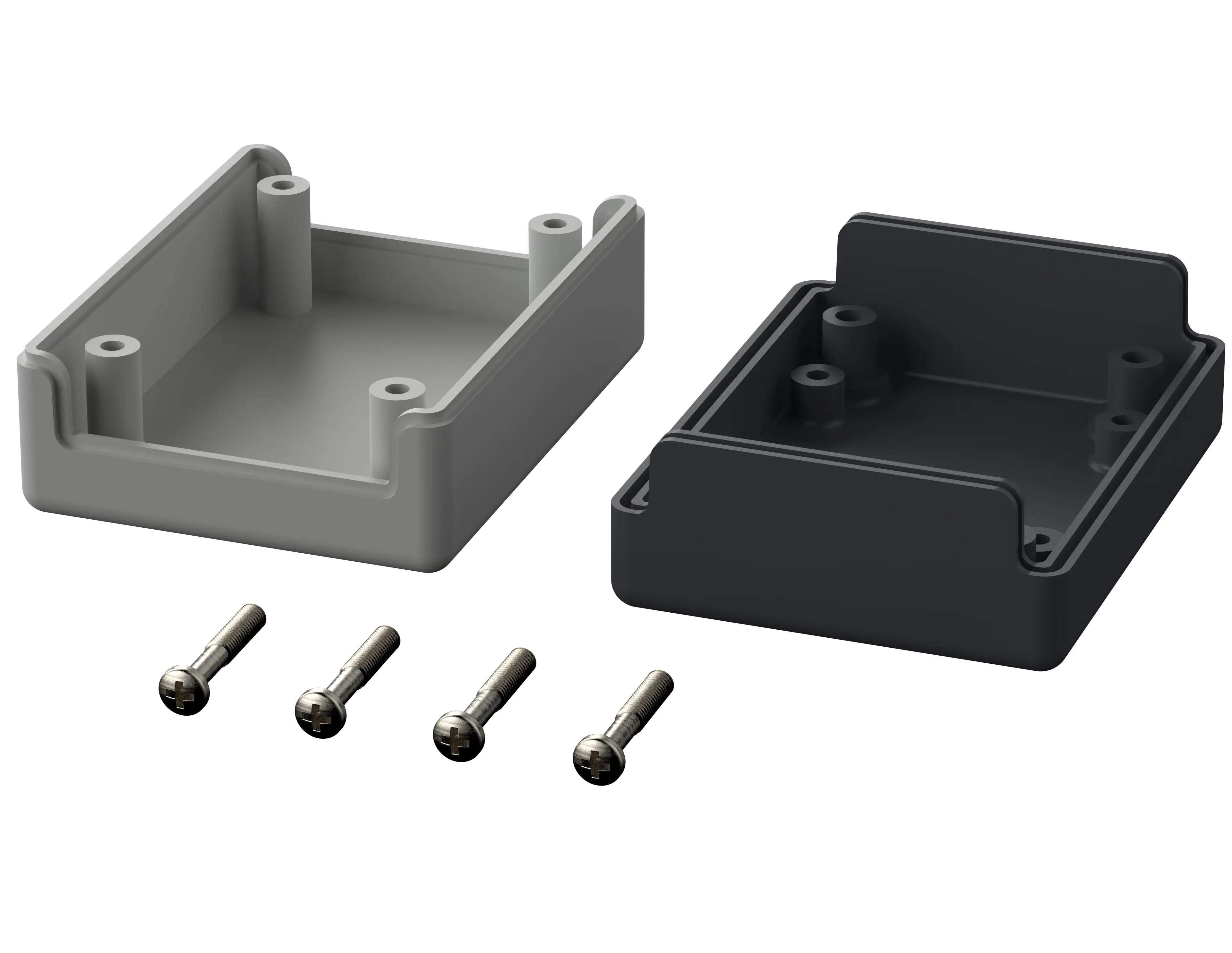

guscio superiore e inferiore, 4 viti di fissaggio
Avvertenza
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno dell'articolo in formato PDF:
05406000 E-406.pdf
(57.0 KB)
Disegno dell'articolo in formato DXF:
05406000 E-406.dxf
(577.2 KB)
PS 454N
(Guscio superiore)
PS 454N
(Guscio inferiore fino a E445)
ABS MMIA Polyman
(Guscio inferiore a partire da E450)
ABS Elix H605
(Guscio inferiore a partire da E450)
- element-universal en.pdf(833.2 KB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
