CombiNorm-Control | Kit

CNC 105.0 Set 1

Cod. d'ord.: 65610105.S1

6M; compresi 6 morsetti di connessione AKZ 700/3

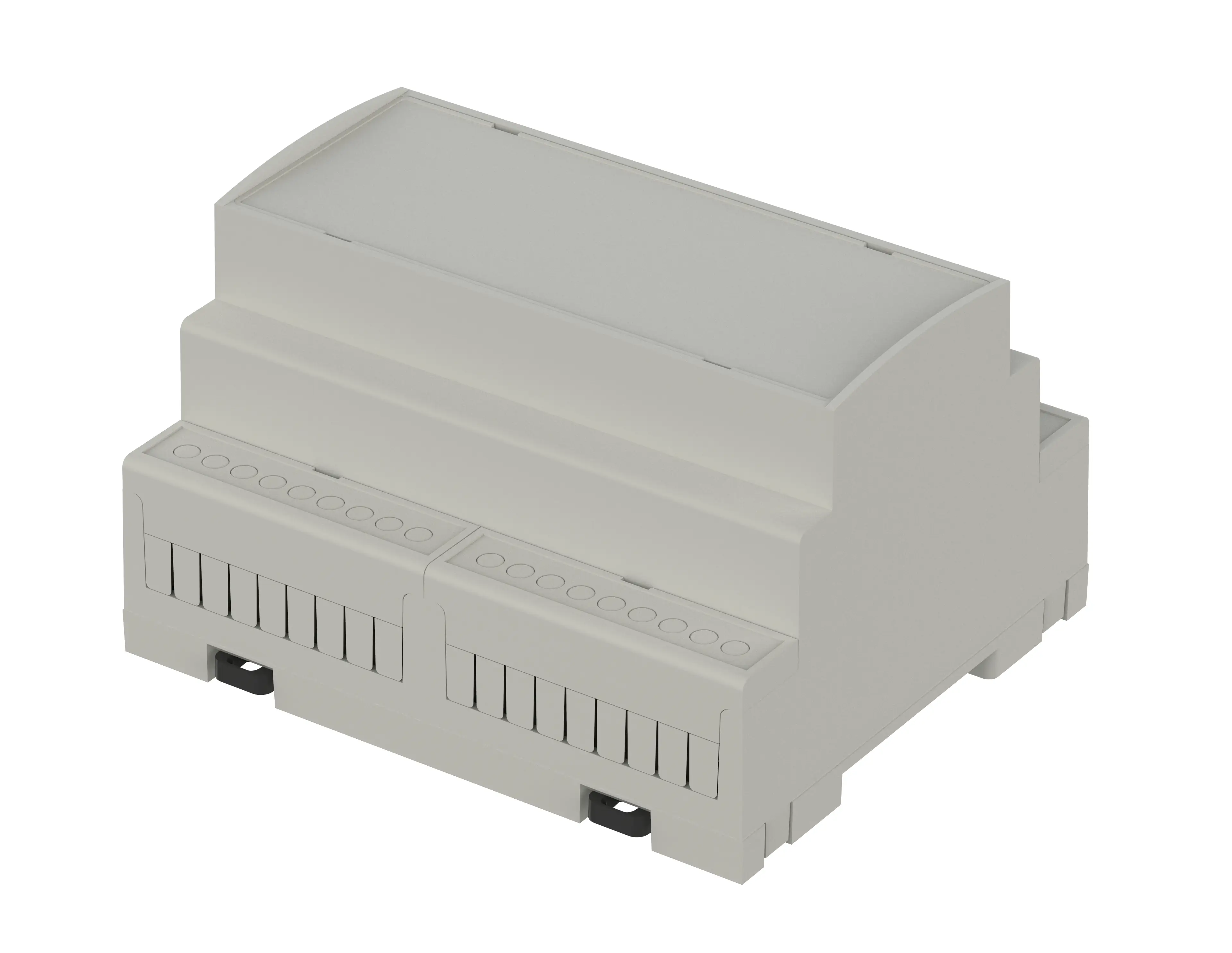

CNC 105 0 Set 1 1 B 65610105 S1

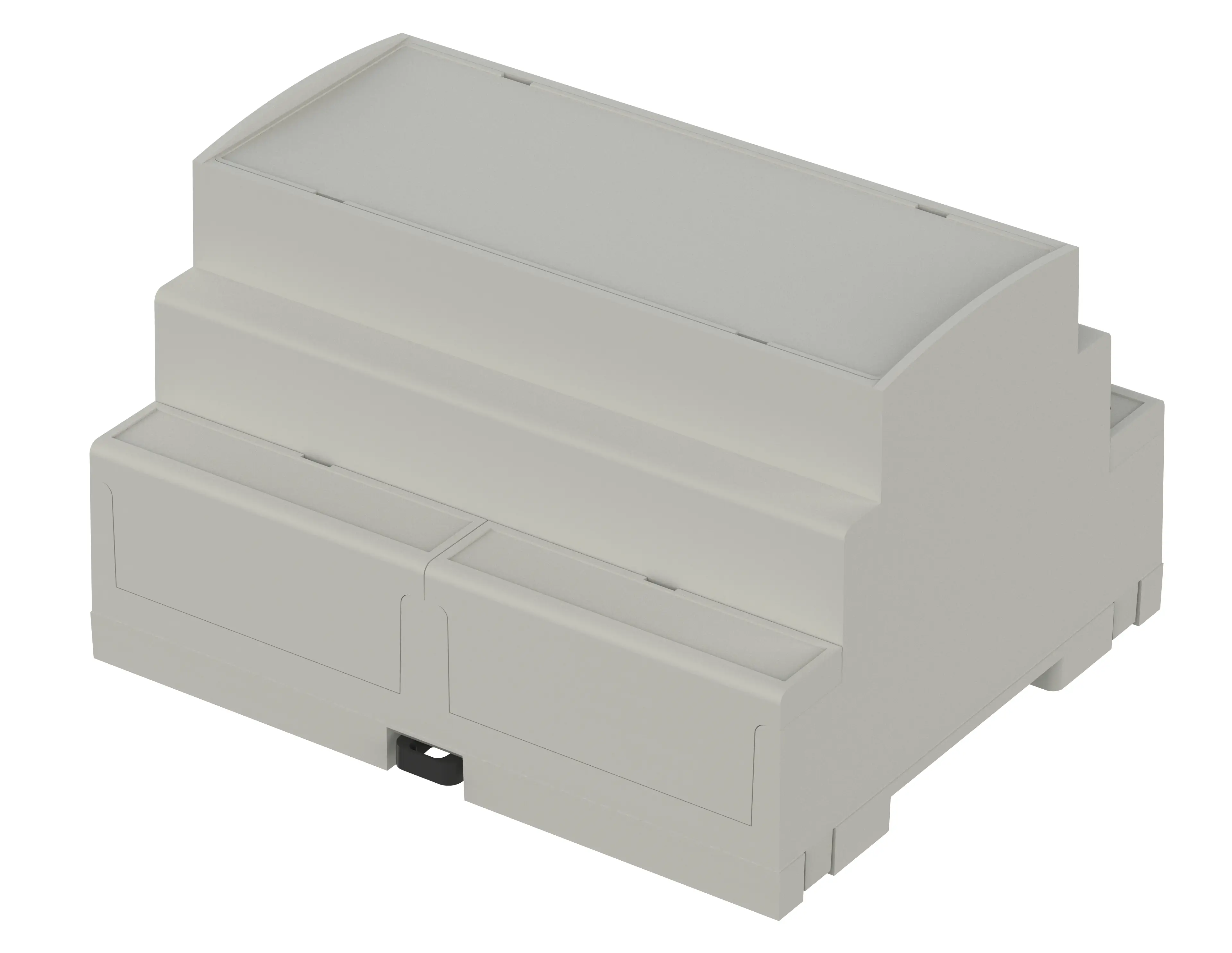

CNC 105 0 Set 1 1a B 65610105 S1

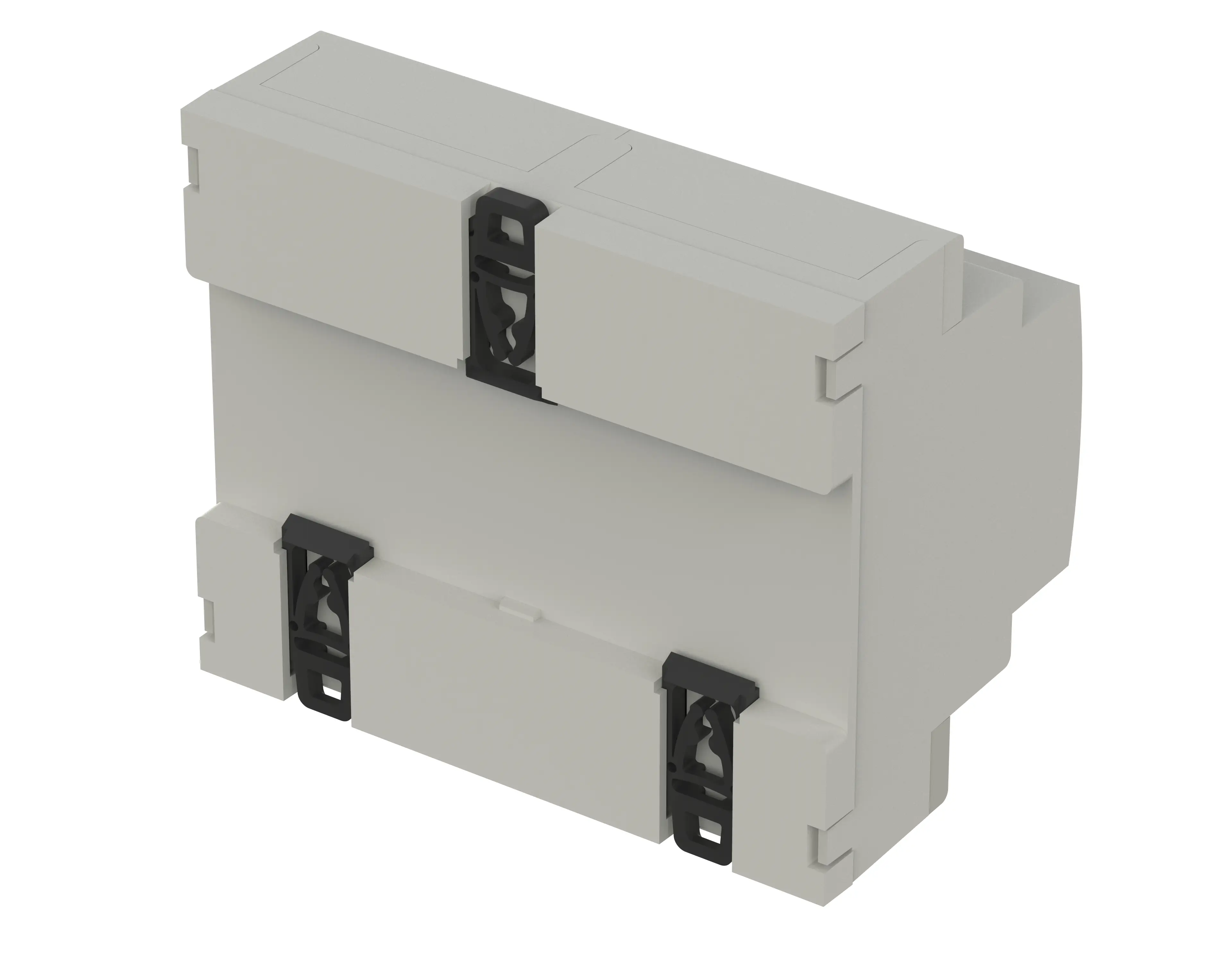

CNC 105 0 Set 1 2 B 65610105 S1

CNC 105 0 Set 1 3 B 65610105 S1

CNC 105.0 Set 1

Cod. d'ord.: 65610105.S1

6M; compresi 6 morsetti di connessione AKZ 700/3

Carrello

Visualizza CarrelloScarica visualizzazione stampa

Effettuate la vostra scelta:Scheda tecnica prodotto accessori compresi (dalle 2 alle 5 pagine)Visualizzazione per la stampa accessori esclusi (1 pagina circa)

* = disponibile su richiesta.

Disegno del prodotto

Concept custodia

Caratteristiche

107 x 90 x 65.2 mm

Grigio chiaro, simile RAL 7035

Prova IP 20

1

ABS antifiamma; per dettagli vedere alle Informazioni tecniche

Temperatura di esercizio: -25/70° C

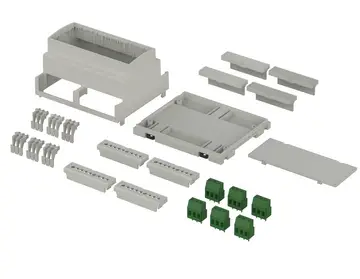

custodia CNC 105.0, cover CNC 105.0 F, coprimorsetti passo 5,08 CNC KA 52.5-5,08, coprimorsetti chiuso CNC KA 52.5-G, copriterminali CNC S-5,08 per morsetti a 3 poli, 6 morsetti di connessione AKZ 700/3 - 5,08 V

le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.

Non dimenticate…!

Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione (DAE) .

Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.

» Ulteriori informazioni

Informazioni tecniche / Download

Dati 3D prodotto in formato STEP:

Disegno per la lavorazione meccanica:

65610105 CNC-105.0-G.dxf (941.9 KB)

Qui trovate file in formato DXF contenenti i profili di fresatura (Sub-D, USB, HDMI, pressacavi, ...)

Disegno dell'articolo in formato PDF:

65610105.S1 CNC-105.0-Set-1.pdf (246.2 KB)

Disegno dell'articolo in formato DXF:

65610105.S1 CNC-105.0-Set-1.dxf (1.8 MB)

Ho letto l'avvertenza e dichiaro di accettarla.

ABS Starex VH810 (Custodia)

PA 66 Frianyl A3 (Morsetti di connessione)

combinorm-control en.pdf(576.9 KB)

Schalttafelausschnitte Switch panel cut-outs.pdf(182.3 KB)

Accessori adatti

Coprimorsetti

65633100

CNC KA 52.5-5,08

Tipo: passo 5,08; Per CNC 105.0 / 157.5

Grigio chiaro

65633200

Tipo: aperto sopra; Per CNC 105.0 / 157.5

Grigio chiaro

65633300

Tipo: aperto davanti; Per CNC 105.0 / 157.5

Grigio chiaro

65633400

Tipo: chiuso; Per CNC 105.0 / 157.5

Grigio chiaro

Copriterminali

65640100

Per CNC KA 52.5 / 87.5-5,08

Grigio chiaro

Morsetti di connessione AKZ 700

Morsetti di connessione AKZ 700

66002000.Z

AKZO 700/2 - 5,08 V

2 poli, larghezza 10,76 mm

66003000.Z

AKZO 700/3 - 5,08 V

3 poli, larghezza 15,84 mm

66004000.Z

AKZO 700/4 - 5,08 V

4 poli, larghezza 20,92 mm

66005000.Z

AKZO 700/5 - 5,08 V

5 poli, larghezza 26,00 mm

Morsetti di connessione AKZ 950

Morsetti di connessione AKZ 950

66002600.Z

AKZ 950/2 - 5,08 V

2 poli, larghezza 10,16 mm

66003600.Z

AKZ 950/3 - 5,08 V

3 poli, larghezza 15,24 mm

66004600.Z

AKZ 950/4 - 5,08 V

4 poli, larghezza 20,32 mm

66005600.Z

AKZ 950/5 - 5,08 V

5 poli, larghezza 25,40 mm

Morsetti di connessione STLZ 950

Morsetti di connessione STLZ 950

66002500.Z

STLZ 950/2 - 5,08 H

2 poli, larghezza 10,16 mm

66003500.Z

STLZ 950/3 - 5,08 H

3 poli, larghezza 15,24 mm

66004500.Z

STLZ 950/4 - 5,08 H

4 poli, larghezza 20,32 mm

66005500.Z

STLZ 950/5 - 5,08 H

5 poli, larghezza 25,40 mm

Piastre frontali

Piastre frontali

65621105

Per CNC 105.0, ABS antifiamma

Grigio chiaro

65622105

Per CNC 105.0, ABS

Trasparente

65623105

Per CNC 105.0, ABS

Trasparente agli infrarossi, rosso
