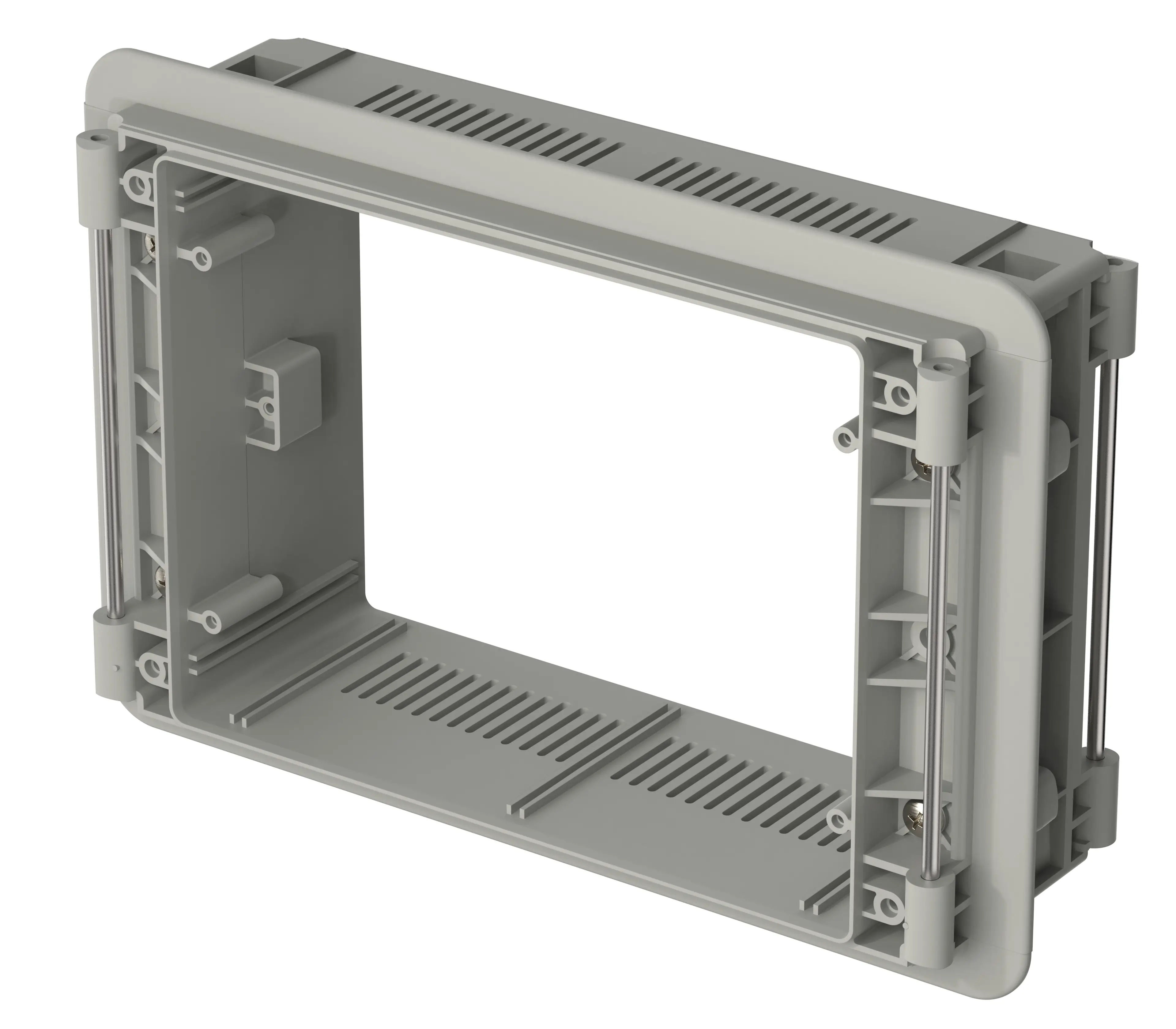

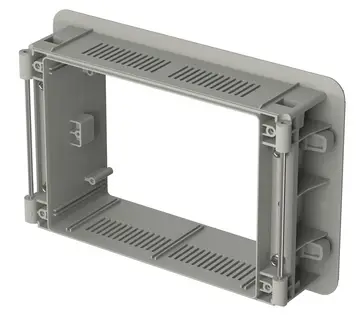

CombiCard 5000-7000 | Elemento base da pannello con feritoie di ventilazione
BC 6000 NG-L
Cod. d'ord.: 79002010*
BC 6000 NG-L
Cod. d'ord.: 79002010*
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.

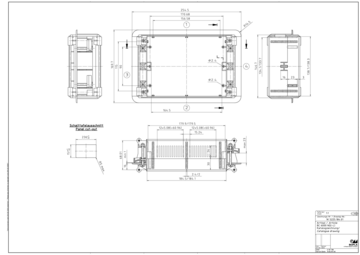

Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
254.5 x 169.7 x 68.01 mm
U
3
HP
30
Colore
Grigio chiaro, simile RAL 7035
Grado di protezione
Prova IP
30
NEMA
1
Materiale custodia
ABS; PC (solo FD…G), guarnizione CR; per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/70° C
Fornitura
corpo base con kit di fissaggio premontato per pannello
Avvertenza
in caso di utilizzo di questi corpi base, è necessario montare un coperchio frontale su entrambi i lati a completamento della custodia. Coppie di serraggio degli elementi di fissaggio: 80 Ncm.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno dell'articolo in formato PDF:
79002010 BC-6000-NG-L.pdf
(72.0 KB)
Disegno dell'articolo in formato DXF:
79002010 BC-6000-NG-L.dxf
(840.4 KB)
- combicard-5000-7000 en.pdf(1.4 MB)
