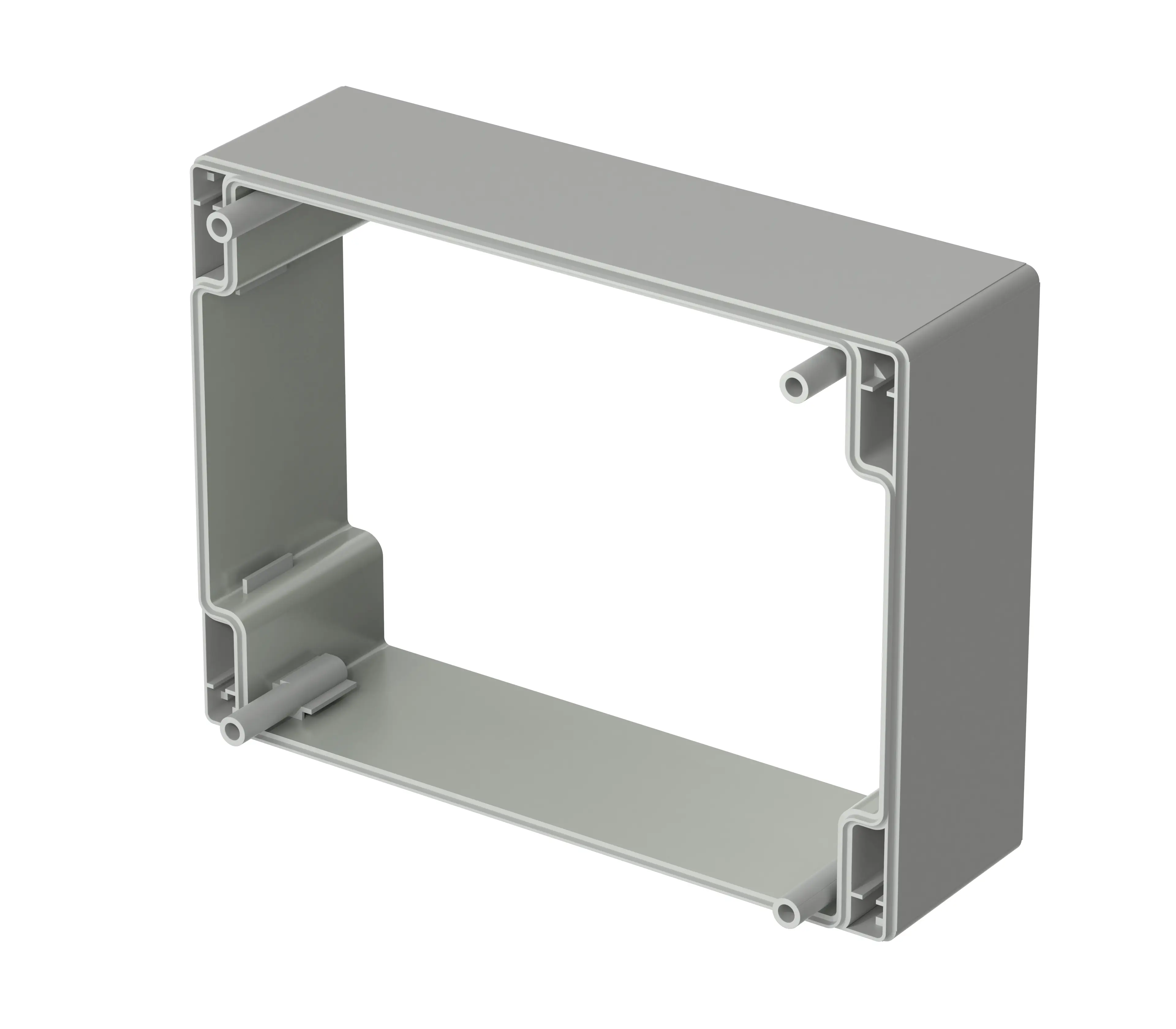

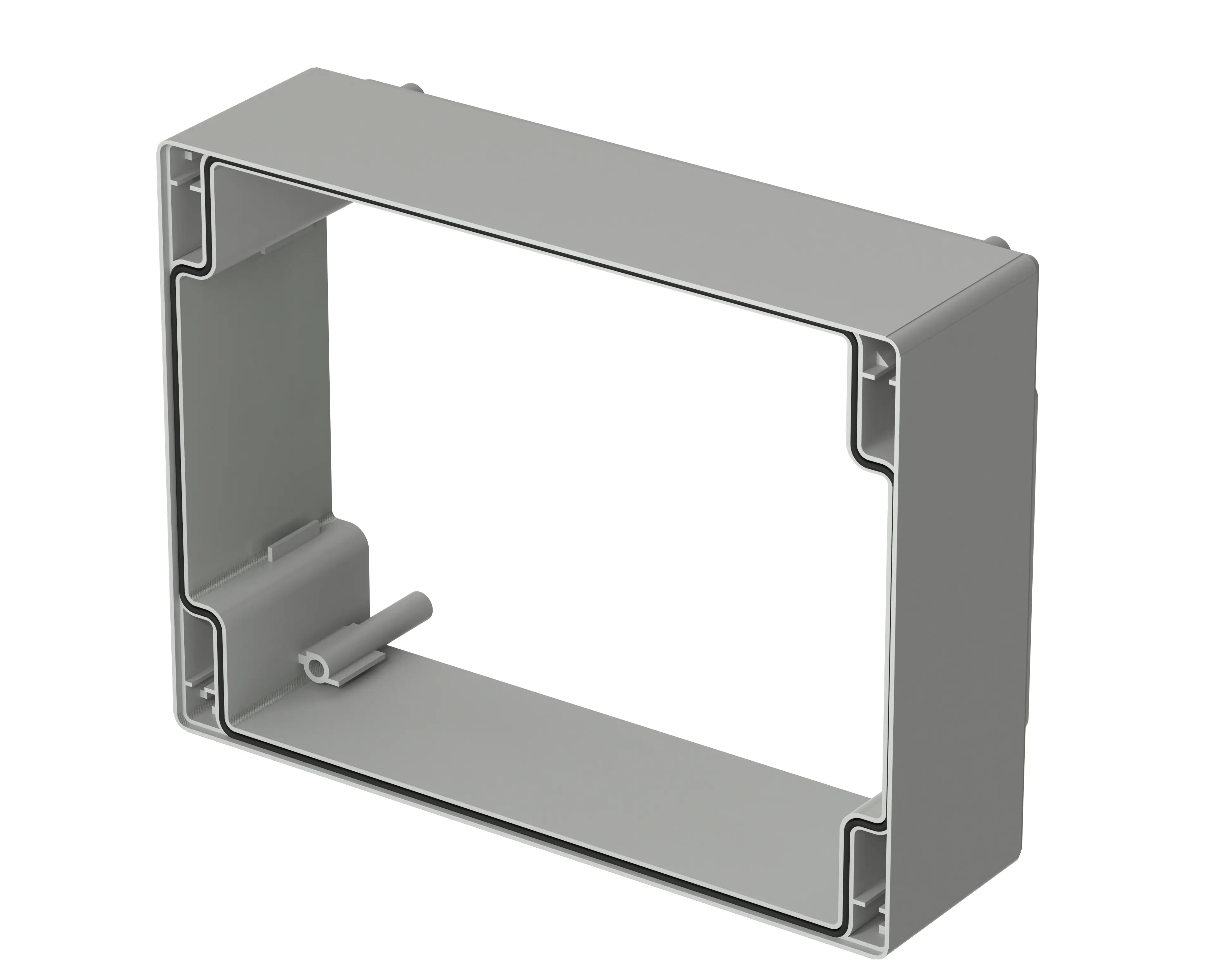

CombiCard 1000-3000 / CombiSet 500 | Elemento base basso, IP 65
BC 2000 N
Cod. d'ord.: 19000230
BC 2000 N
Cod. d'ord.: 19000230
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
184.2 x 138 x 51 mm
U
3
HP
30
Colore
Grigio chiaro, simile RAL 7035
Grado di protezione
Prova IP
65
NEMA
3
Materiale custodia
ABS; PC (solo coperchi trasparenti), guarnizione EPDM; per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/70° C
Fornitura
corpo base con guarnizione
Avvertenza
in presenza di un elemento base BC...N, è necessario utilizzare un set di tiranti ZA...N. Nel caso debbano essere utilizzati, invece, più elementi BC...N nella stessa configurazione, dovrà essere impiegato un tirante speciale (su richiesta).
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno dell'articolo in formato PDF:
19000230 BC-2000-N.pdf
(44.2 KB)
Disegno dell'articolo in formato DXF:
19000230 BC-2000-N.dxf
(367.4 KB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
