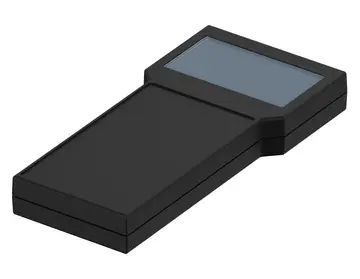

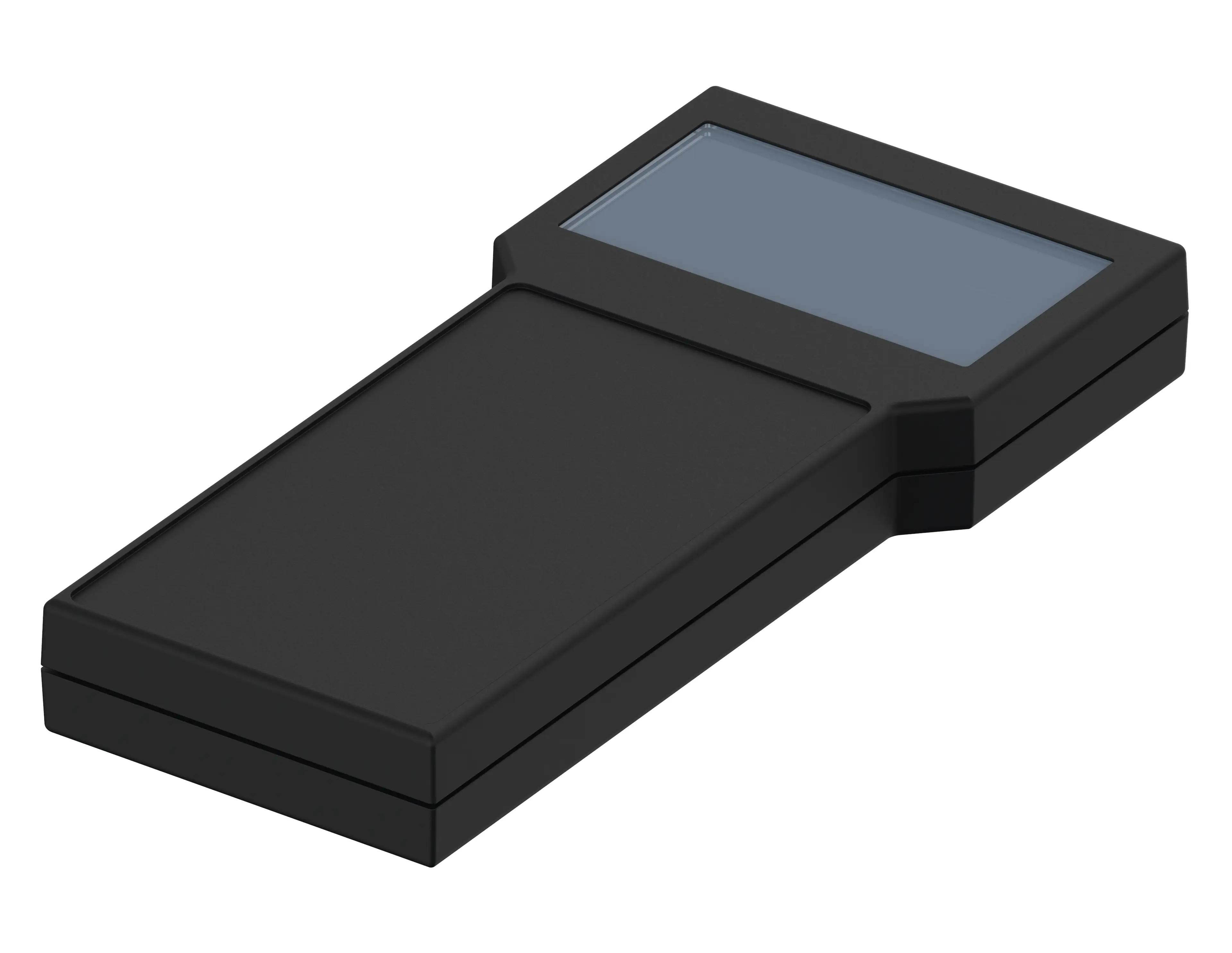

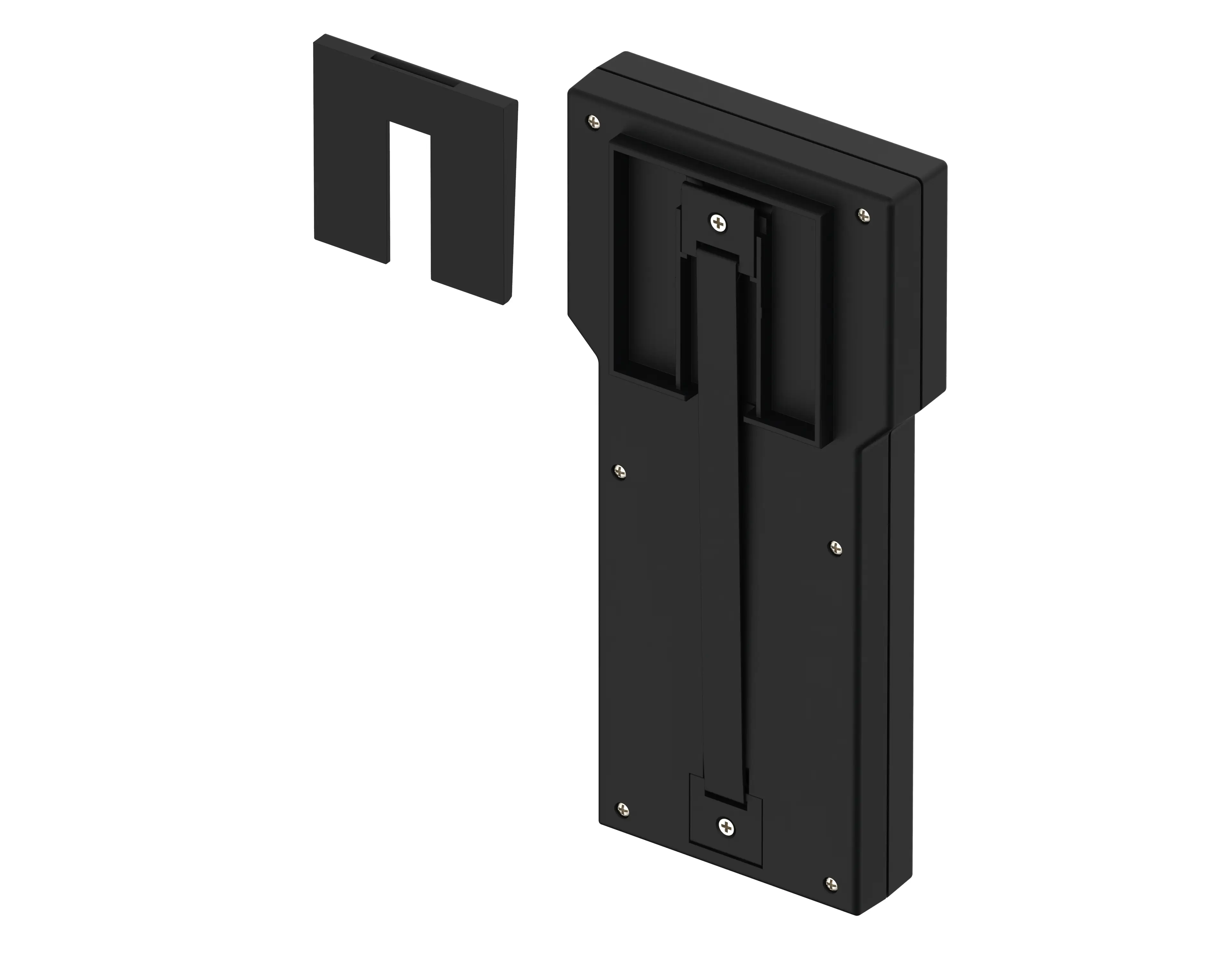

BOS | BOS 901 con cinghia da polso e piedino d'appoggio
BOS 901-9005
Cod. d'ord.: 34901009*
BOS 901-9005
Cod. d'ord.: 34901009*
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.

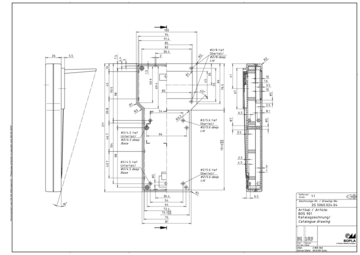

Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
211 x 100 x 26 mm
Colore
Nero, simile RAL 9005
Grado di protezione
Prova IP
65
NEMA
3
Materiale custodia
ABS, guarnizione CR; per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/70° C
Fornitura

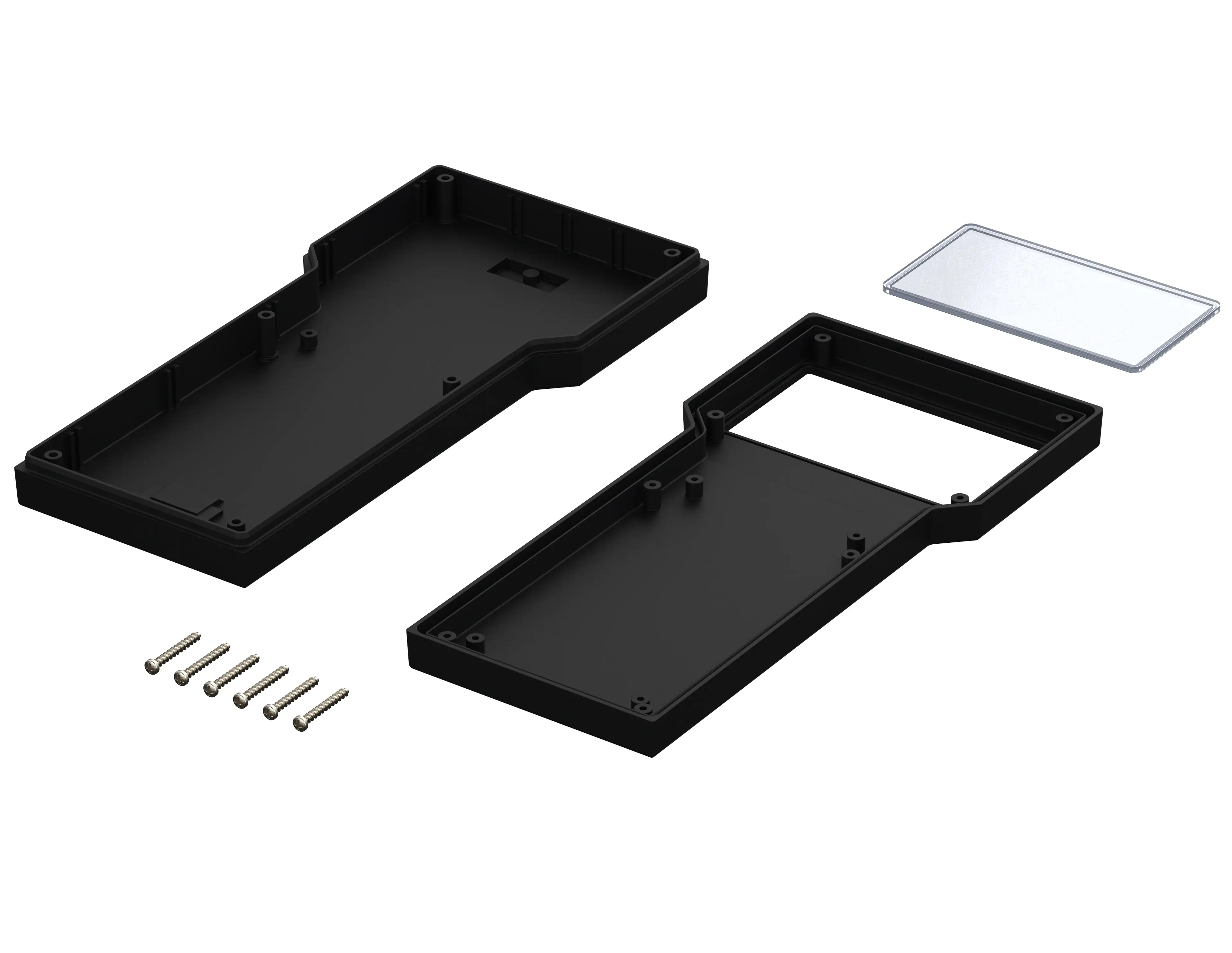

guscio superiore con guarnizione, guscio inferiore, cinghia da polso, piedino d'appoggio, viti, vetro per display (in dotazione, non montato)
Avvertenza
montaggio del vetro per display possibile su richiesta
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
34901009 BOS-901-G.dxf
(1.1 MB)
Disegno dell'articolo in formato PDF:
34901009 BOS-901.pdf
(67.2 KB)
Disegno dell'articolo in formato DXF:
34901009 BOS-901.dxf
(689.7 KB)
ABS MMIA Polyman
(Custodia)
ABS Elix H605
(Custodia)
- bos en.pdf(1.4 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accessori adatti
Stazione da tavolo BOS 900-903 / BOS 910-913
