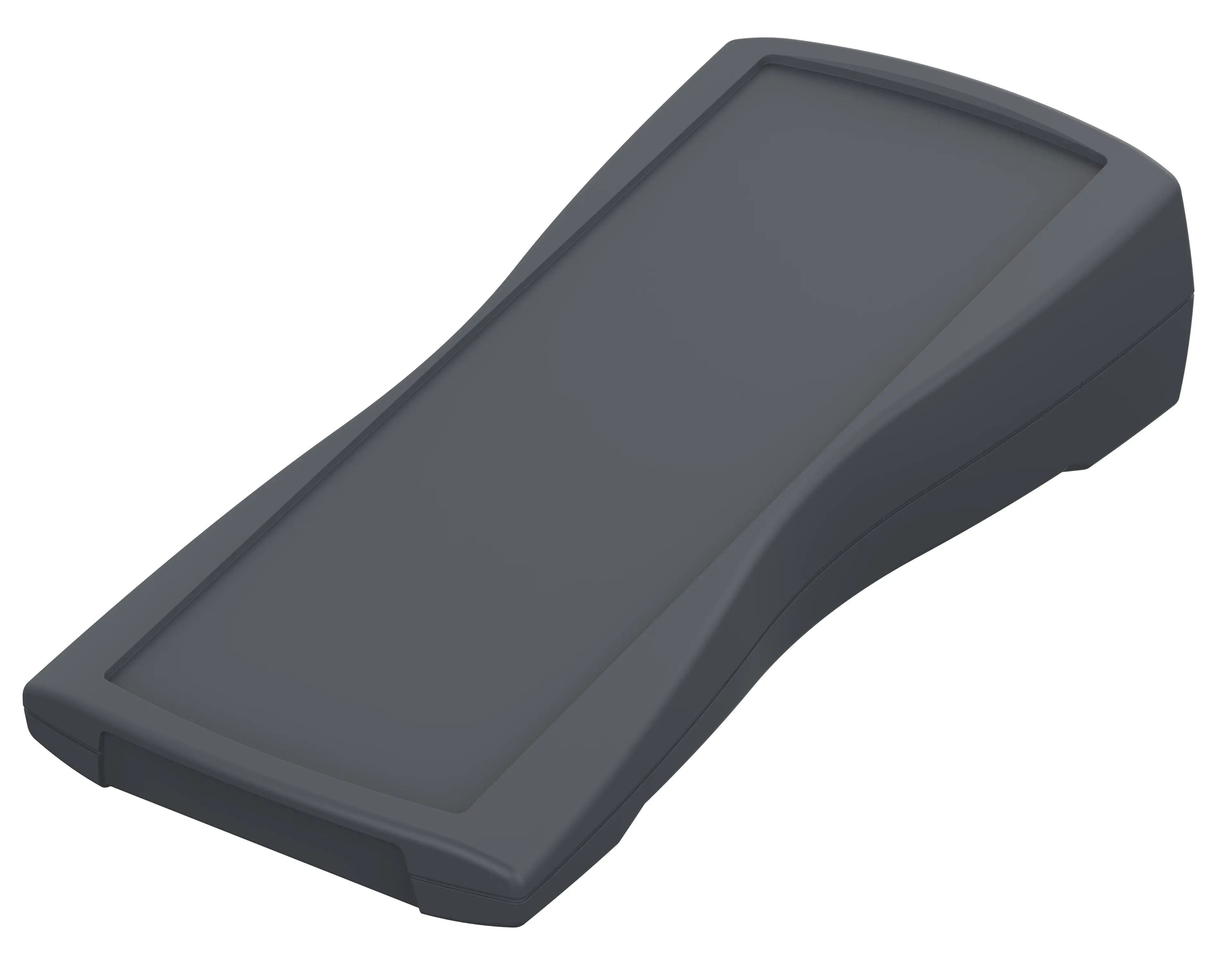

BOS-Streamline | BS 800 F senza vano batterie, IP 40 (IP 65¹)
BS 800 F-7024
Cod. d'ord.: 82800124
BS 800 F-7024
Cod. d'ord.: 82800124
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
209.3 x 98 x 34.8 mm
Colore
Grigio grafite, simile RAL 7024
Grado di protezione
Prova IP
40
,
65
NEMA
1,3
Materiale custodia
ABS, guarnizione decorativa in TPE; per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/70° C
Fornitura
guscio superiore e inferiore, 4 viti
Avvertenza
con l'impiego delle guarnizione decorativa DI-D è ottenibile il grado IP 65
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
82800124 BS-800-F-7024-G.dxf
(1.1 MB)
Disegno dell'articolo in formato PDF:
82800124 BS-800-F-7024.pdf
(172.9 KB)
Disegno dell'articolo in formato DXF:
82800124 BS-800-F-7024.dxf
(2.4 MB)
Disegno per misure max. PCB disponibile in formato PDF:
82800124 BS-800-F-7024-pcb.pdf
(106.2 KB)
Disegno per misure max. PCB disponibile in formato DXF:
82800124 BS-800-F-7024-pcb.dxf
(1.3 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline en.pdf(2.1 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
