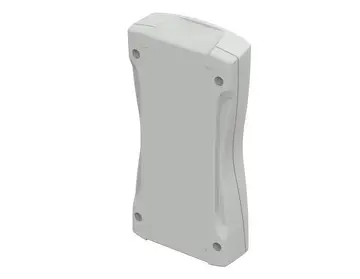

BOS-Streamline | BS 702 F senza vano batterie, IP 65²
BS 702 F-7035
Cod. d'ord.: 82702135
BS 702 F-7035
Cod. d'ord.: 82702135
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
184.3 x 93 x 35.4 mm
Colore
Grigio chiaro, simile RAL 7035
Grado di protezione
Prova IP
65
NEMA
3
Materiale custodia
ABS, guarnizione decorativa in TPE; per dettagli vedere alle Informazioni tecniche
Temperatura di esercizio: -25/70° C
Fornitura
guscio superiore e inferiore guarnizione compresa, 4 viti
Avvertenza
Non in combinazione con la guarnizione decorativa DI-D.
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
82702135 BS-702-F-7035-G.dxf
(1.2 MB)
Disegno dell'articolo in formato PDF:
82702135 BS-702-F-7035.pdf
(208.2 KB)
Disegno dell'articolo in formato DXF:
82702135 BS-702-F-7035.dxf
(2.4 MB)
Disegno per misure max. PCB disponibile in formato PDF:
82702135 BS-702-F-7035-pcb.pdf
(188.2 KB)
Disegno per misure max. PCB disponibile in formato DXF:
82702135 BS-702-F-7035-pcb.dxf
(1.1 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline en.pdf(2.1 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accessori adatti
Copriviti per viti di custodie
