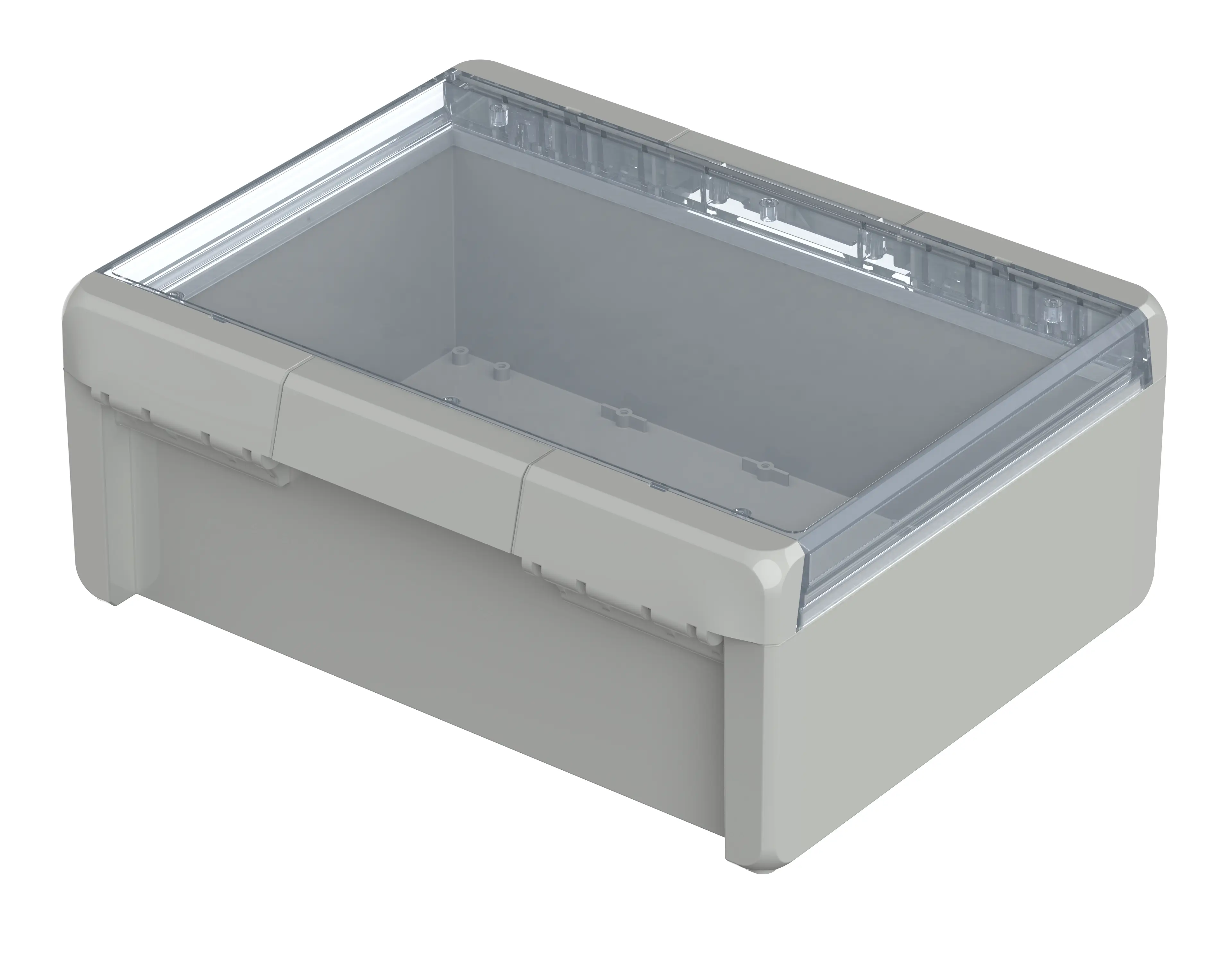

Bocube | Custodie, in policarbonato UL 94 V0, coperchio trasparente
B 233012 PC-V0-G 7035
Cod. d'ord.: 96028565
B 233012 PC-V0-G 7035
Cod. d'ord.: 96028565
Carrello
Visualizza CarrelloScarica visualizzazione stampa
* = disponibile su richiesta.
Disegno del prodotto
Concept custodia
Caratteristiche
Dimensioni
239 x 300 x 120 mm
Colore
Grigio chiaro, simile RAL 7035
Grado di protezione
Prova IP
66
,
68
– IP68: 1,2m (2 ore)
NEMA
3
Protezione antiurto
IK 07
Materiale custodia
ABS o PC UL94 V-0
Il materiale PC V-0 è antifiamma, autoestinguente e adatto per uso esterno; Con un'idoneità all'uso esterno leggermente ridotta, (categoria f2 secondo la norma UL 746C) viene raggiunta anche la classe di autoestinguenza massima UL 94 5V.
Guarnizione in PU espanso
Per dettagli vedere alle Informazioni tecniche.
Temperatura di esercizio: -25/100° C
Fornitura

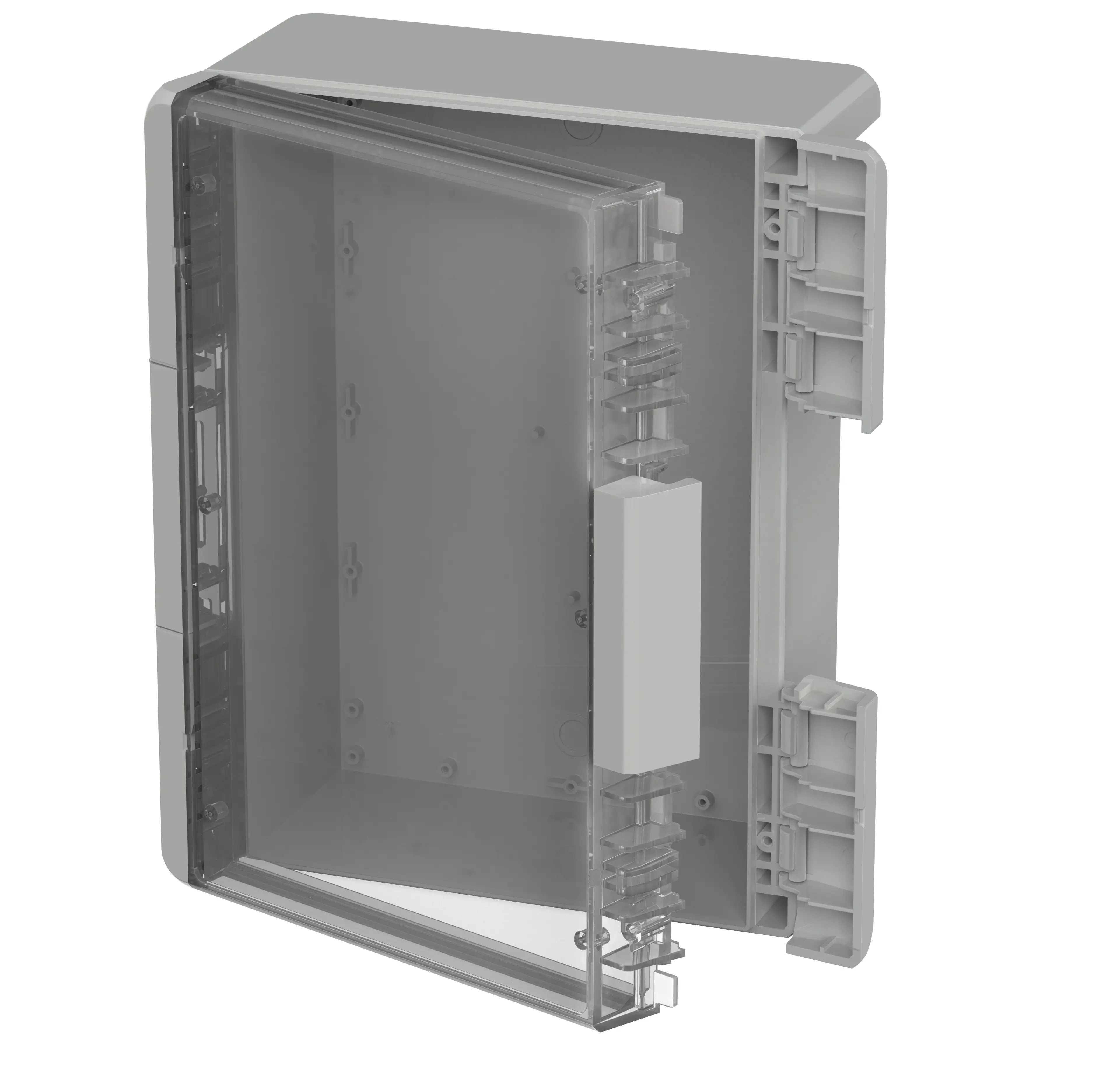

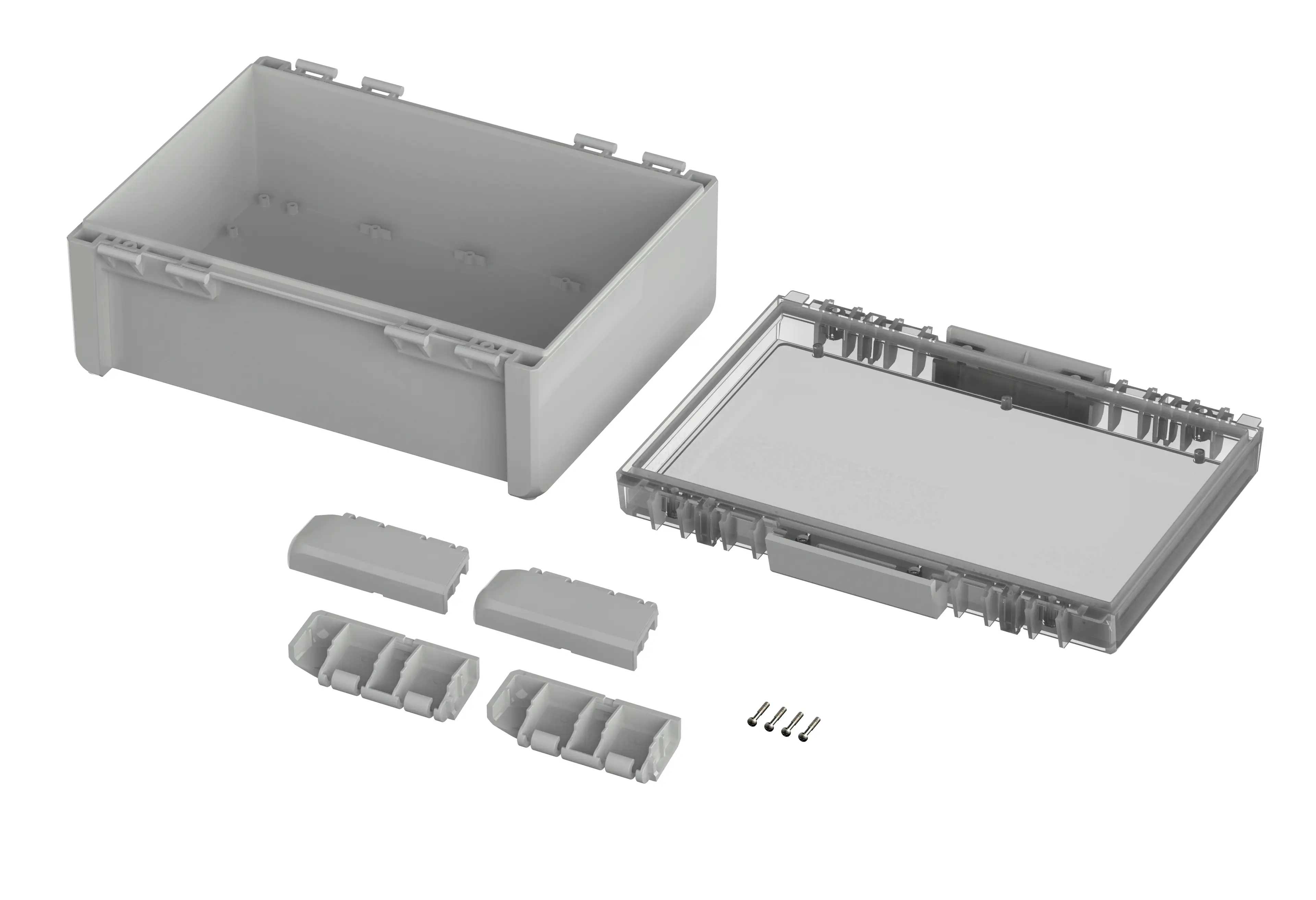

guscio superiore e inferiore, chiusure a cerniera
Avvertenza
le dimensioni sono valori approssimativi. I valori esatti sono riportati nei rispettivi disegni dei prodotti.
Non dimenticate…!
Al fine di compensare le variazioni di pressione dovute agli sbalzi di temperatura e quindi la relativa umidità che si produce all'interno della custodia, consigliamo l'utilizzo di un elemento di compensazione della pressione
(DAE)
.
Per permettervi di calcolare il giusto numero di elementi adeguato alla vostra specifica applicazione potete scaricare qui un tool di calcolo.
Informazioni tecniche / Download
Dati 3D prodotto in formato STEP:
Login to download
Disegno per la lavorazione meccanica:
96028565 B-233012-PC-V0-G-7035-G.dxf
(4.2 MB)
Disegno dell'articolo in formato PDF:
96028565 B-233012-PC-V0-G-7035.pdf
(255.8 KB)
Disegno dell'articolo in formato DXF:
96028565 B-233012-PC-V0-G-7035.dxf
(4.1 MB)
- 688 WPZ-Bocube-PC-V0 DE.pdf(184.6 KB)
- 688 WPZ-Bocube-PC-V0 EN.pdf(179.1 KB)
- 689 WPZ-Bocube-ABS DE.pdf(165.1 KB)
- 689 WPZ-Bocube-ABS EN.pdf(160.3 KB)
PC Lexan945U
(Custodia)
PC Lexan945AU
(Coperchio trasparente)
EN-45545 Lexan-945U Certificate R22-HL3
(Certificato Ferrovie - Custodie)
EN-45545 Lexan945AU Certificate R22-HL3
(Certificato Ferrovie - Coperchio trasparente)
- bocube en.pdf(1.5 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
- Scip No.:
- 5d42c569-183c-42c9-97ec-d3cf6dc33be0
Accessori adatti
Barre DIN EN 60715 TH 15, Acciaio zincato
Barre DIN EN 60715 TH 35, Acciaio zincato
Chiusura a cerniera (set) comando manuale, in policarbonato UL 94 V0 o ABS, max. IP66 / IP67
Chiusura a cerniera (set), in policarbonato UL 94 V0 o ABS
Distanziatore
96774000
ND = 2,4 - 2,6, per B 233012, B 273612 in caso di uso di una piastra di montaggio
Kit di viti
Membrana per compensazione pressione DAE
Piastre di montaggio, bachelite, 2 mm
Piastre frontali, alluminio anodizzato in colore naturale
Staffa per fissaggio su palo, acciaio inox V2A, non verniciato
