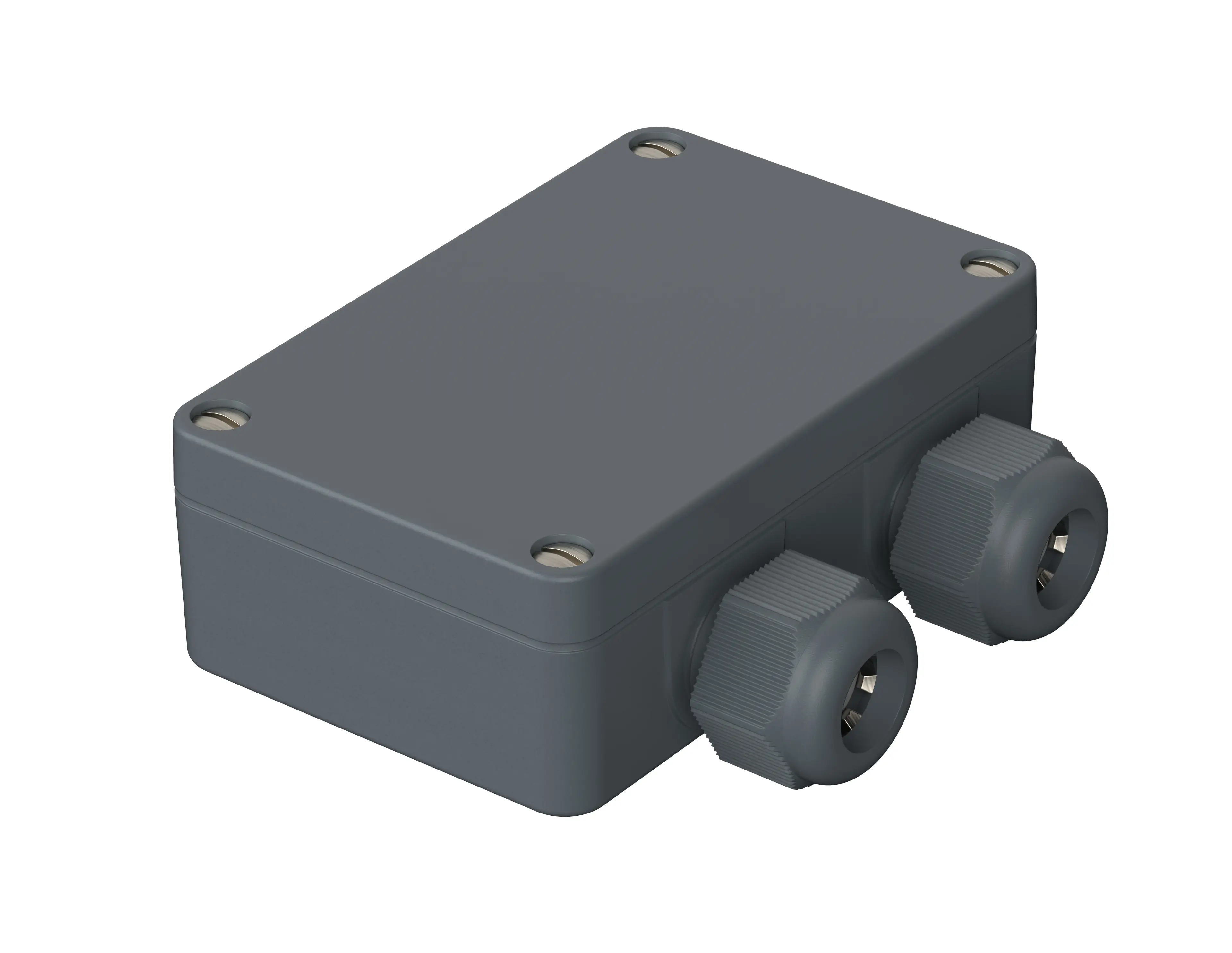

Euromas Polymas | Корпус с быстродействующим затвором и с двумя литыми PG 11

PK 102-211 SV

№ заказа: 38102700

PK 102-211 SV

№ заказа: 38102700

Корзина

Показать корзинуСкачать изображение для вывода на печать

Выберите:Технический паспорт изделия, включ. комплектующие (прибл. 2-5 стр.)Просмотр перед печатью, не включ. комплектующие (прибл. 1 стр.)

* = Поставляется по запросу.

Чертеж изделия

Концепция корпуса

Характеристики

98 x 64 x 34 мм

Cеребрянно-серый

IP 65

PA 6-GB 30, уплотнение CR; детали см. в Технических данных

Рабочая температура: -30/110° C

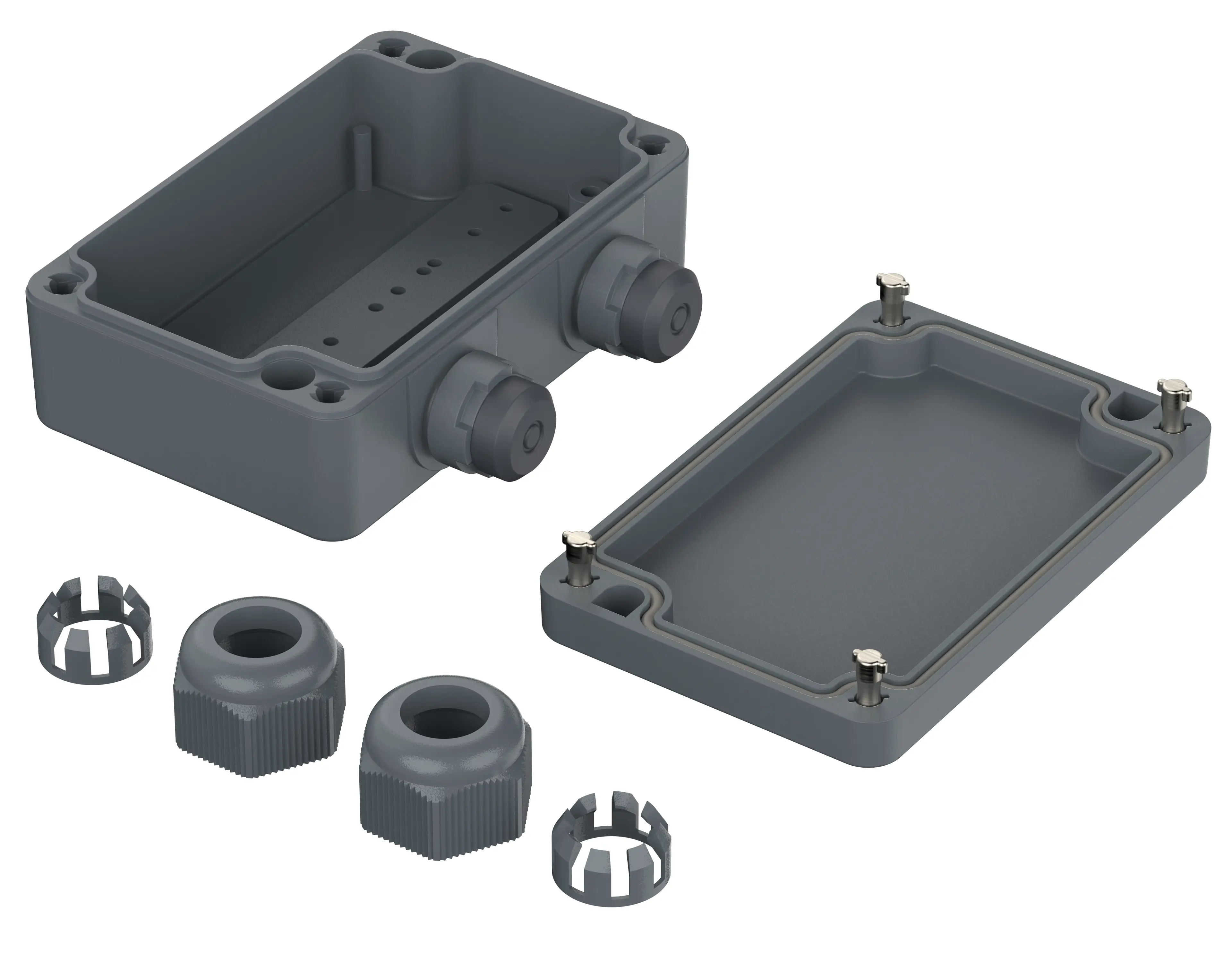

Верхняя и нижняя часть, быстродействующий затвор из GD-Zn Al4 Cu1, никелированный, 2 литых винтовых соединения кабеля, PG 11, включая разгрузочный зажим, нажимный винт и закрытое уплотнительное кольцо.

Соблюдать правильное расположение винтовых соединений кабелей (см. фотографии в начале главы).

Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.

Обратите внимание!

Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать компенсатор давления .

Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
