Euromas Polymas | Корпуса

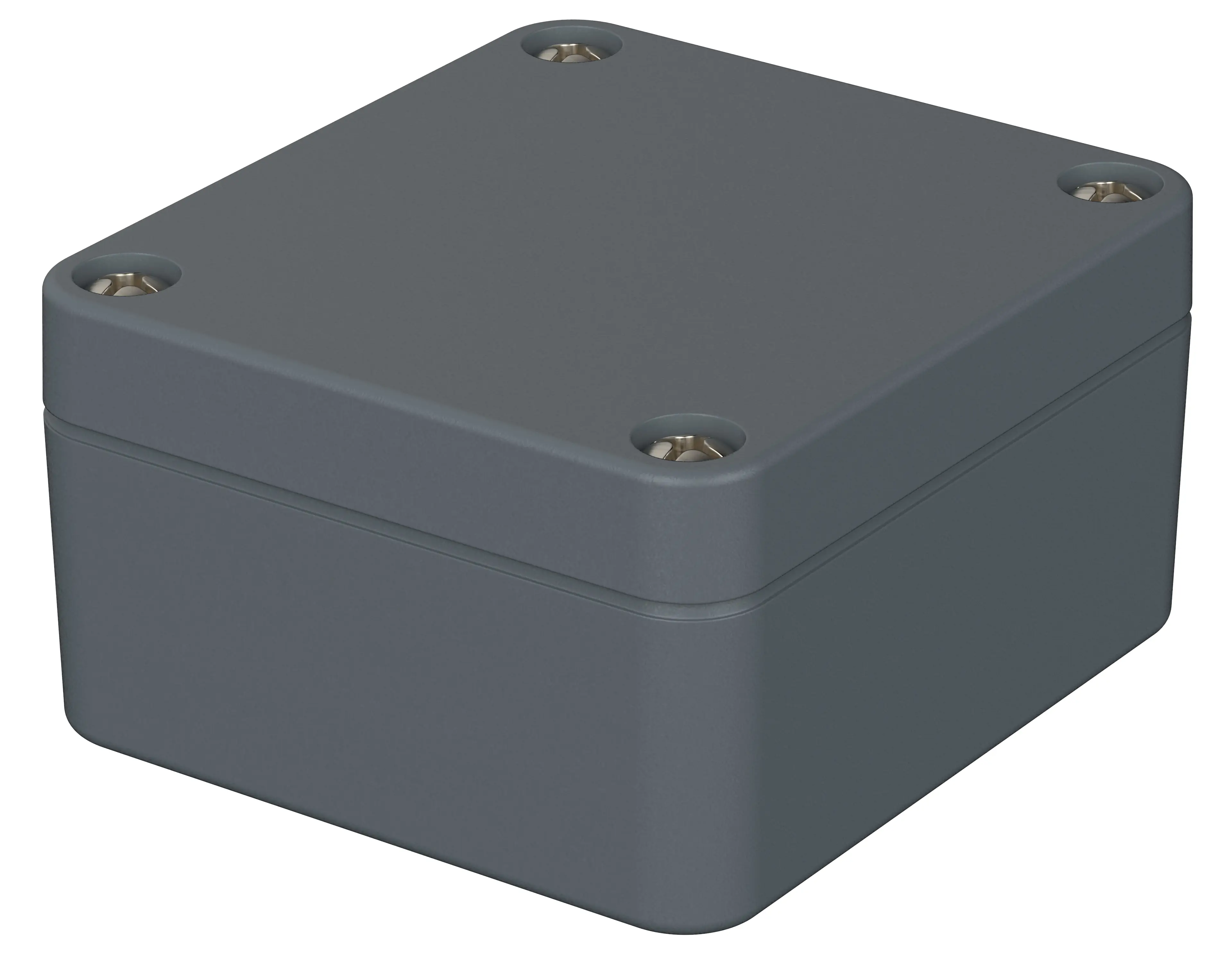

PK 101
№ заказа: 38101000
PK 101
№ заказа: 38101000
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
58 x 64 x 34 мм
Цвет группы корпусов
Cеребрянно-серый
Класс защиты
IP
65
NEMA
3
Материал корпуса
PA 6-GB 30, уплотнение CR; детали см. в Технических данных
Рабочая температура: -30/110° C
Объем поставки

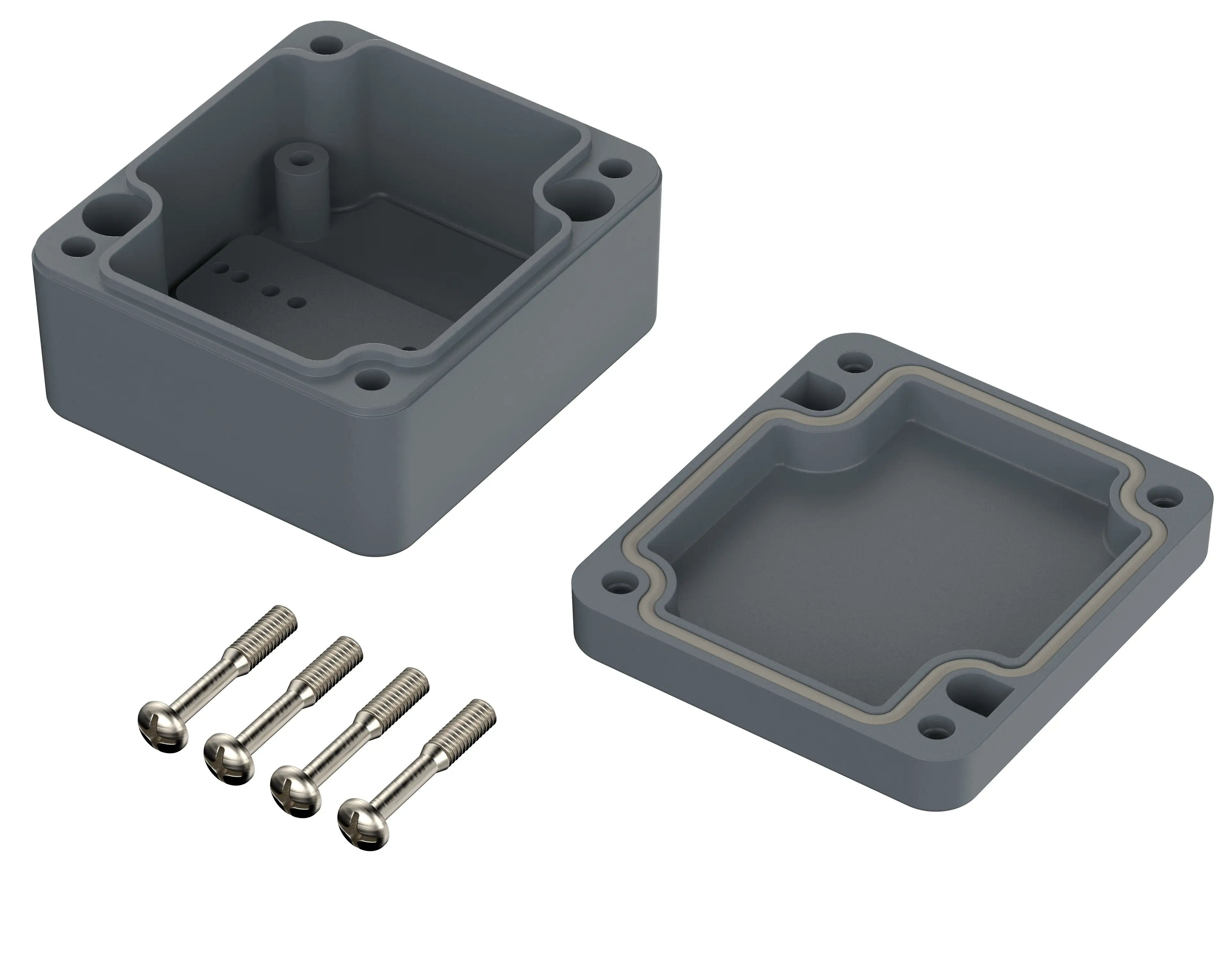

Верхняя и нижняя часть, винты крышки из V2A
Примечание
G = исполнение с прозрачной крышкой.
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
38101000 PK-101-G.dxf
(677.4 KB)
Чертеж изделия в формате PDF:
38101000 PK-101.pdf
(46.8 KB)
Чертеж изделия в формате DXF:
38101000 PK-101.dxf
(628.8 KB)
PA 6 GB 30 H
(Корпуса)
PC Lexan243R
(Прозрачная)
- euromas-polymas ru.pdf(643.6 KB)
