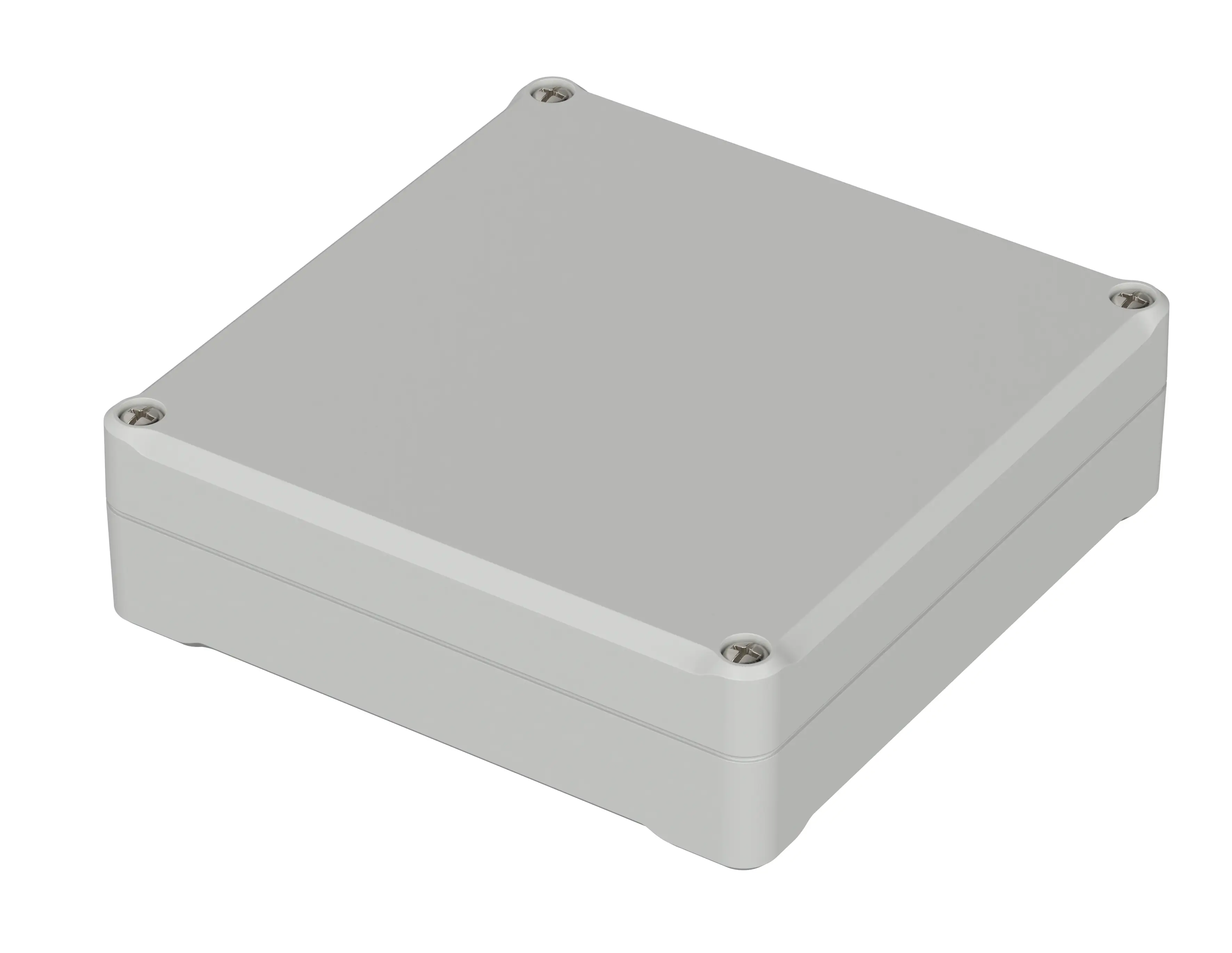

Euromas II | Корпус, поликарбонат
EM 213
№ заказа: 62213000*
EM 213
№ заказа: 62213000*
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

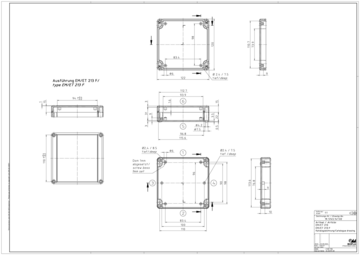

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
122 x 120 x 37 мм
Класс защиты
IP
65
NEMA
3
Материал корпуса
АБС, поликарбонат (с УФ-стабилизацией), уплотнение CR; детали см. в Технических данных
Рабочая температура: -25/110° C
Объем поставки

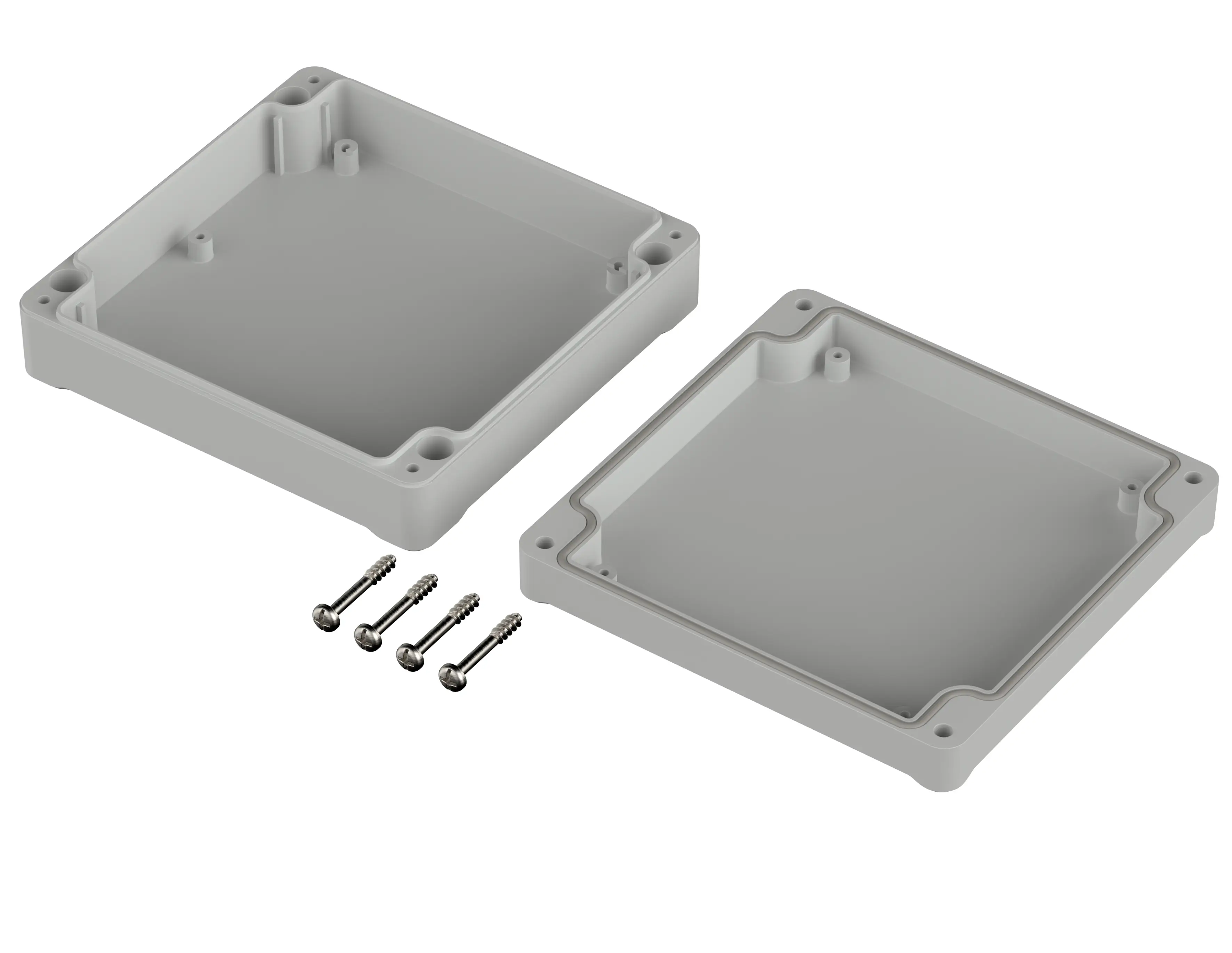

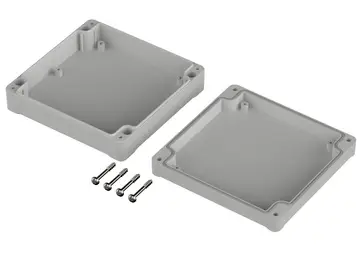

Верхняя и нижняя часть, самонарезная крутая резьба, винты крышки из V2A
Примечание
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
62213000 EM-213-G.dxf
(2.2 MB)
Чертеж изделия в формате PDF:
62213000 EM-213.pdf
(73.0 KB)
Чертеж изделия в формате DXF:
62213000 EM-213.dxf
(769.0 KB)
- euromas-ii ru.pdf(1.1 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
- Scip No.:
- e1dcc85b-14a6-43b7-be4a-06ea842133c5
Подходящие комплектующие
Крепление на опорную стойку, нержавеющая сталь V2A, без покрытия
Настенные накладки, привинчиваются с задней стороны
Несущая шина, в соответствии с DIN EN 60715 G 32
Несущая шина, в соответствии с DIN EN 60715 TH 15
Несущая шина, в соответствии с DIN EN 60715 TH 35
Резиновые ножки, самоклеющиеся
