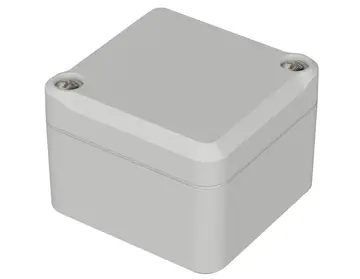

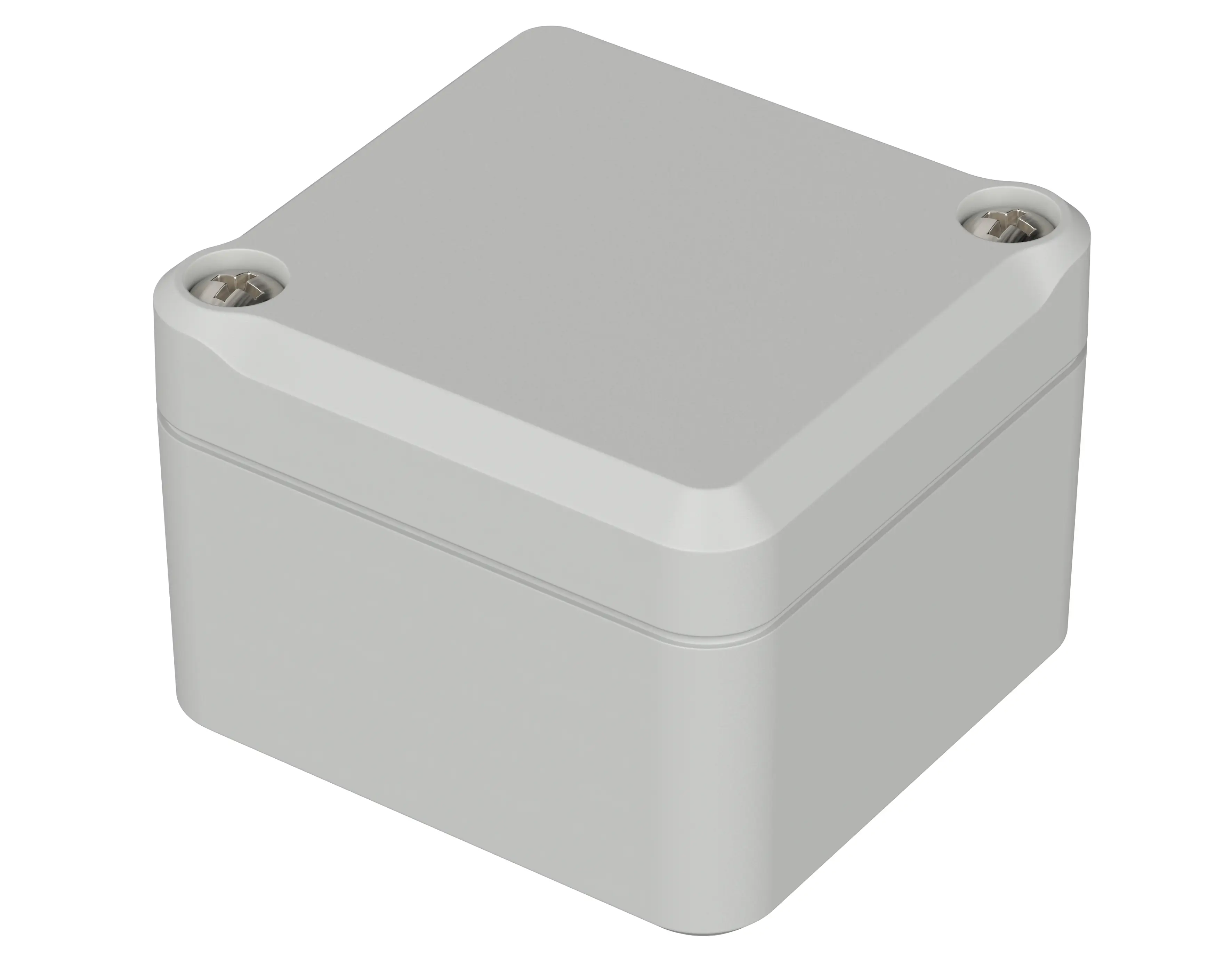

Euromas II | Корпус, поликарбонат
EM 205
№ заказа: 62205000
EM 205
№ заказа: 62205000
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

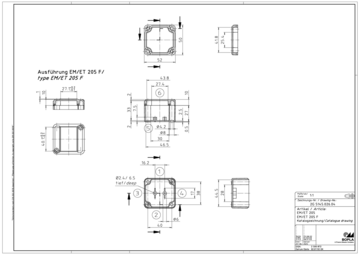

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
52 x 50 x 37 мм
Класс защиты
IP
65
NEMA
3
Материал корпуса
АБС, поликарбонат (с УФ-стабилизацией), уплотнение CR; детали см. в Технических данных
Рабочая температура: -25/110° C
Объем поставки

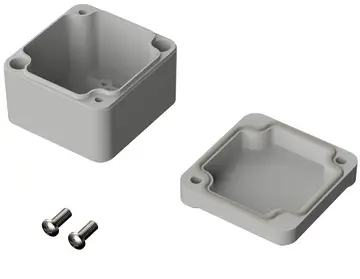

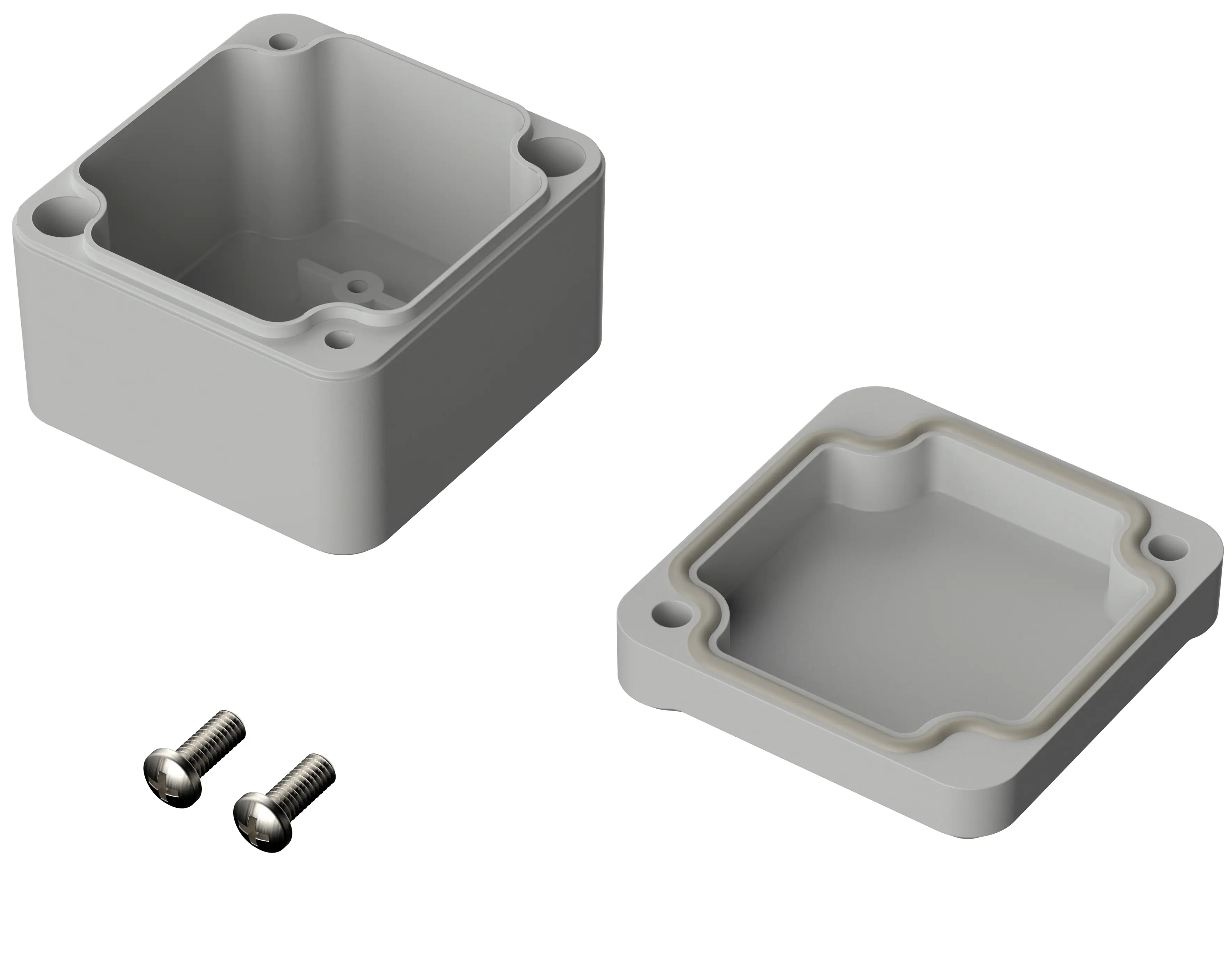

Верхняя и нижняя часть, самонарезная крутая резьба, винты крышки из V2A
Примечание
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
62205000 EM-205-G.dxf
(716.4 KB)
Чертеж изделия в формате PDF:
62205000 EM-205.pdf
(57.5 KB)
Чертеж изделия в формате DXF:
62205000 EM-205.dxf
(585.4 KB)
- euromas-ii ru.pdf(1.1 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
- Scip No.:
- e1dcc85b-14a6-43b7-be4a-06ea842133c5
Подходящие комплектующие
Монтажные платы, бумаголит
Резиновые ножки, самоклеющиеся
