Euromas II | Корпус, АБС

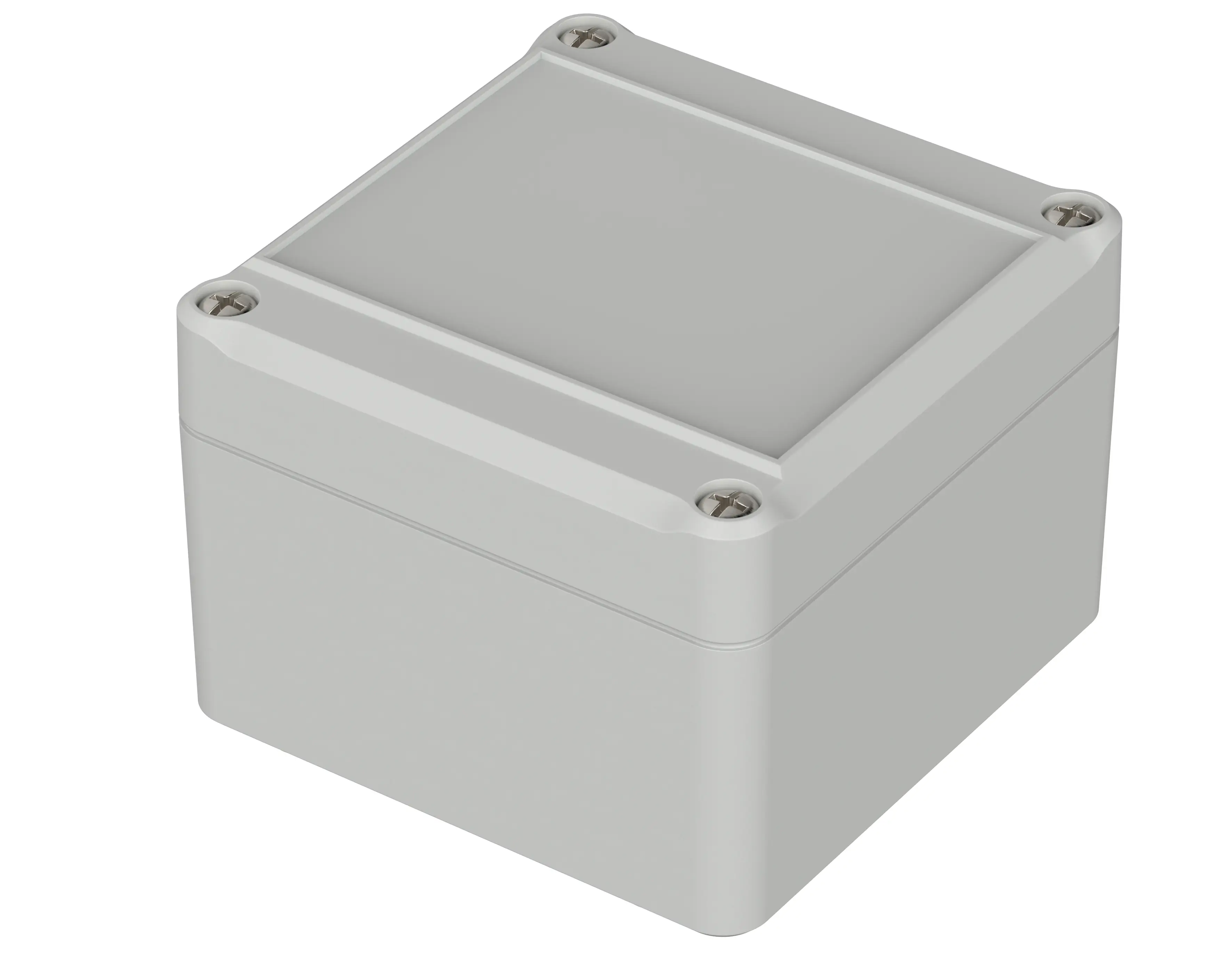

ET 210 F
№ заказа: 63210200
ET 210 F
№ заказа: 63210200
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

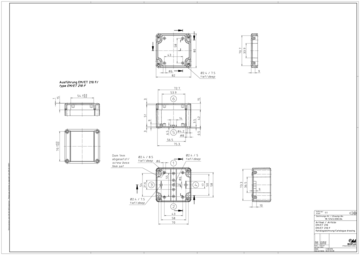

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
82 x 80 x 57 мм
Цвет группы корпусов
Cветло-серый
Класс защиты
IP
65
NEMA
3
Материал корпуса
АБС, поликарбонат (с УФ-стабилизацией), уплотнение CR; детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

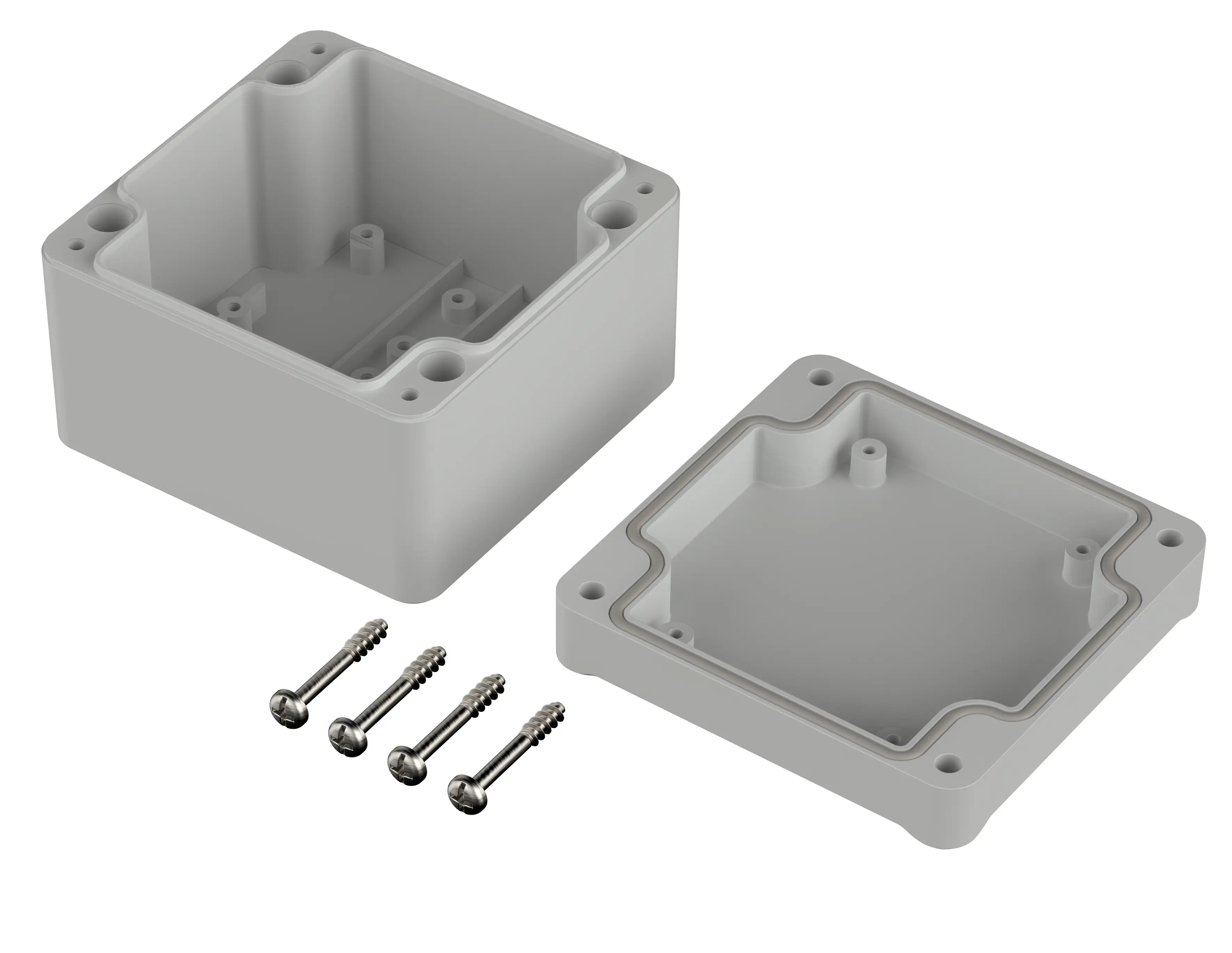

Верхняя и нижняя часть, самонарезная крутая резьба, винты крышки из V2A
Примечание
корпуса из АБС могут в силу другой усадки материала быть больше примерно на 0,1 - 0,25 %.
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
63210200 ET-210-F-G.dxf
(2.3 MB)
Чертеж изделия в формате PDF:
63210200 ET-210-F.pdf
(77.0 KB)
Чертеж изделия в формате DXF:
63210200 ET-210-F.dxf
(769.4 KB)
- euromas-ii ru.pdf(1.1 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Подходящие комплектующие
Крепление на опорную стойку, нержавеющая сталь V2A, без покрытия
Монтажные платы, бумаголит
Настенные накладки, привинчиваются с задней стороны
Несущая шина, в соответствии с DIN EN 60715 G 32
Несущая шина, в соответствии с DIN EN 60715 TH 15
Несущая шина, в соответствии с DIN EN 60715 TH 35
Резиновые ножки, самоклеющиеся
