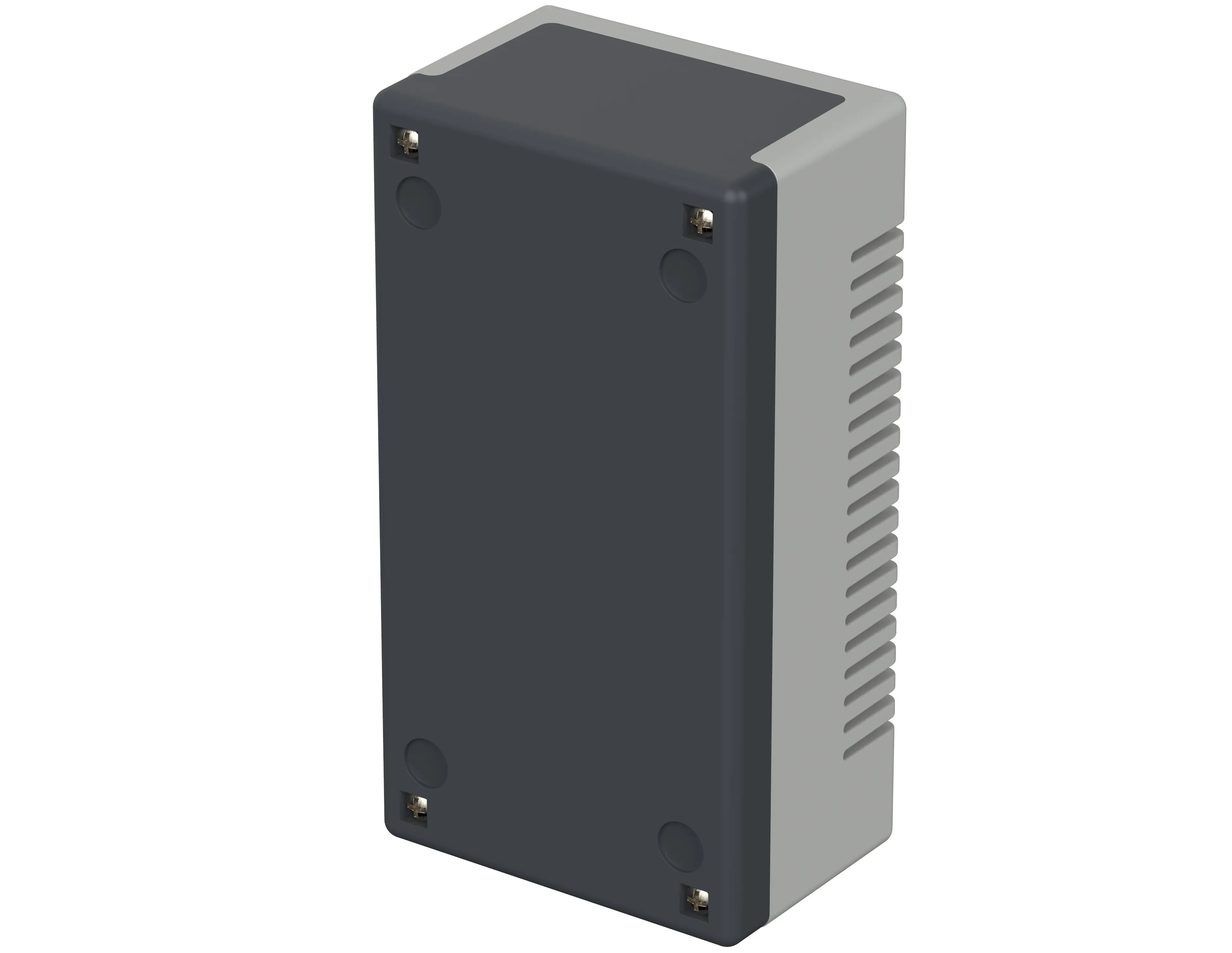

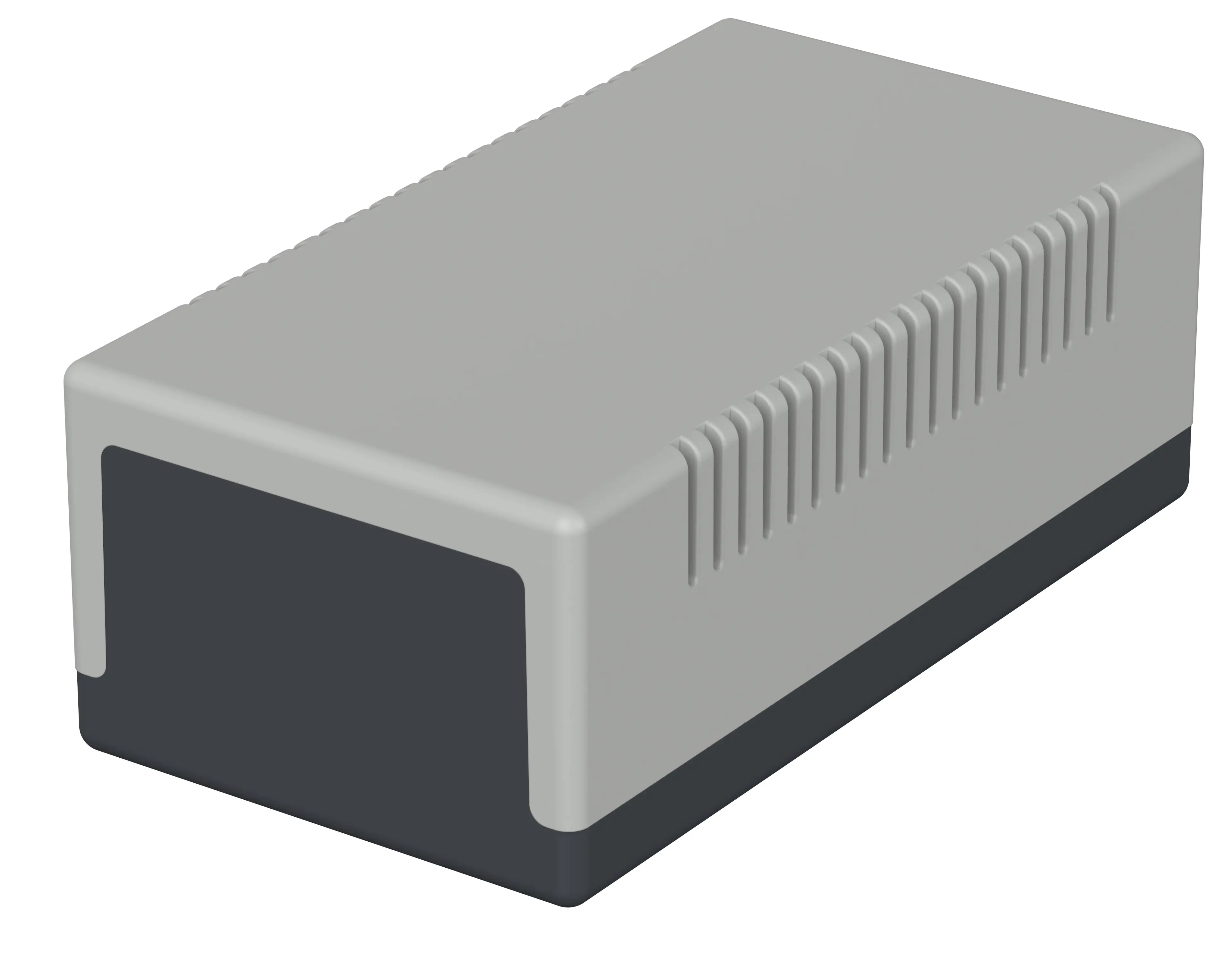

Element / Universal | Корпус с вентиляционными шлицами
E 440 VL
№ заказа: 05440200
E 440 VL
№ заказа: 05440200
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

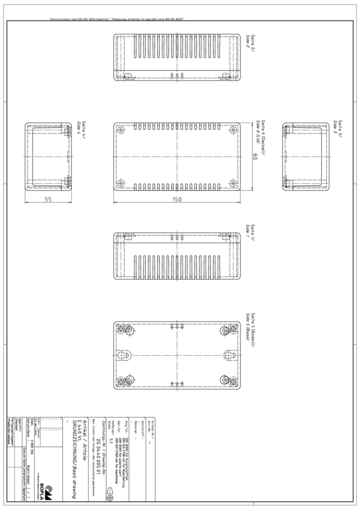

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
150 x 80 x 55 мм
Цвет группы корпусов
светло-серый / графитово-серый
Класс защиты
IP
30
NEMA
1
Материал корпуса
PS (полистиро́л); детали см. в Технических данных
Рабочая температура: -10/65° C
Объем поставки

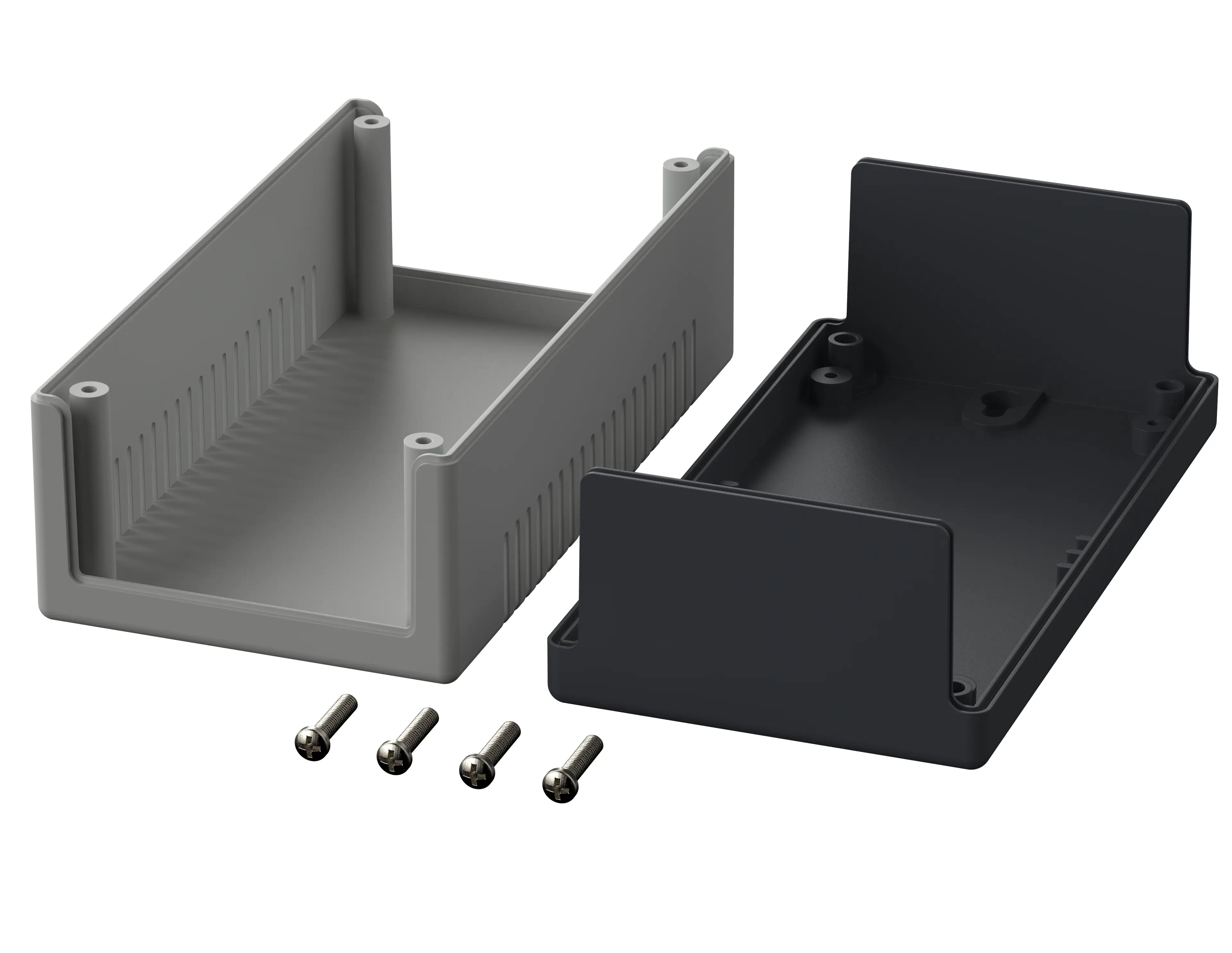

Верхняя и нижняя часть, 4 крепёжных винта
Примечание
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж изделия в формате DXF:
05440200 E-440-VL.dxf
(986.3 KB)
PS 454N
(верхняя часть)
PS 454N
(Нижняя часть до E445)
ABS MMIA Polyman
(Нижняя часть от E450)
ABS Elix H605
(Нижняя часть от E450)
- element-universal ru.pdf(889.6 KB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 5bf55a1f-7bef-43ac-b089-7ca0f4a0f03f
Подходящие комплектующие
Быстродействующий затвор, полиамид
Комплект для крепления крышки сверху
Монтажные платы, бумаголит
