CombiNorm-Classic | Корпуса

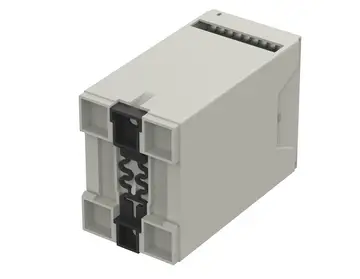

CN 55 AK
№ заказа: 65005510
CN 55 AK
№ заказа: 65005510
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
55 x 75 x 109.5 мм
Цвет группы корпусов
Cветло-серый
Класс защиты
IP
20
NEMA
1
Материал корпуса
АБС; UL 94 V0 - материал по запросу; детали см. в Технических данных.
Рабочая температура: -25/70° C
Объем поставки
Крышка, нижняя часть с замком с пружинным захватом (смонтированная)
Примечание
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
65005510 CN-55-AK-G.dxf
(840.5 KB)
Чертеж изделия в формате PDF:
65005510 CN-55-AK.pdf
(64.6 KB)
Чертеж изделия в формате DXF:
65005510 CN-55-AK.dxf
(1.0 MB)
Чертеж для макс. размеров плат в формате PDF:
CN-Classic Platinenzeichnungen-pcb.pdf
(72.7 KB)
Чертеж для макс. размеров плат в формате DXF:
CN-Classic Platinenzeichnungen-pcb.dxf
(472.7 KB)
- combinorm-classic ru.pdf(898.6 KB)
- Maximum Load DIN Rail enclosures EN.pdf(110.3 KB)
Подходящие комплектующие
Адаптерная пластина для фиксации печатных плат и для закрытия отверстий для винтов при использовании STL 950, из 20 частей, может отламываться
Колодка штекерного разъёма для впайки в горизонтально вставленные печатные платы
Маркировка клемм, самоклеющаяся
Откидной кожух, прозрачный, высота 15 мм, поликарбонат
Откидной кожух, прозрачный, высота 9 мм, поликарбонат
Пластинки-заглушки для незакоммутированных клеммных мест, из 19 отламывающихся частей
Соединительные клеммы для горизонтально вставленных печатных плат
