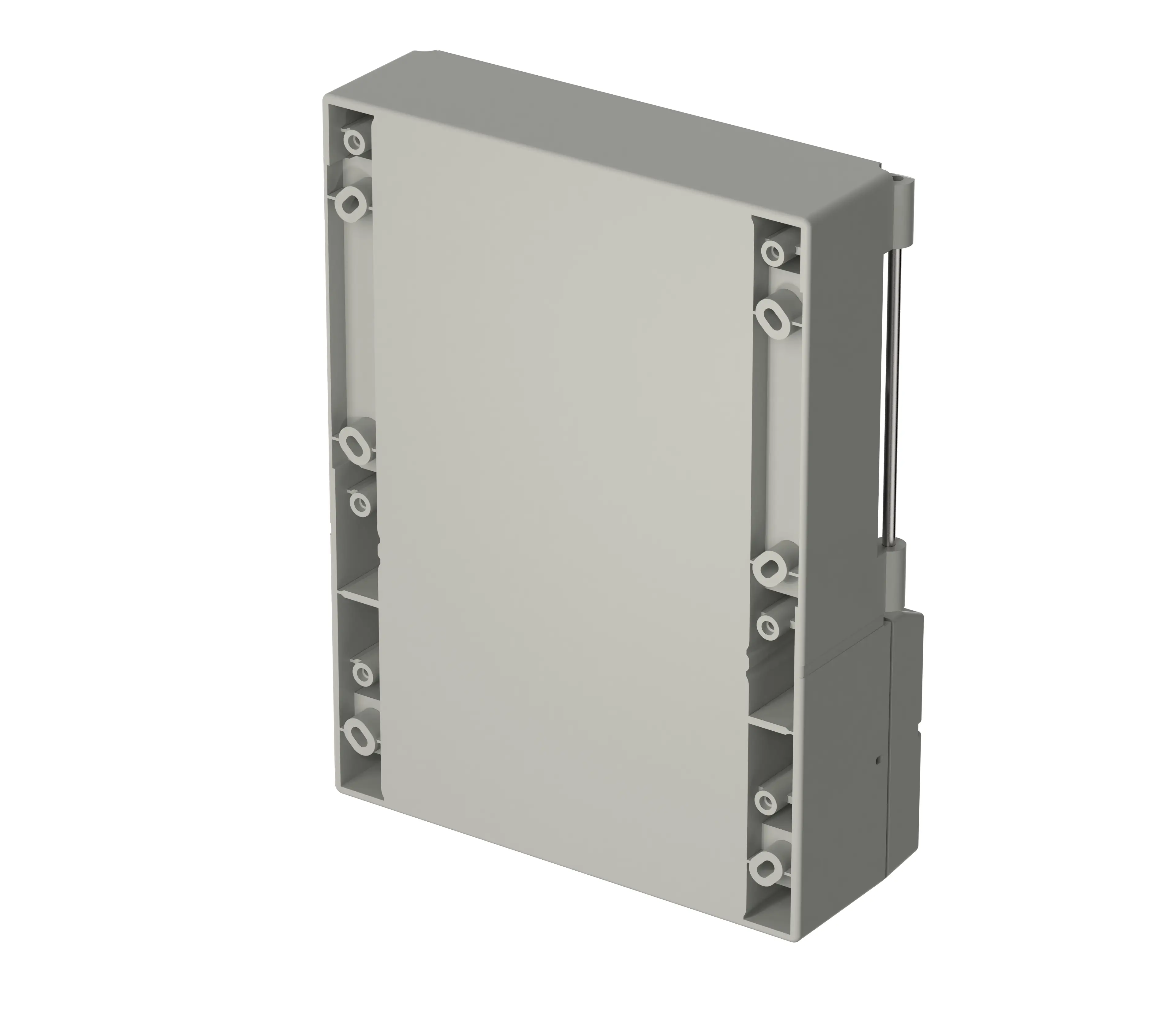

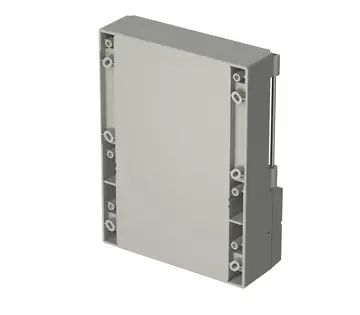

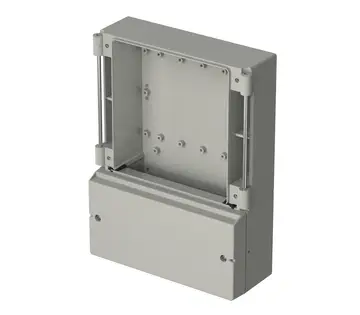

CombiCard 5000-7000 | Крышка задней стенки с клеммным отсеком
RD 5000 K
№ заказа: 79000400
RD 5000 K
№ заказа: 79000400
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
175.7 x 236.7 x 50 мм
U
3
HP
20
Цвет группы корпусов
агатовый серый, похоже на RAL 7038
Класс защиты
IP
66
NEMA
3
Материал корпуса
АБС; поликарбонат (только FD…G), уплотнение CR; детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

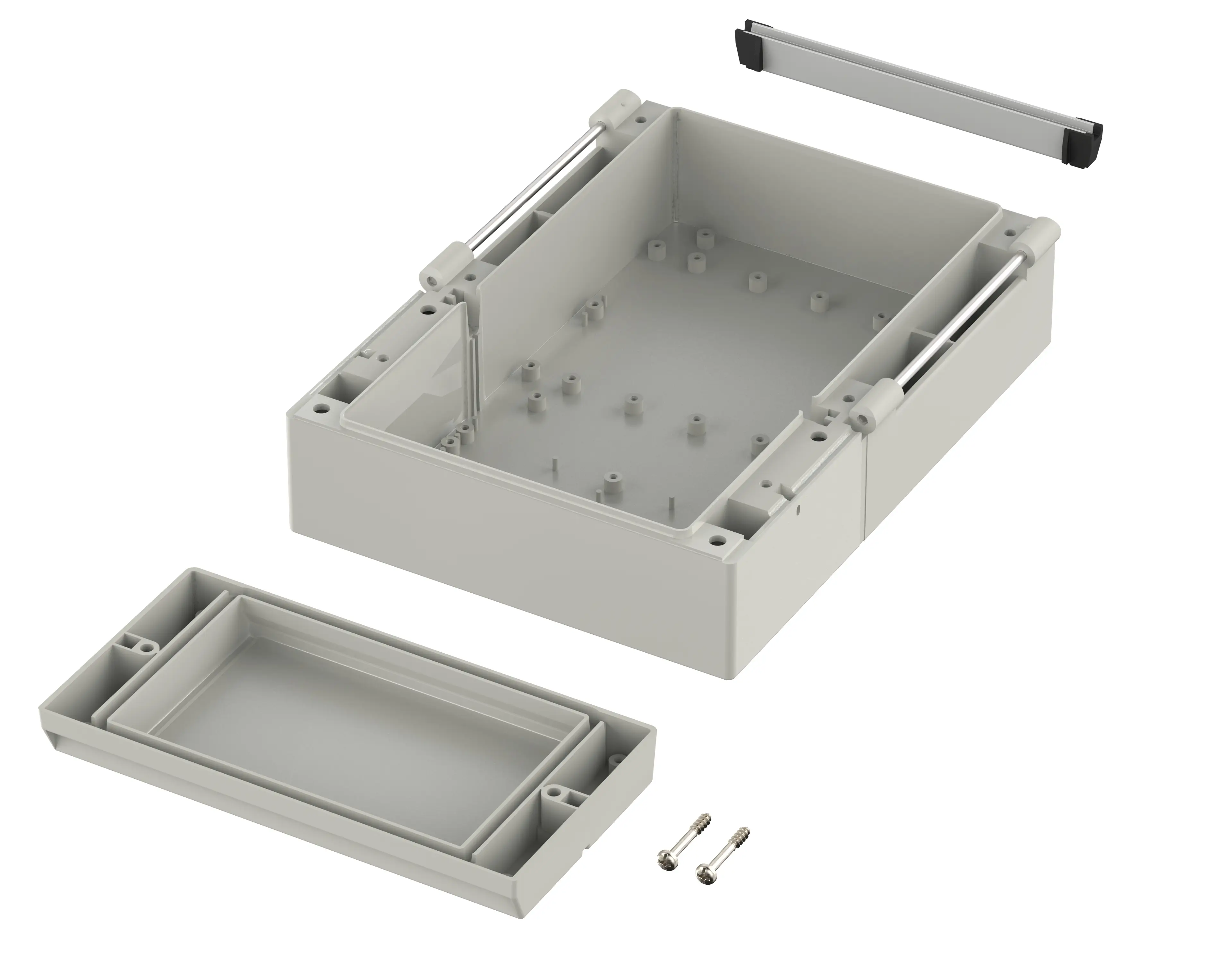

Задняя крышка, планка клеммного отсека, крышка клеммного отсека, включая уплотнение и крепёжные винты
Примечание
Для крепления передних плат FP..000 I в задней крышке дополнительно требуется крепёжный комплект BS 5670 79005500. Это позволяет установить переднюю плату в задней крышке выше.
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж изделия в формате PDF:
79000400 RD-5000-K.pdf
(69.5 KB)
Чертеж изделия в формате DXF:
79000400 RD-5000-K.dxf
(710.0 KB)
ABS MMIA Polyman
ABS Elix H605
TPE KRAIBURG KTC2GPZ
(Уплотнения)
- combicard-5000-7000 ru.pdf(1.5 MB)
Подходящие комплектующие
Базовые элементы для встройки пульта управления
Базовый элемент 0,5 (глубина (51,51 мм), с вентиляционными шлицами
Базовый элемент 1 (глубина 88,25 мм) с вентиляционными шлицами
Базовый элемент 1 (глубиной 88,25 мм)
Базовый элемент 1,5 (глубина 139,76 мм)
Базовый элемент 1,5 (глубина 139,76 мм) с вентиляционными шлицами
Базовый элемент для встройки пульта управления, с вентиляционными шлицами
Быстродействующий шарнирный затвор для дооснастки FO и FR, АБС
Вазовый элемент 0,5 (глубиной 51,51 мм)
Конструктив по DIN EN 60297-3-101, алюминий
Конструктив по DIN EN 60297-3-101, алюминий, закрытый крышками из листового металла
Монтажная плата для RD..K (BK), бумаголит
Настенные накладки для крышки задней стенки, АБС
Несущие шины
Передние платы для фасада FO, 2 mm, алюминий, прозрачно анодированный
Передняя крышка для установки плёночных клавиатур
Передняя крышка, прозрачная
Передняя рама для плёночных клавиатур, привинчиваемая
Передняя рама, открытая, с интегрированным уплотнением, привинчивается
Прикрытие для быстродействующего шарнирного затвора, АБС
Рукоятка
Стопор для BC, полиамид
