BOS | BOS 910
BOS 910-9005
№ заказа: 34910009*
BOS 910-9005
№ заказа: 34910009*
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

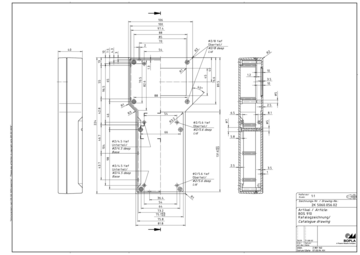

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
224 x 106 x 40 мм
Цвет группы корпусов
Черный янтарь, похоже на RAL 9005
Класс защиты
IP
65
NEMA
3
Материал корпуса
АБС, уплотнение CR; детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

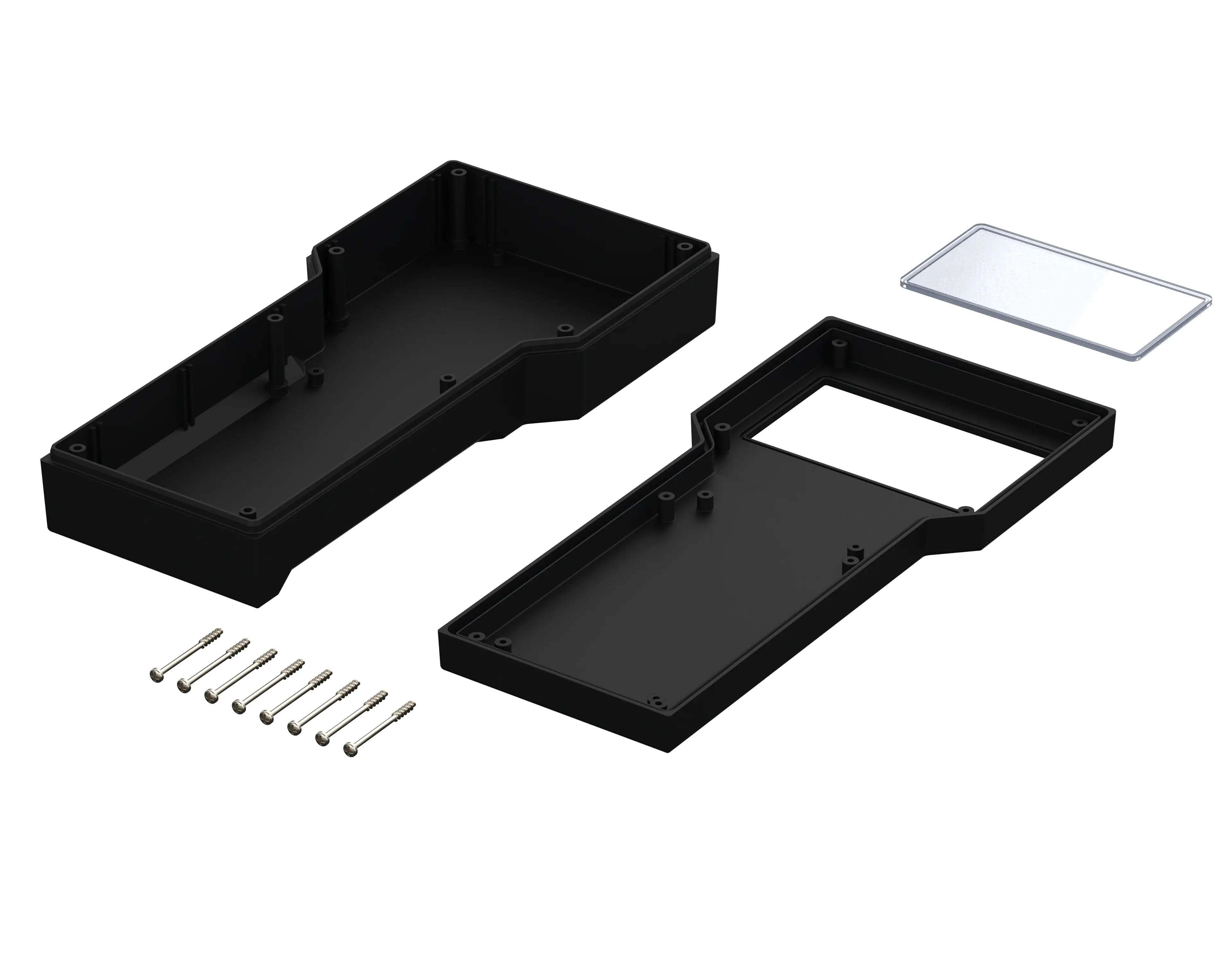

Верхняя часть с уплотнением, нижняя часть, винты, дисплейное окно (приложено отдельно)
Примечание
Монтаж дисплейного окна - по запросу
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
34910009 BOS-910-G.dxf
(586.9 KB)
Чертеж изделия в формате PDF:
34910009 BOS-910.pdf
(63.7 KB)
Чертеж изделия в формате DXF:
34910009 BOS-910.dxf
(574.4 KB)
ABS MMIA Polyman
(Корпуса)
ABS Elix H605
(Корпуса)
- bos ru.pdf(1.5 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
