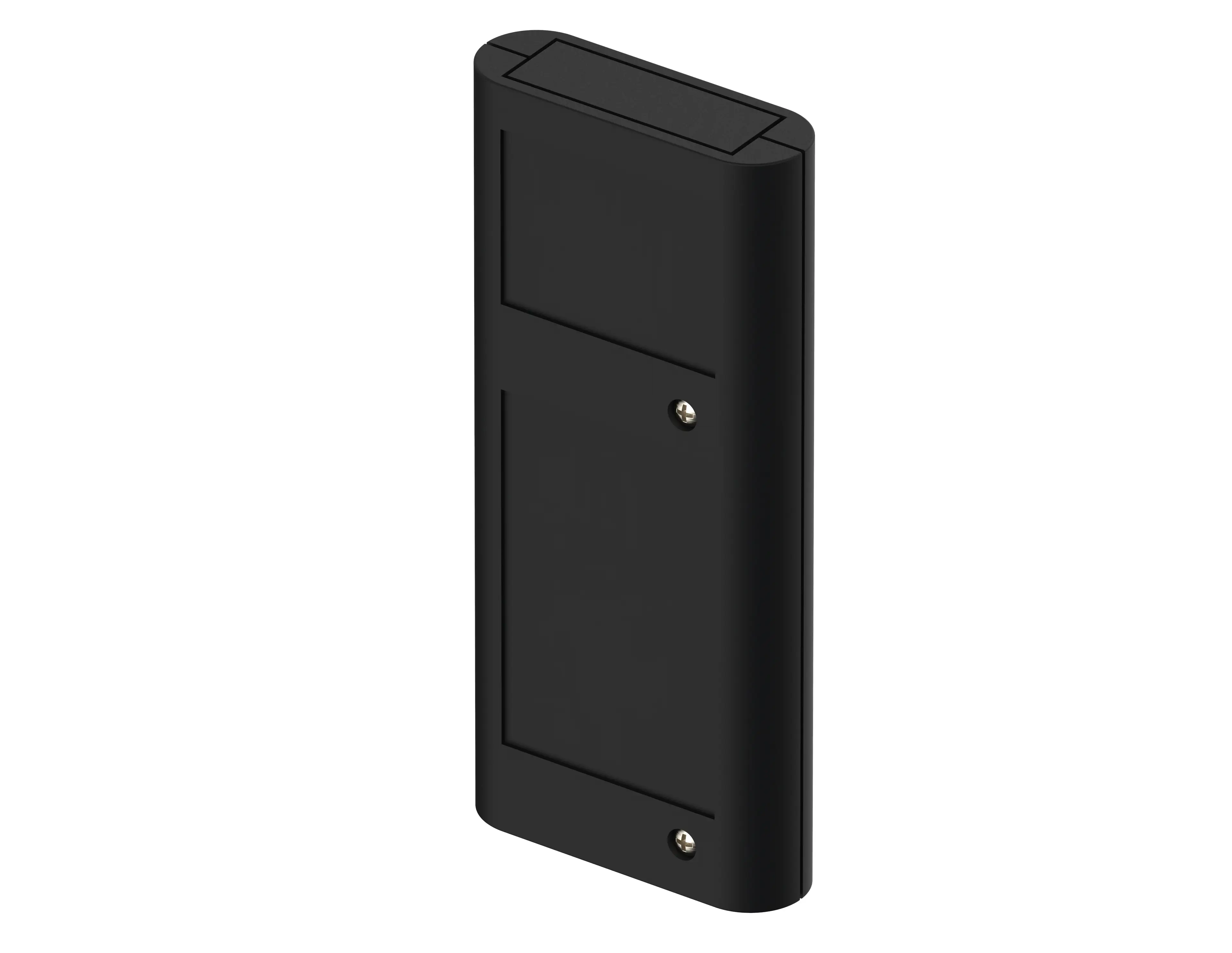

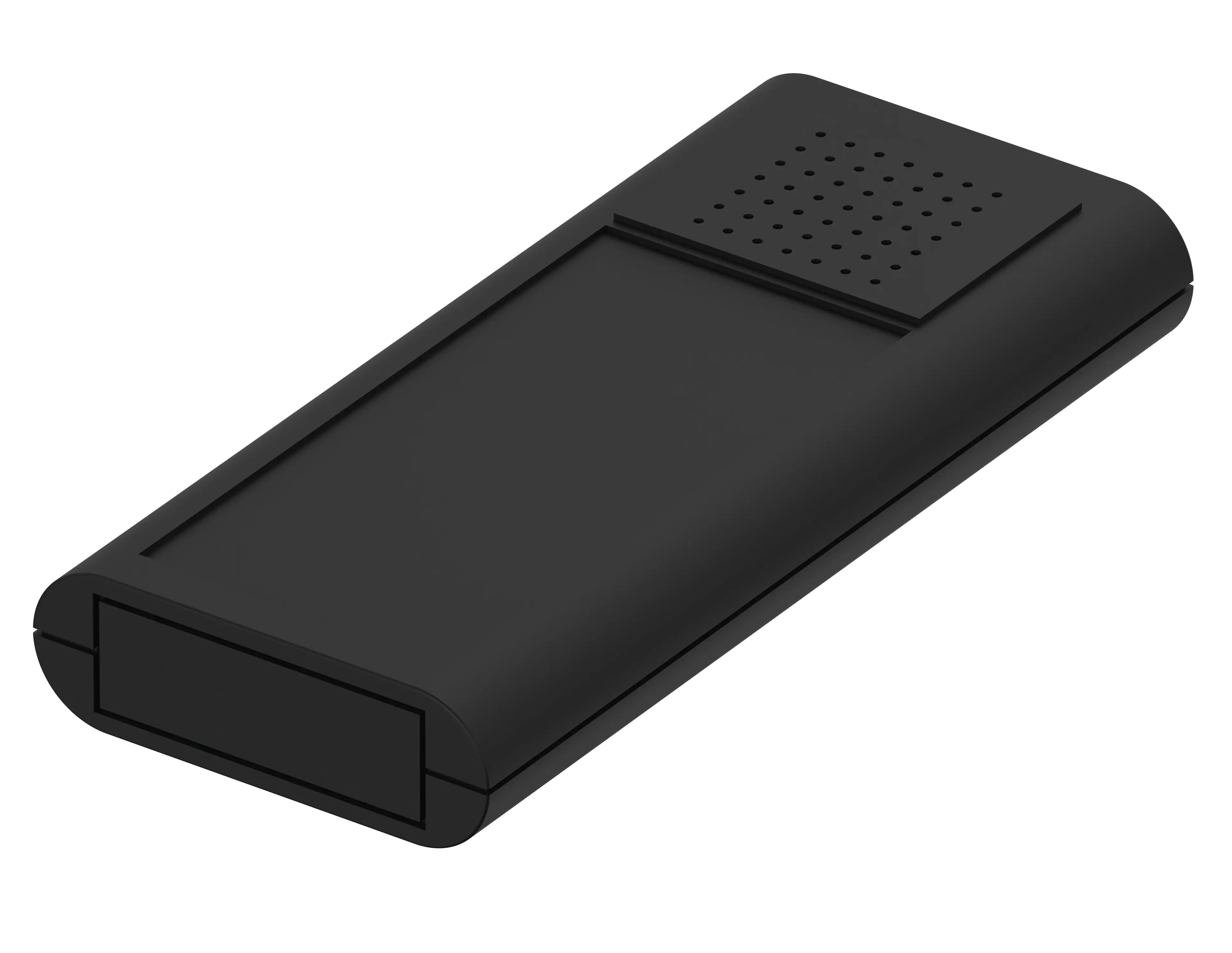

BOS | BOS 602 с решёткой громкоговорителя и батарейным отсеком для 3 батареек типа АА по 1,5 В каждая
BOS 602-9005
№ заказа: 34602000
BOS 602-9005
№ заказа: 34602000
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
172 x 77 x 25 мм
Цвет группы корпусов
Черный янтарь, похоже на RAL 9005
Класс защиты
IP
40
NEMA
1
Материал корпуса
АБС, уплотнение CR; детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

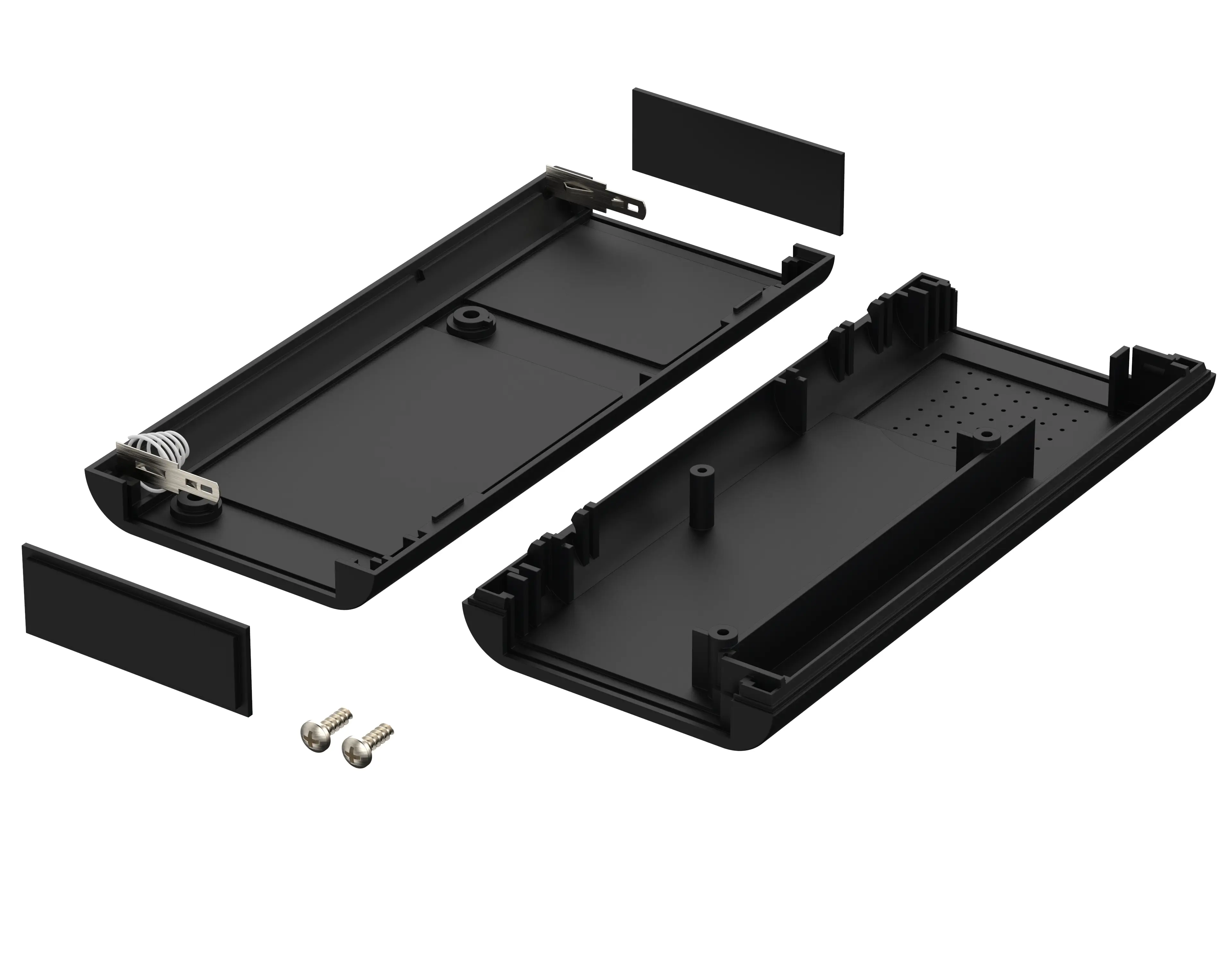

Верхняя часть, нижняя часть, 2 передних платы из пластмассы, винты
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
34602000 BOS-602-G.dxf
(755.1 KB)
Чертеж изделия в формате PDF:
34602000 BOS-602.pdf
(64.2 KB)
Чертеж изделия в формате DXF:
34602000 BOS-602.dxf
(683.6 KB)
ABS MMIA Polyman
(Корпуса)
ABS Elix H605
(Корпуса)
- bos ru.pdf(1.5 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
