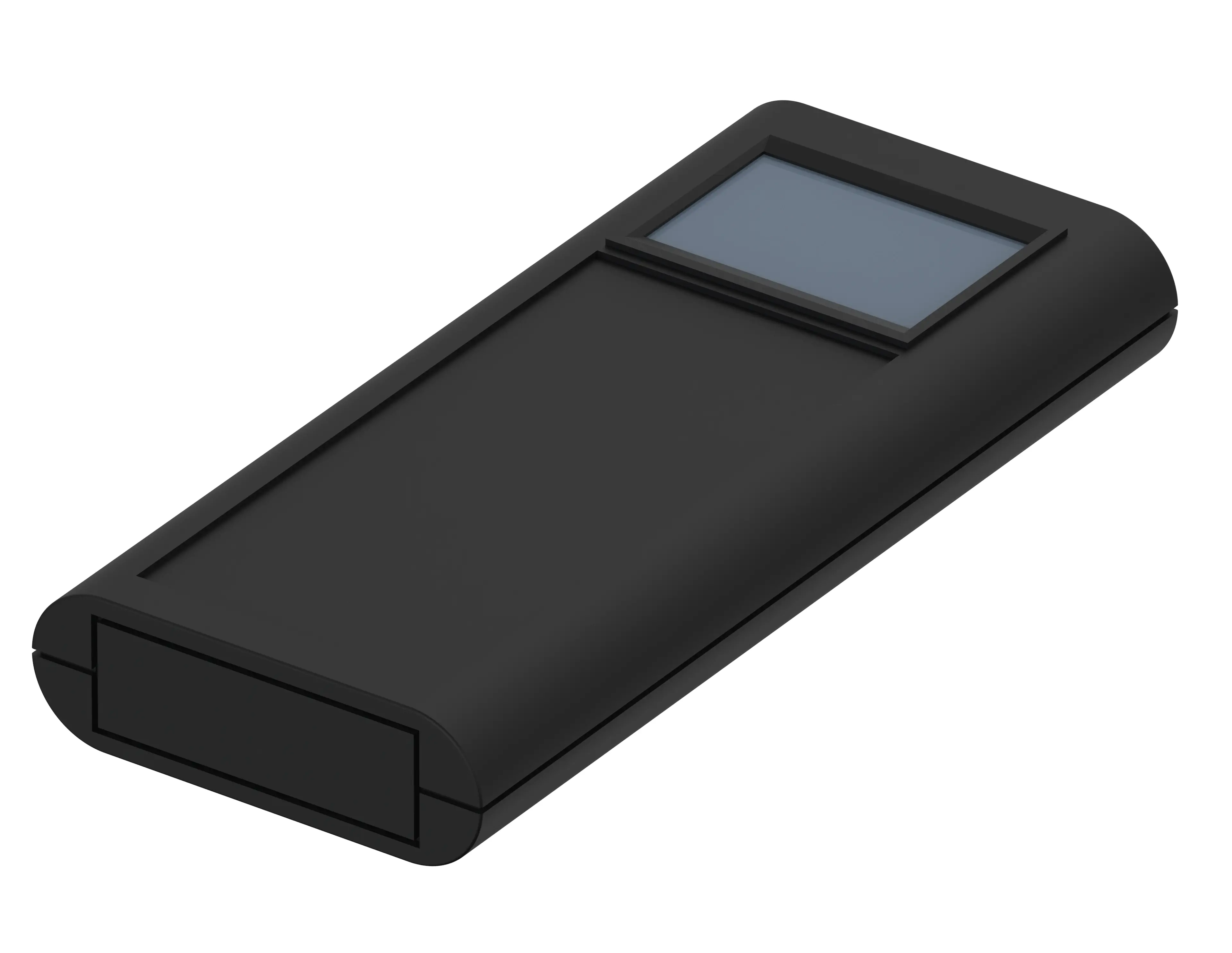

BOS | BOS 600 с дисплейным окном и батарейным отсеком для блока питания 9 В
BOS 600-9005
№ заказа: 34600000
BOS 600-9005
№ заказа: 34600000
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

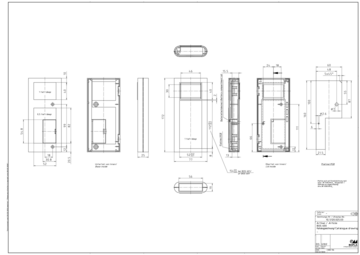

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
172 x 77 x 25 мм
Цвет группы корпусов
Черный янтарь, похоже на RAL 9005
Класс защиты
IP
40
NEMA
1
Материал корпуса
АБС, уплотнение CR; детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

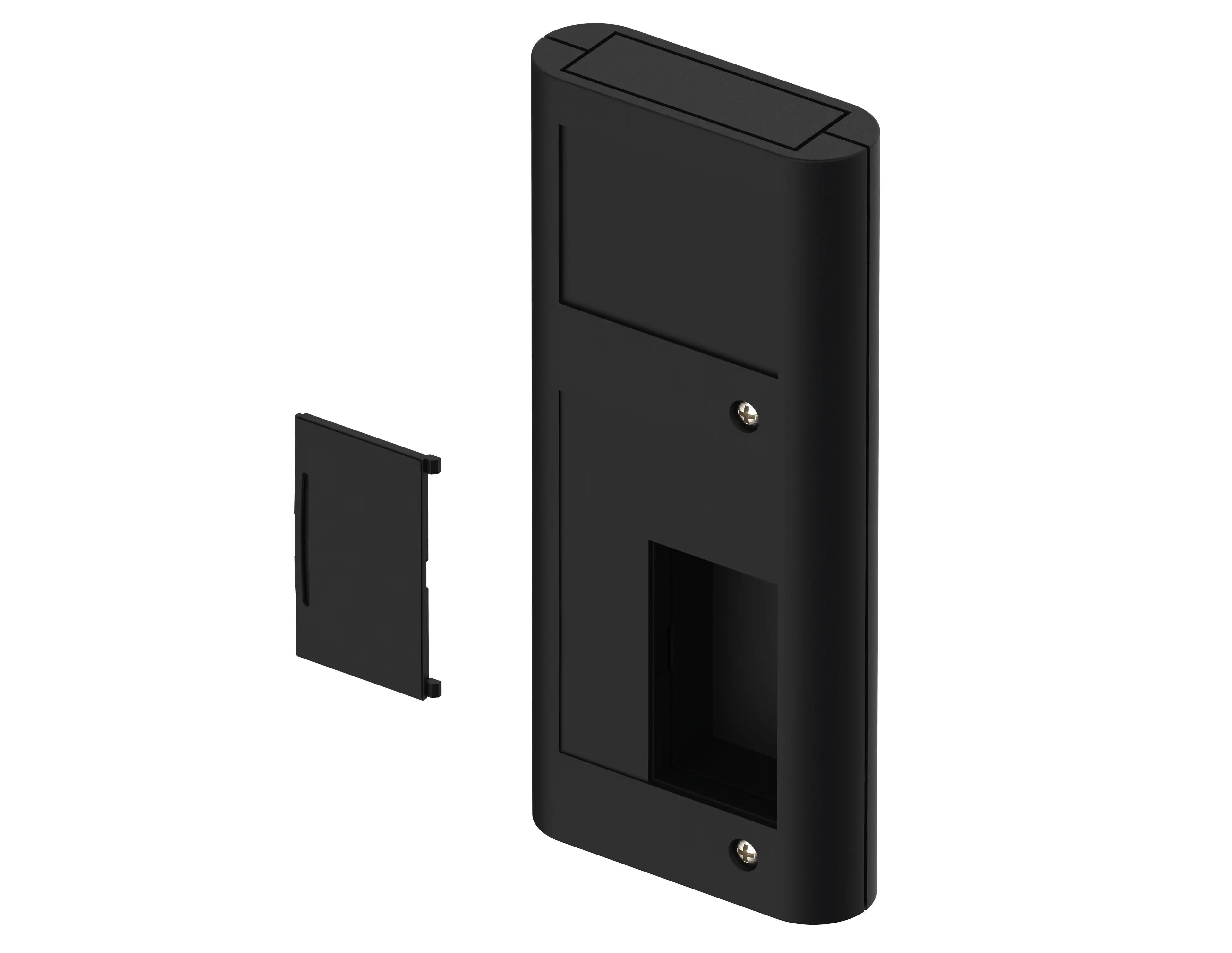

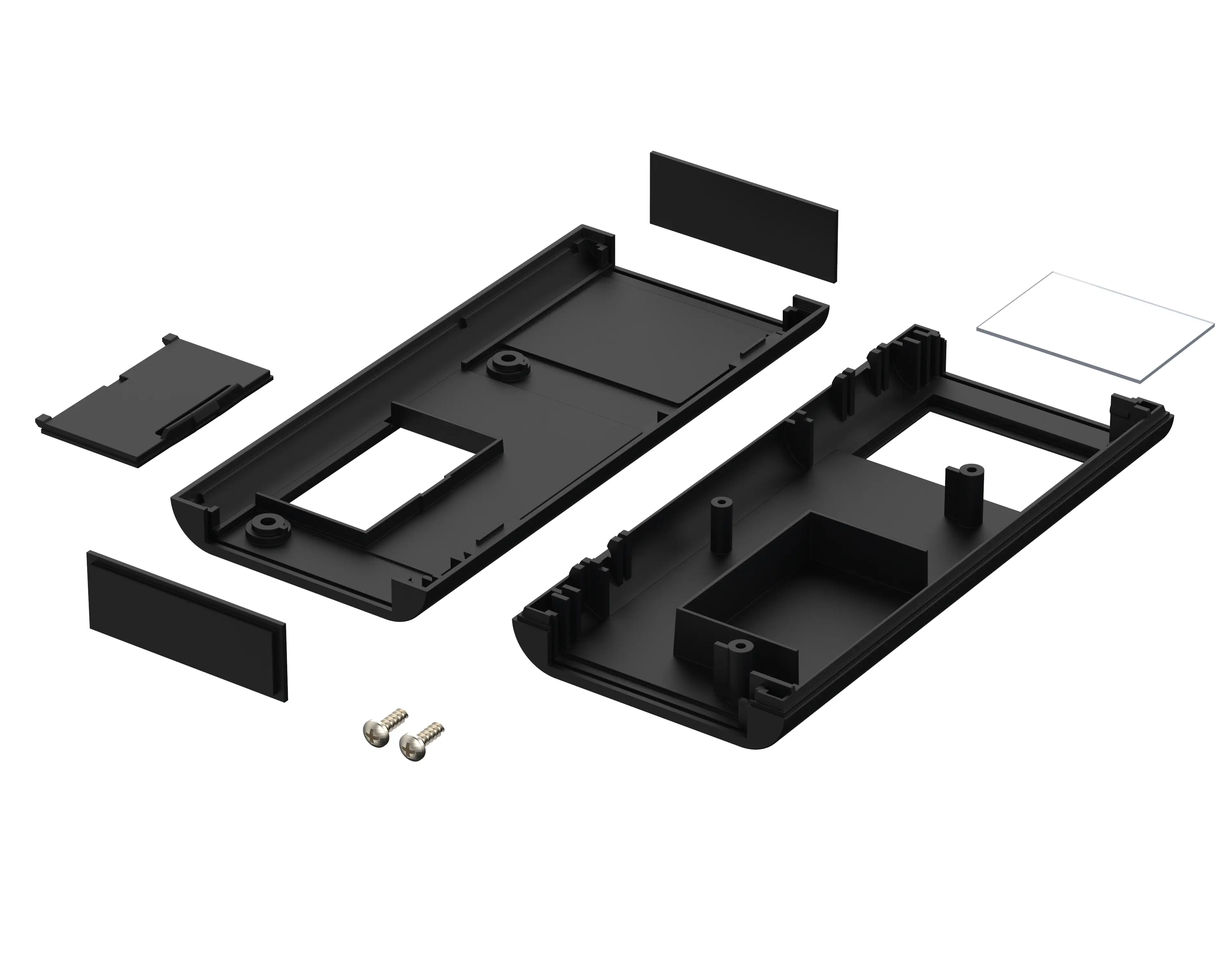

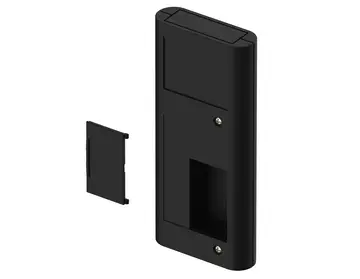

Верхняя часть, нижняя часть, 2 передних платы, винты, крышка батарейного отсека, дисплейное окно
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
34600000 BOS-600-G.dxf
(378.6 KB)
Чертеж изделия в формате PDF:
34600000 BOS-600.pdf
(69.5 KB)
Чертеж изделия в формате DXF:
34600000 BOS-600.dxf
(744.6 KB)
ABS MMIA Polyman
(Корпуса)
ABS Elix H605
(Корпуса)
- bos ru.pdf(1.5 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
