BOS-Streamline | BS 502 F без отсека для батареек, IP 65²

BS 502 F-7024

№ заказа: 82502124

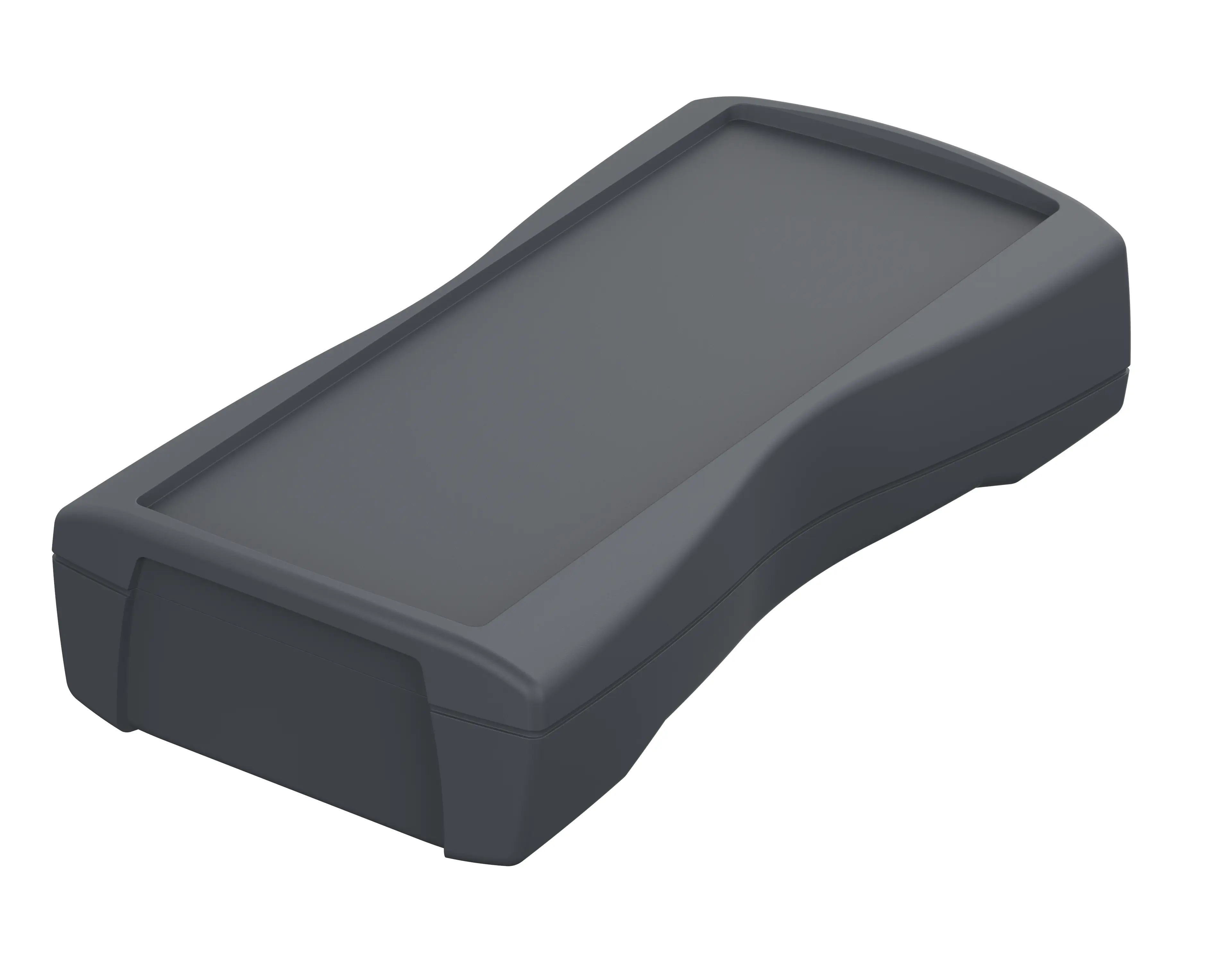

BS 502 F 7024 1 B 82502124

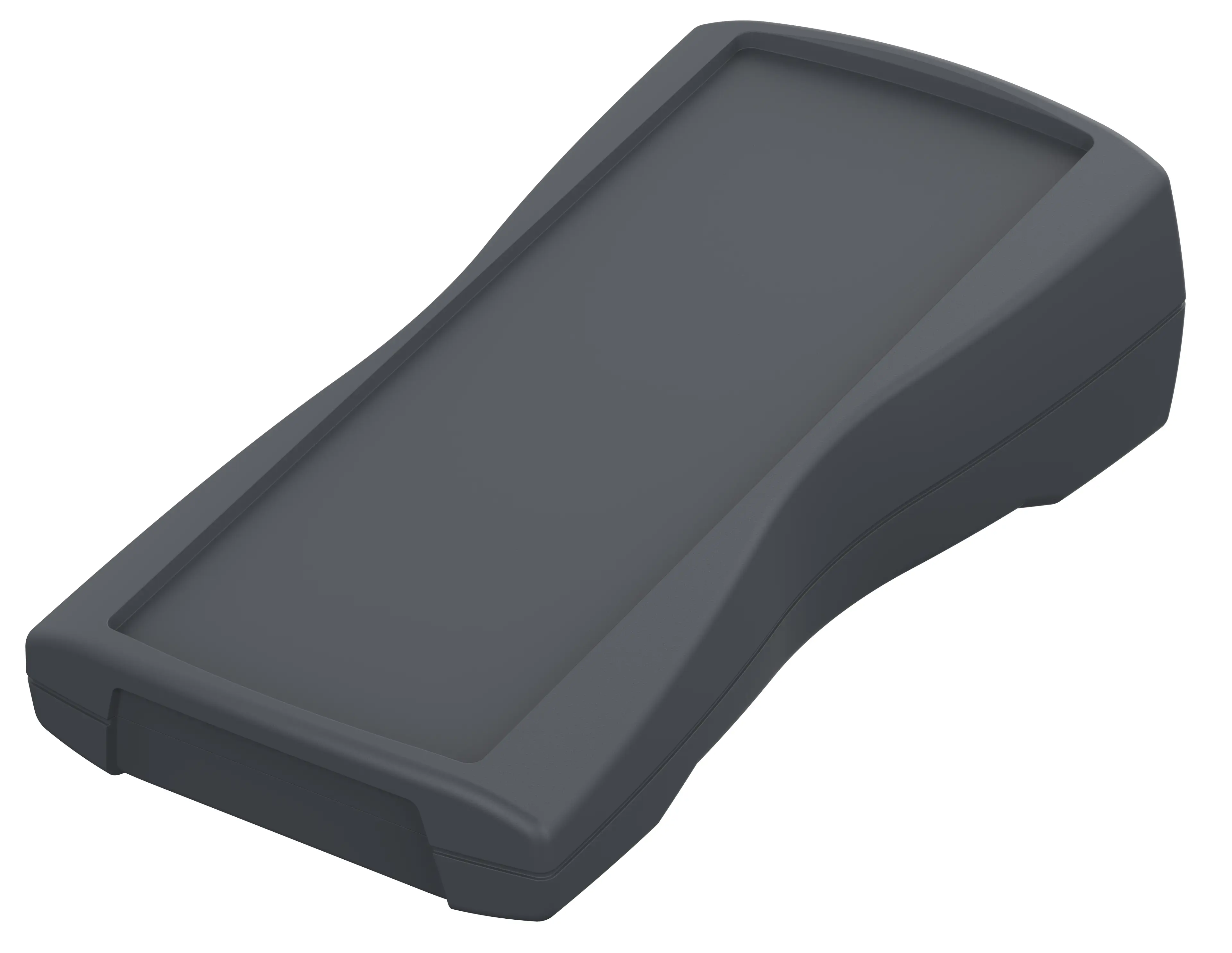

BS 502 F 7024 1a B 82502124

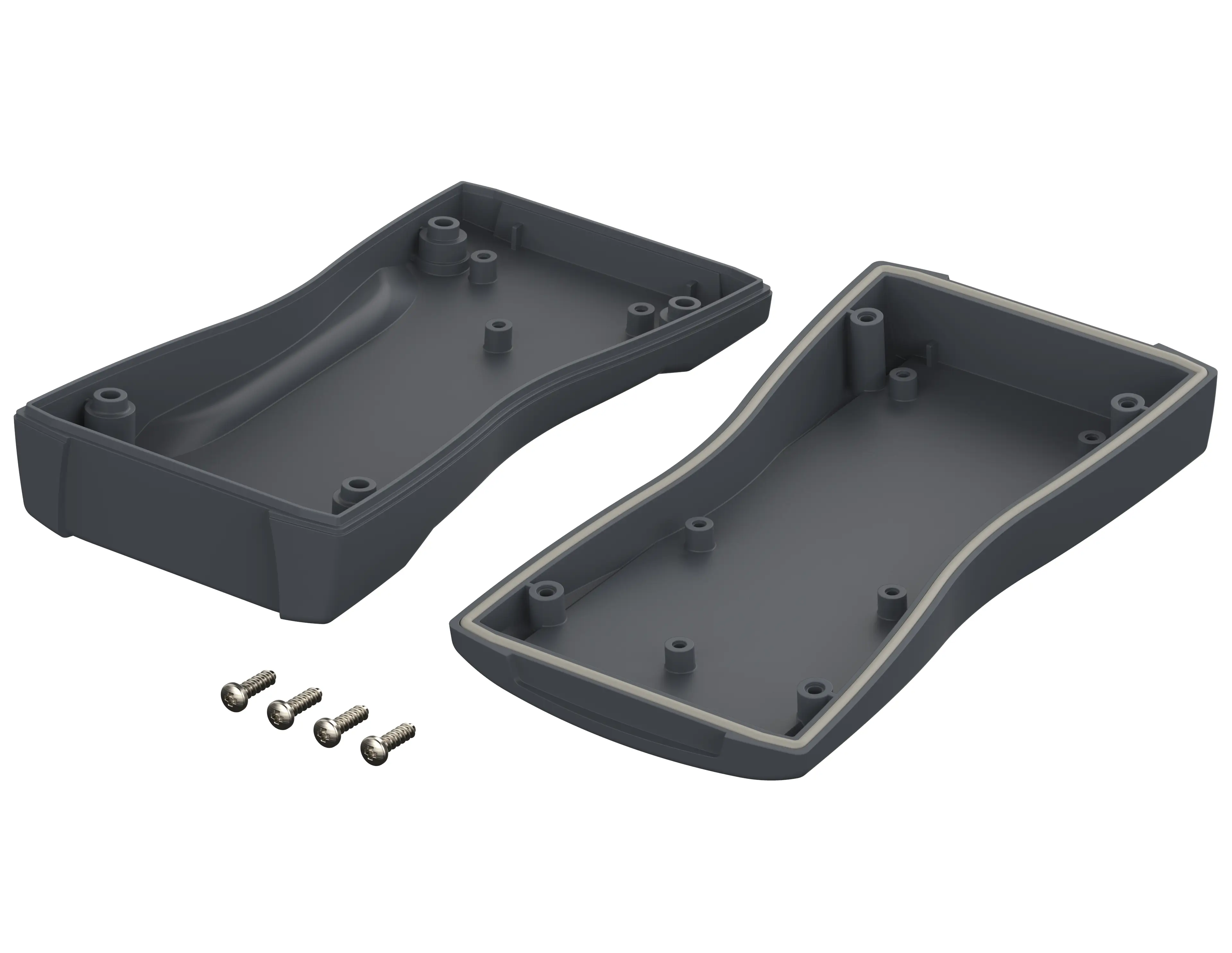

BS 502 F 7024 2 B 82502124

BS 502 F 7024 3 B 82502124

BS 502 F-7024

№ заказа: 82502124

Корзина

Показать корзинуСкачать изображение для вывода на печать

Выберите:Технический паспорт изделия, включ. комплектующие (прибл. 2-5 стр.)Просмотр перед печатью, не включ. комплектующие (прибл. 1 стр.)

* = Поставляется по запросу.

Чертеж изделия

Концепция корпуса

Характеристики

140.3 x 72.9 x 31.3 мм

графитово-серый, похоже на RAL 7024

IP 65

3

АБС, декоративное уплотнение из TPE (термоэластопласт); Детали см. в Технических данных

Рабочая температура: -25/70° C

Верхняя и нижняя часть, включая уплотнение, 4 винта

не комбинируется с декоративным уплотнением DI-D.

Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.

Обратите внимание!

Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать компенсатор давления .

Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.

» Дополнительная информация

Техническая информация / Материалы для скачивания

3D-данные по изделиям в формате STEP:

Чертеж для механической обработки:

82502124 BS-502-F-7024-G.dxf (1.2 MB)

Здесь представлены файлы с профилями фрезеровки в формате DXF. (Sub D, USB, HDMI, кабельные вводы, ...)

Чертеж изделия в формате PDF:

82502124 BS-502-F-7024.pdf (203.9 KB)

Чертеж изделия в формате DXF:

82502124 BS-502-F-7024.dxf (2.5 MB)

Чертеж для макс. размеров плат в формате PDF:

82502124 BS-502-F-7024-pcb.pdf (181.3 KB)

Чертеж для макс. размеров плат в формате DXF:

82502124 BS-502-F-7024-pcb.dxf (1.1 MB)

857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
857 WPZ-BOS-Streamline EN.pdf(297.3 KB)

Подтверждаю ознакомление и согласие с примечанием.

ABS MMIA Polyman

ABS Elix H605

bos-streamline ru.pdf(2.2 MB)

RoHS compliance status:: Konform
REACH SVHC over 0,1%:: Kein SVHC

Подходящие комплектующие

Декоративные уплотнения

Декоративные уплотнения

82851003

BS 500 DI-D-1003

Для BS 500

сигнальный жёлтый

82853001

BS 500 DI-D-3001

Для BS 500

сигнальный красный

82855005

BS 500 DI-D-5005

Для BS 500

сигнальный синий

82856032

BS 500 DI-D-6032

Для BS 500

сигнальный зелёный

82857024

BS 500 DI-D-7024

Для BS 500

графитовый серый

Декоративные уплотнения для крепления ленты для ключей

Декоративные уплотнения для крепления ленты для ключей

82851103*

BS 500 DI-D-1003-LO

Для BS 500

сигнальный жёлтый

82853101*

BS 500 DI-D-3001-LO

Для BS 500

сигнальный красный

82855105*

BS 500 DI-D-5005-LO

Для BS 500

сигнальный синий

82856132*

BS 500 DI-D-6032-LO

Для BS 500

сигнальный зелёный

82857124*

BS 500 DI-D-7024-LO

Для BS 500

графитовый серый

82851203*

BS 500 DI-D-1003-LU

Для BS 500

сигнальный жёлтый

82853201*

BS 500 DI-D-3001-LU

Для BS 500

сигнальный красный

82855205*

BS 500 DI-D-5005-LU

Для BS 500

сигнальный синий

82856232*

BS 500 DI-D-6032-LU

Для BS 500

сигнальный зелёный

82857224*

BS 500 DI-D-7024-LU

Для BS 500

графитовый серый

Крышечки покрытия винтов для винтовых соединений корпуса

Крышечки покрытия винтов для винтовых соединений корпуса

82800011

графитовый серый

Проушина для ленты для ключей

Проушина для ленты для ключей

59907035

Cветло-серый

59907024

графитово-серый, похоже на RAL 7024

59907038

агатовый серый, похоже на RAL 7038

59909005

Черный янтарь, похоже на RAL 9005
