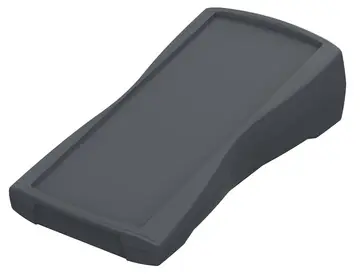

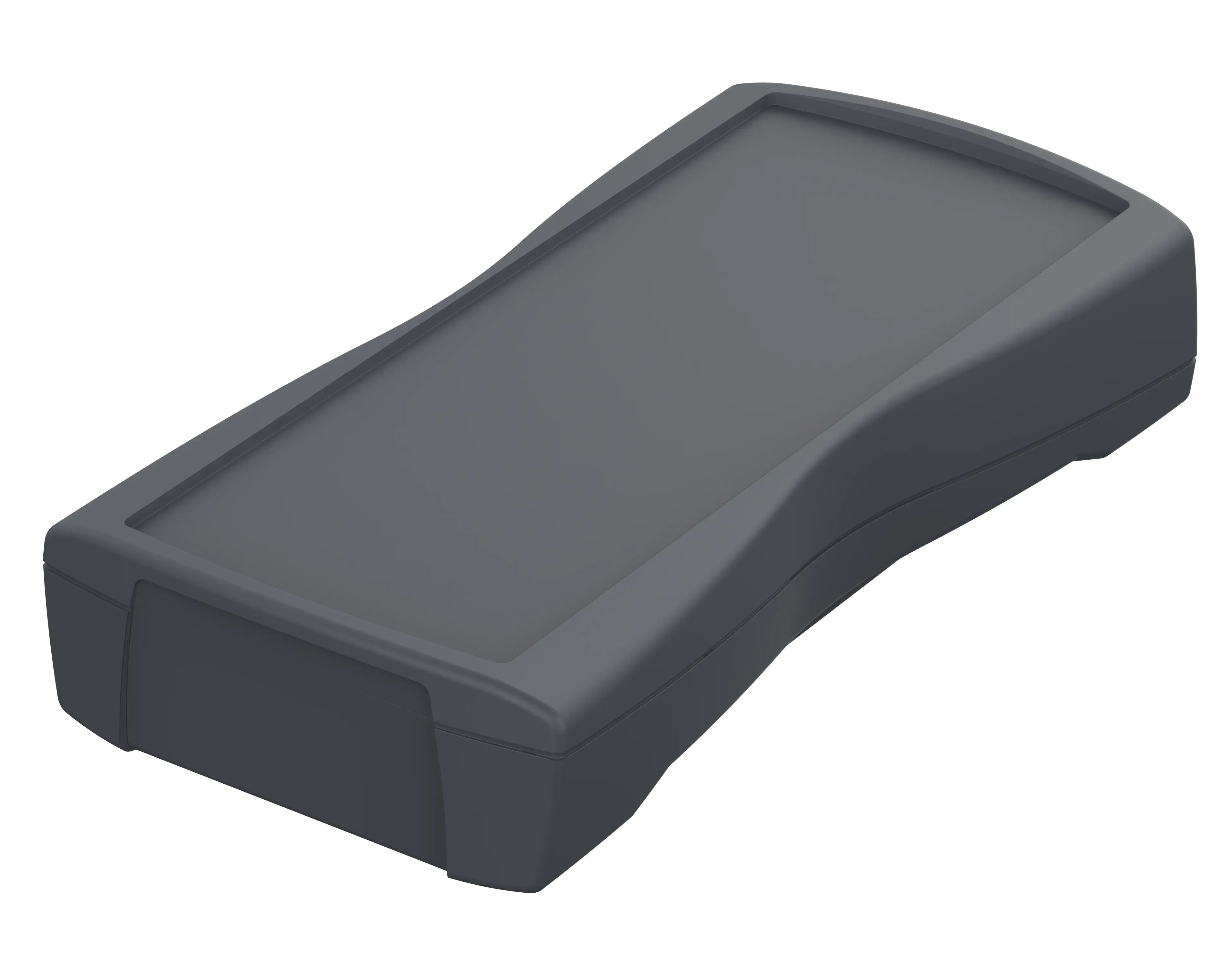

BOS-Streamline | BS 701 F с отсеком для 4 батареек типа АА, IP 40
BS 701 F-7024
№ заказа: 82701124
BS 701 F-7024
№ заказа: 82701124
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
184.3 x 93 x 35.4 мм
Цвет группы корпусов
графитово-серый, похоже на RAL 7024
Класс защиты
IP
40
NEMA
1
Материал корпуса
АБС, декоративное уплотнение из TPE (термоэластопласт); Детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

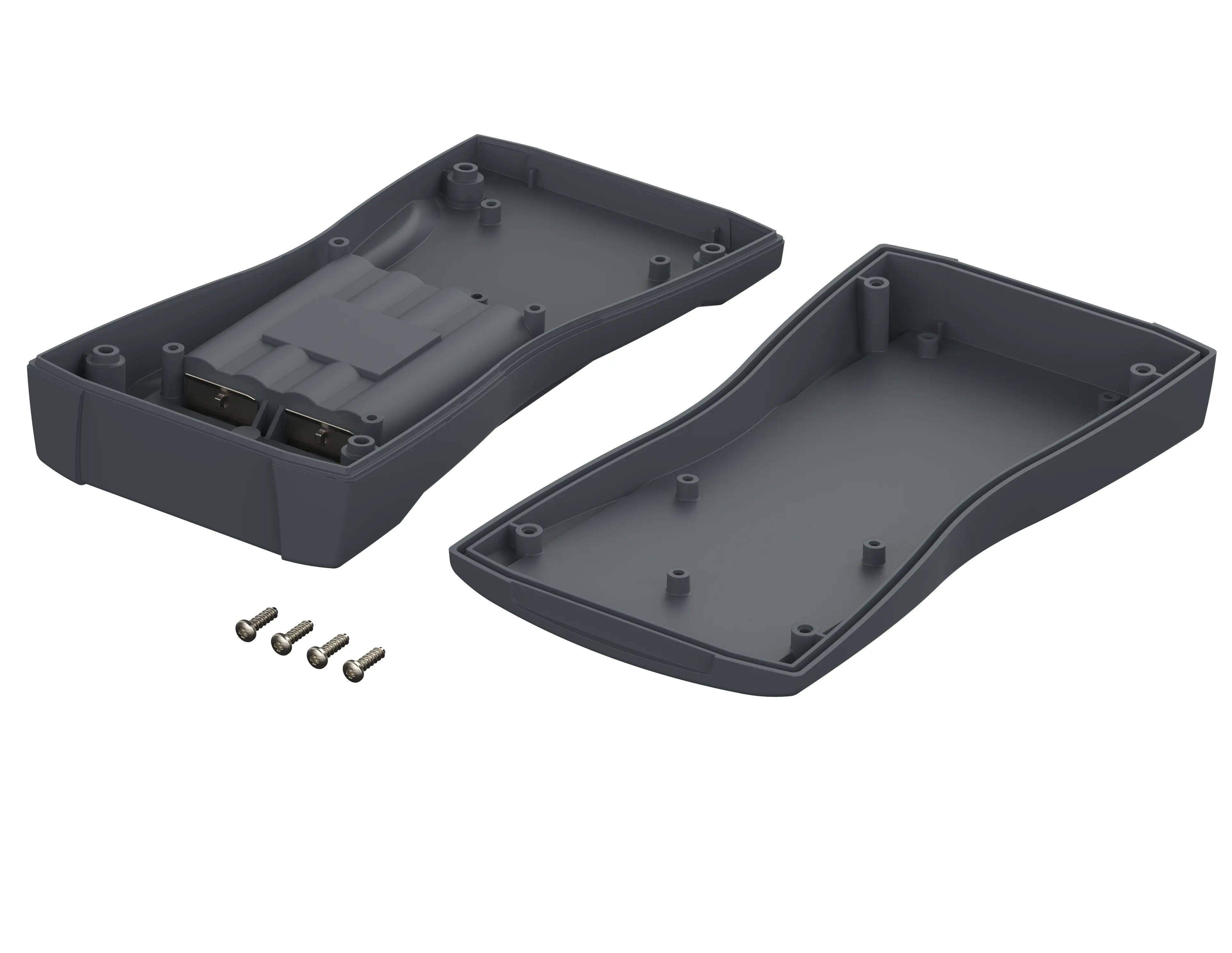

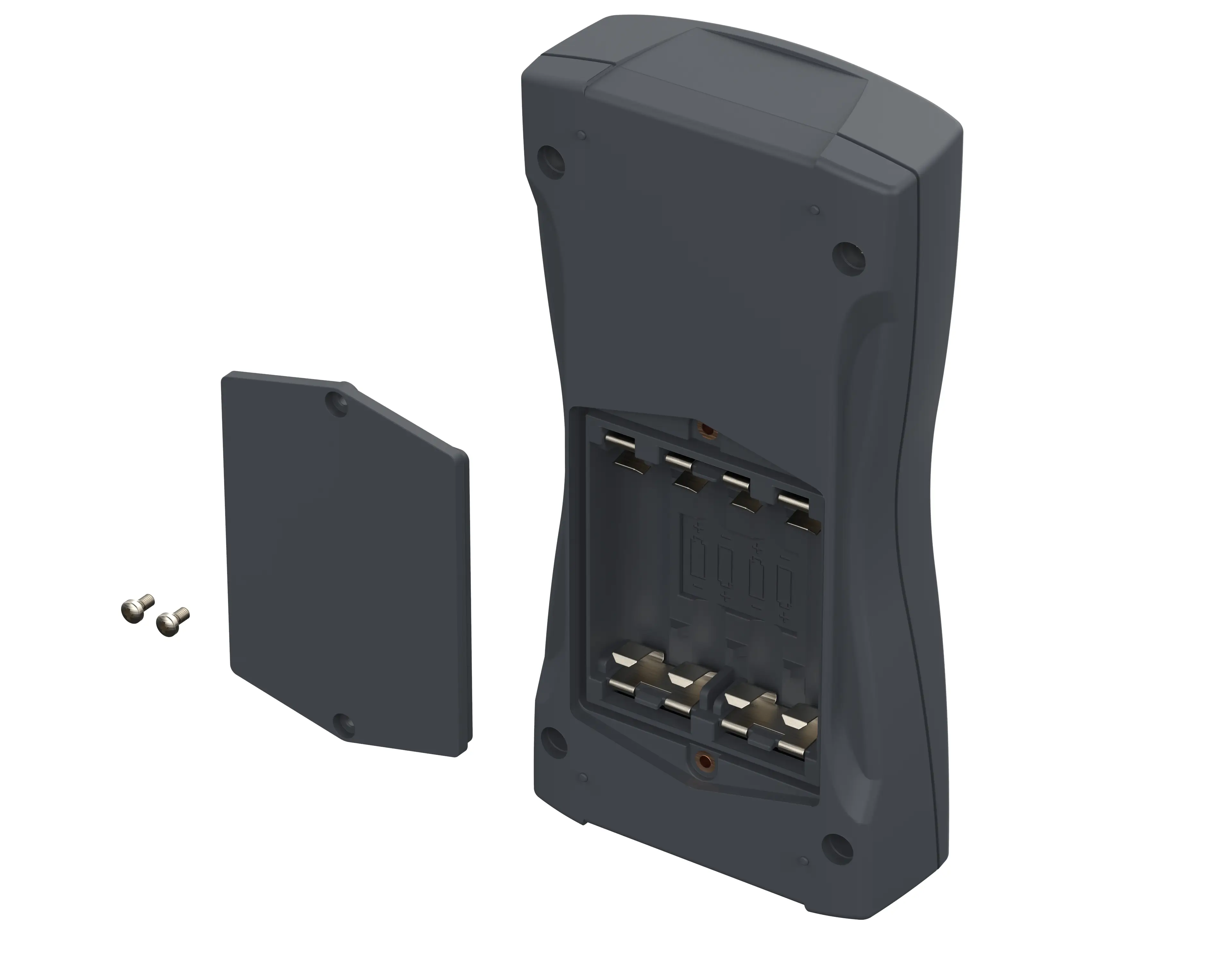

Верхняя и нижняя часть, 4 винта, крышка батарейного отсека, винты, батарейные контакты
Примечание
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
82701124 BS-701-F-7024-G.dxf
(1.3 MB)
Чертеж изделия в формате PDF:
82701124 BS-701-F-7024.pdf
(236.7 KB)
Чертеж изделия в формате DXF:
82701124 BS-701-F-7024.dxf
(3.0 MB)
Чертеж для макс. размеров плат в формате PDF:
82701124 BS-701-F-7024-pcb.pdf
(188.2 KB)
Чертеж для макс. размеров плат в формате DXF:
82701124 BS-701-F-7024-pcb.dxf
(1.1 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline ru.pdf(2.2 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 4e9d1988-2244-484d-a46e-848a5fe84f17
Подходящие комплектующие
Декоративные уплотнения
