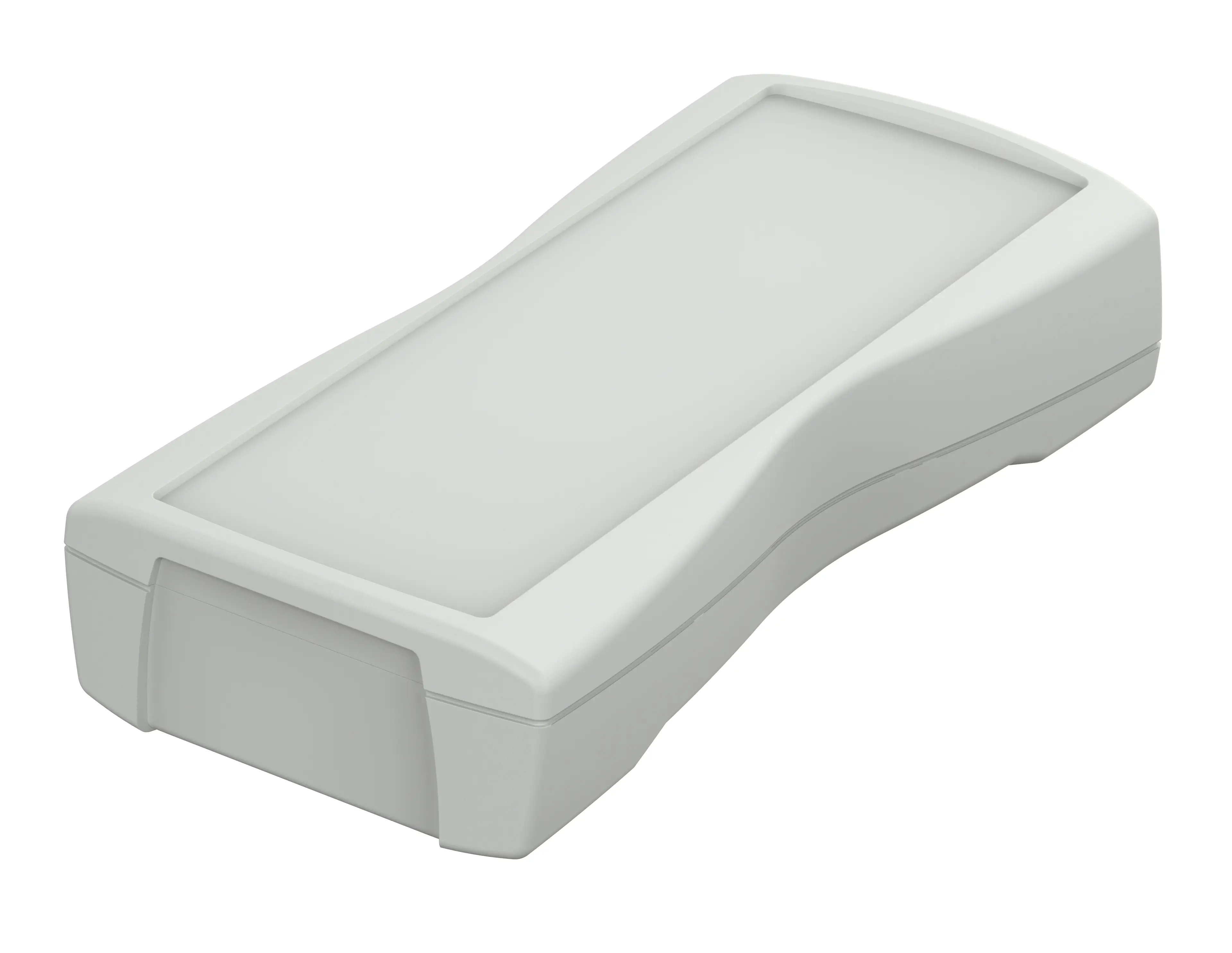

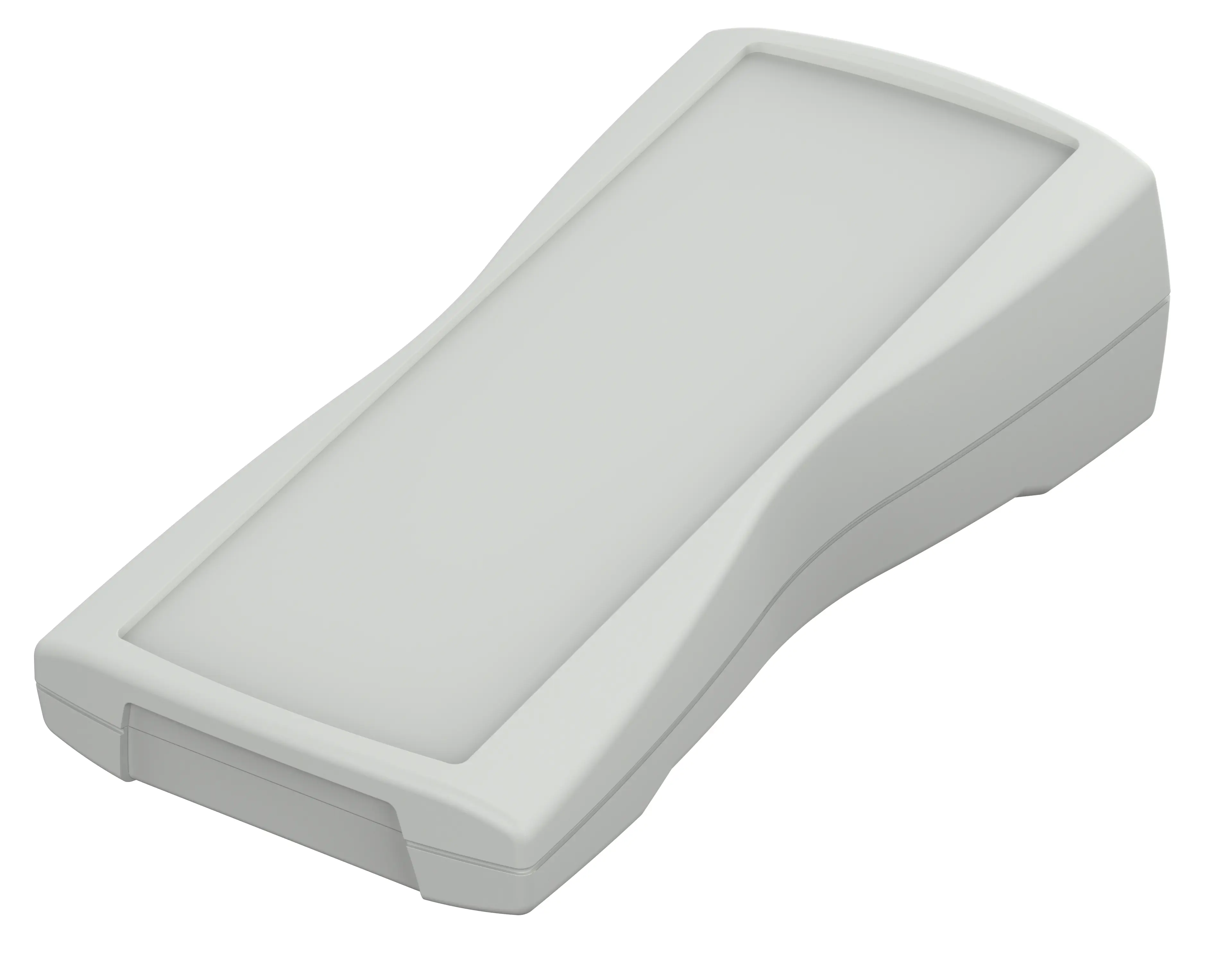

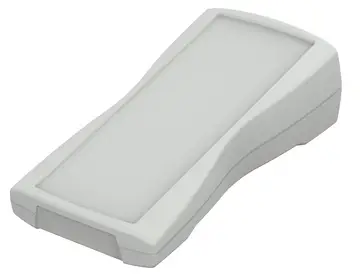

BOS-Streamline | BS 603 F с отсеком для 3 батареек типа АА, IP 40 (IP 65¹)
BS 603 F-7035
№ заказа: 82603135
BS 603 F-7035
№ заказа: 82603135
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
159.4 x 77.9 x 33.5 мм
Цвет группы корпусов
Светло-серый, похоже на RAL 7035
Класс защиты
IP
40
,
65
NEMA
1,3
Материал корпуса
АБС, декоративное уплотнение из TPE (термоэластопласт); Детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

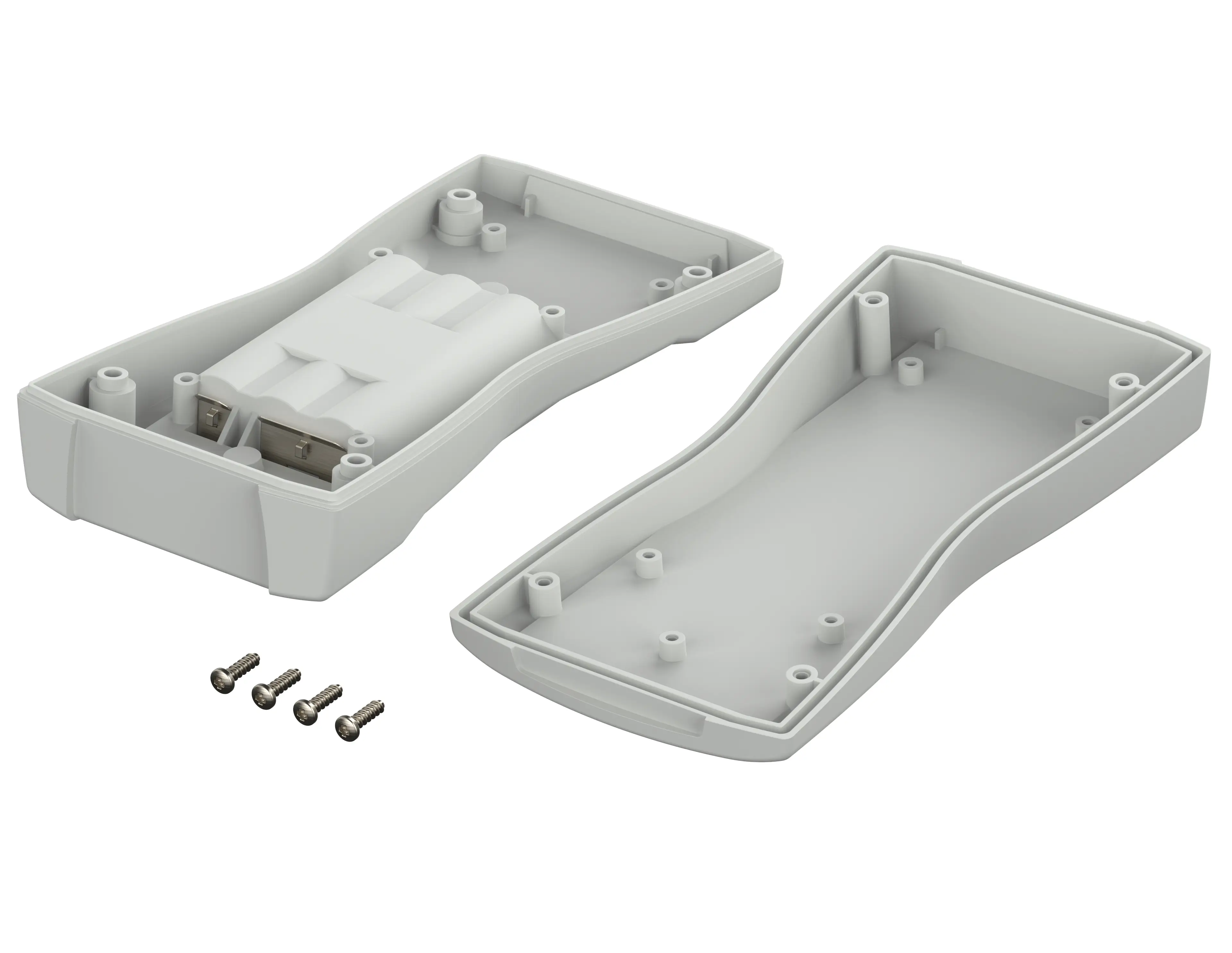

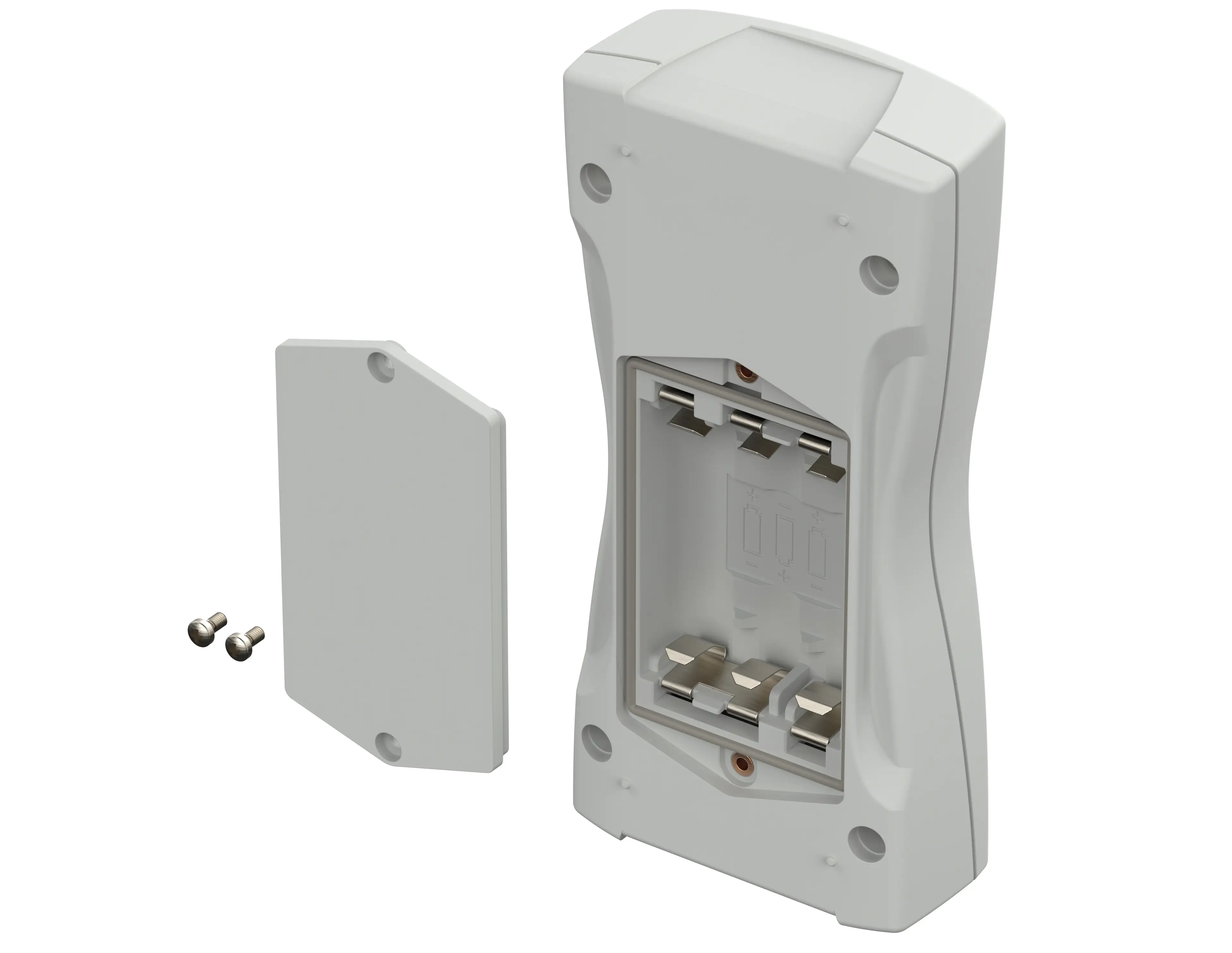

Верхняя и нижняя часть, 4 винта, крышка батарейного отсека, уплотнение батарейного отсека, винты, батарейные контакты
Примечание
При помощи декоративное уплотнение DI-D может дооснащаться на класс защиты IP 65
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
82603135 BS-603-F-7035-G.dxf
(1.1 MB)
Чертеж изделия в формате PDF:
82603135 BS-603-F-7035.pdf
(165.7 KB)
Чертеж изделия в формате DXF:
82603135 BS-603-F-7035.dxf
(2.3 MB)
Чертеж для макс. размеров плат в формате PDF:
82603135 BS-603-F-7035-pcb.pdf
(91.7 KB)
Чертеж для макс. размеров плат в формате DXF:
82603135 BS-603-F-7035-pcb.dxf
(1.3 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline ru.pdf(2.2 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 03a9dfb0-68ed-494a-b887-bb41217f56e4
Подходящие комплектующие
Декоративные уплотнения
