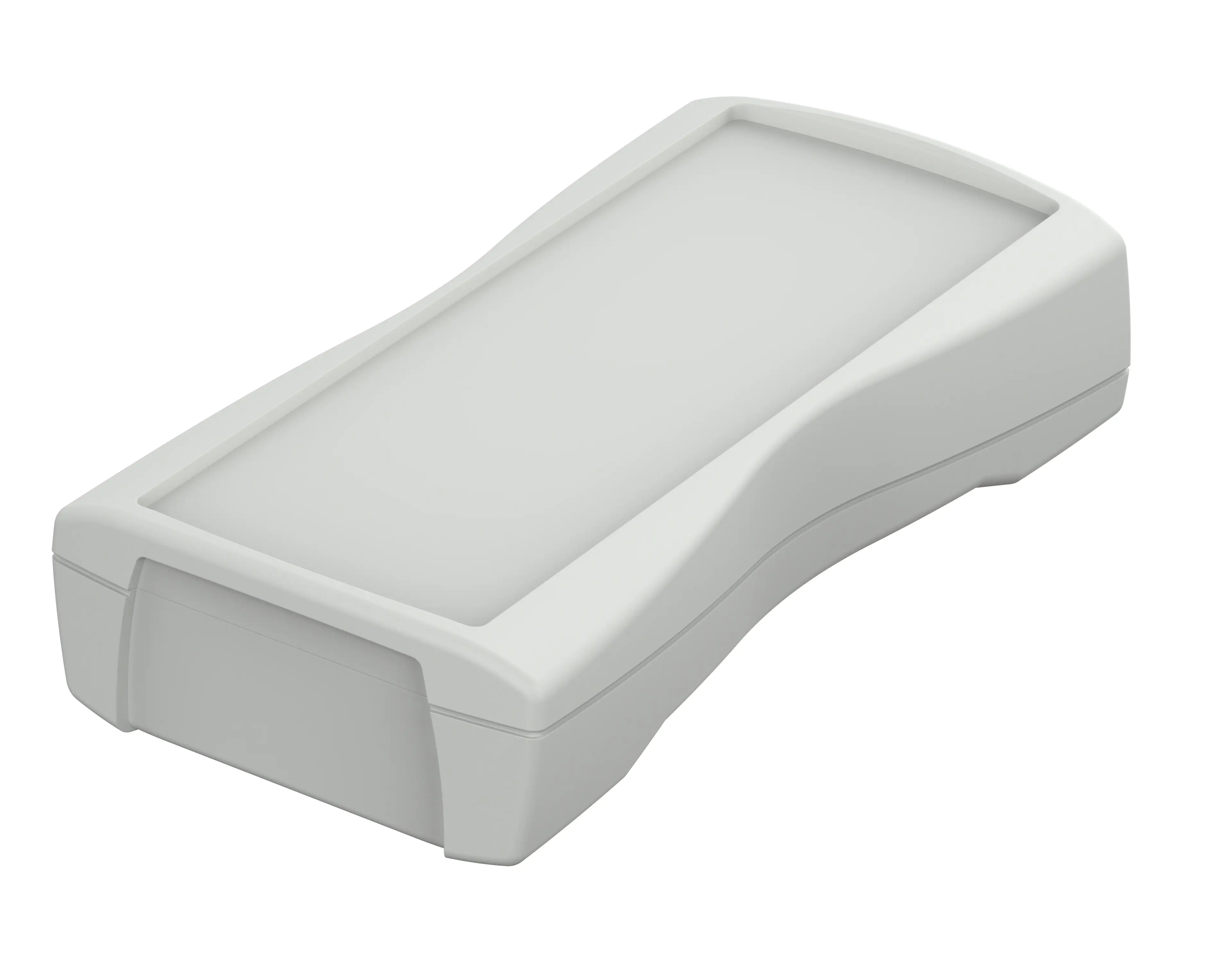

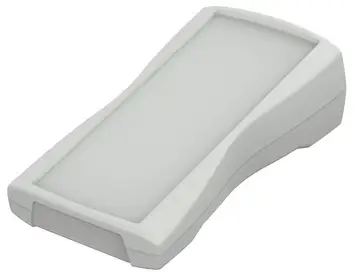

BOS-Streamline | BS 504 F с отсеком для 3 батареек микро (AAА), IP 65²
BS 504 F-7035
№ заказа: 82504135
BS 504 F-7035
№ заказа: 82504135
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
140.3 x 72.9 x 31.3 мм
Цвет группы корпусов
Светло-серый, похоже на RAL 7035
Класс защиты
IP
65
NEMA
3
Материал корпуса
АБС, декоративное уплотнение из TPE (термоэластопласт); Детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

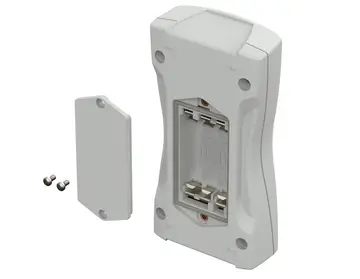

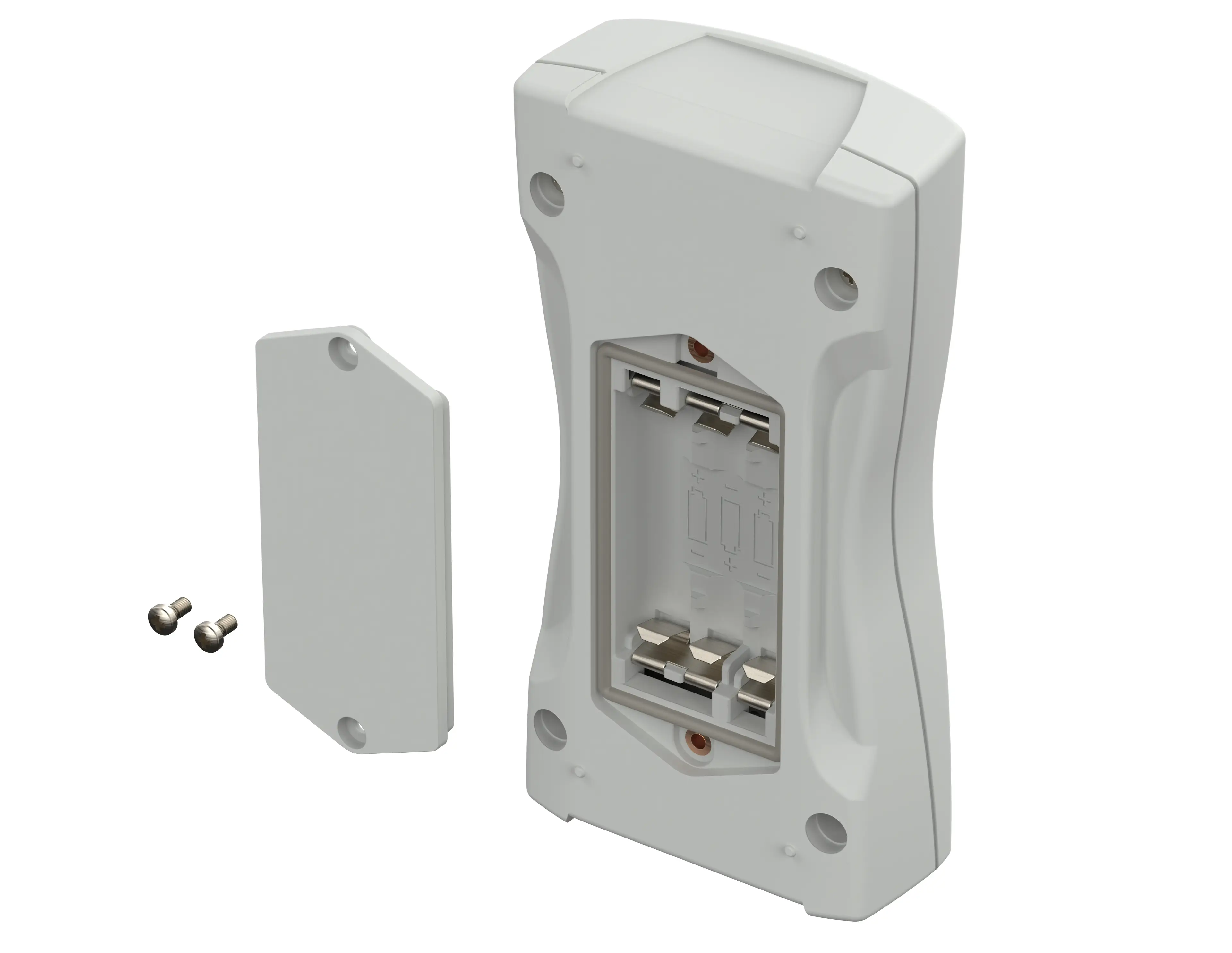

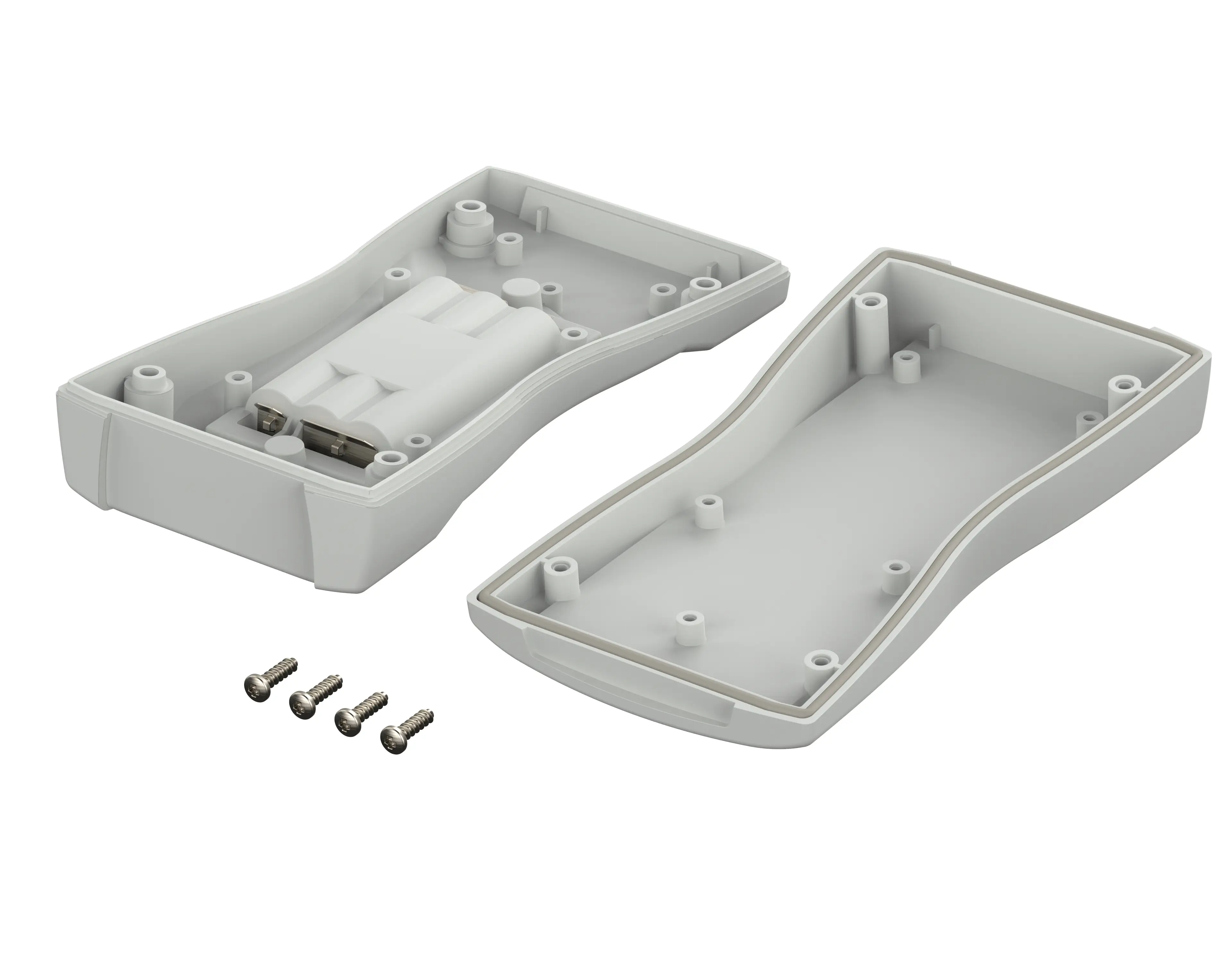

Верхняя и нижняя часть, включая уплотнение, 4 винта, крышка батарейного отсека, уплотнение батарейного отсека, винты, батарейные контакты
Примечание
не комбинируется с декоративным уплотнением DI-D.
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
82504135 BS-504-F-7035-G.dxf
(2.4 MB)
Чертеж изделия в формате PDF:
82504135 BS-504-F-7035.pdf
(232.3 KB)
Чертеж изделия в формате DXF:
82504135 BS-504-F-7035.dxf
(3.1 MB)
Чертеж для макс. размеров плат в формате PDF:
82504135 BS-504-F-7035-pcb.pdf
(181.3 KB)
Чертеж для макс. размеров плат в формате DXF:
82504135 BS-504-F-7035-pcb.dxf
(1.1 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline ru.pdf(2.2 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 8108e599-5f61-45ba-a7da-a15cdc5b18a3
