BOS-Streamline | BS 403 F с отсеком для 3 батареек микро (AAА), IP 40 (IP 65¹)
BS 403 F-7024
№ заказа: 82403124
BS 403 F-7024
№ заказа: 82403124
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты

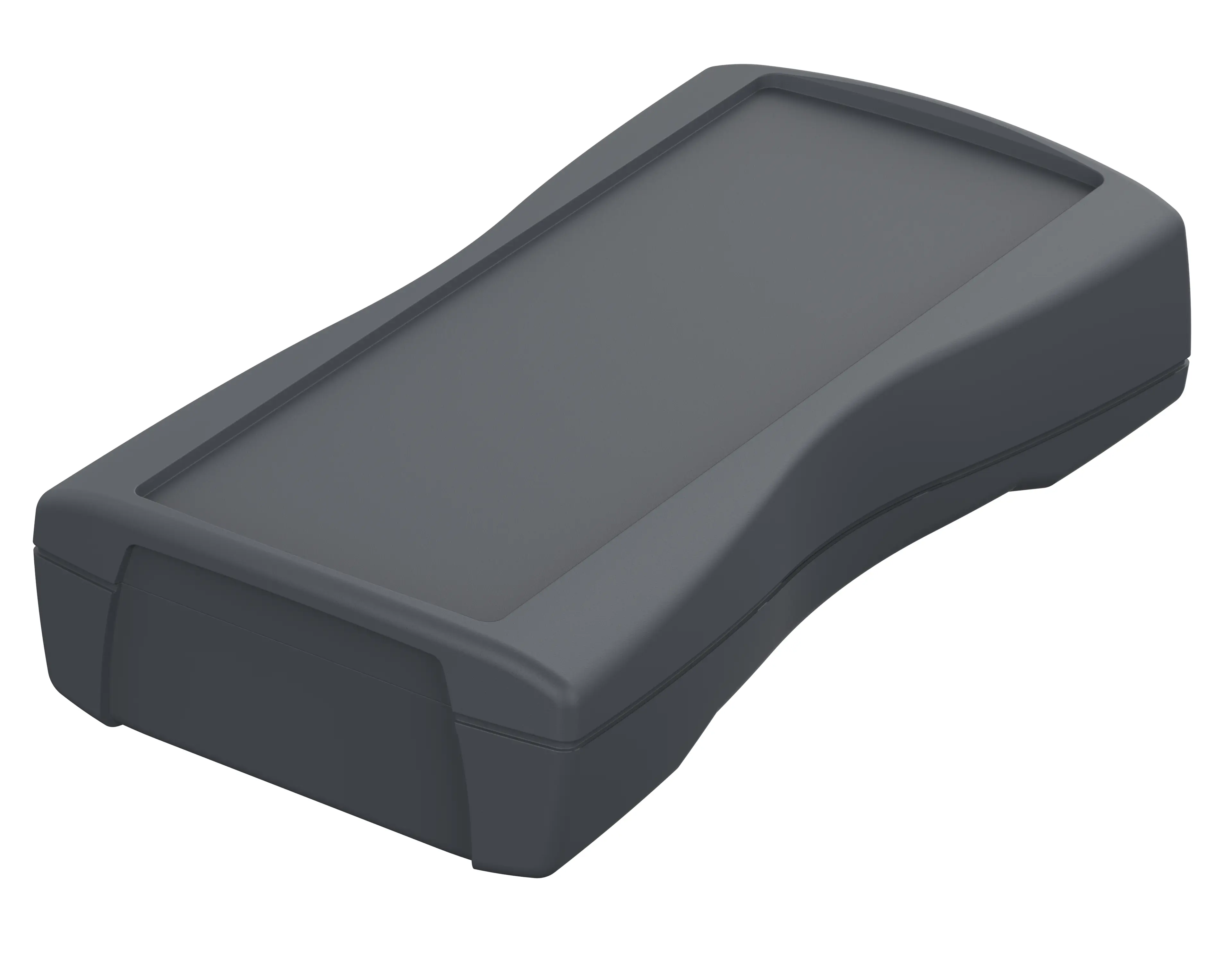

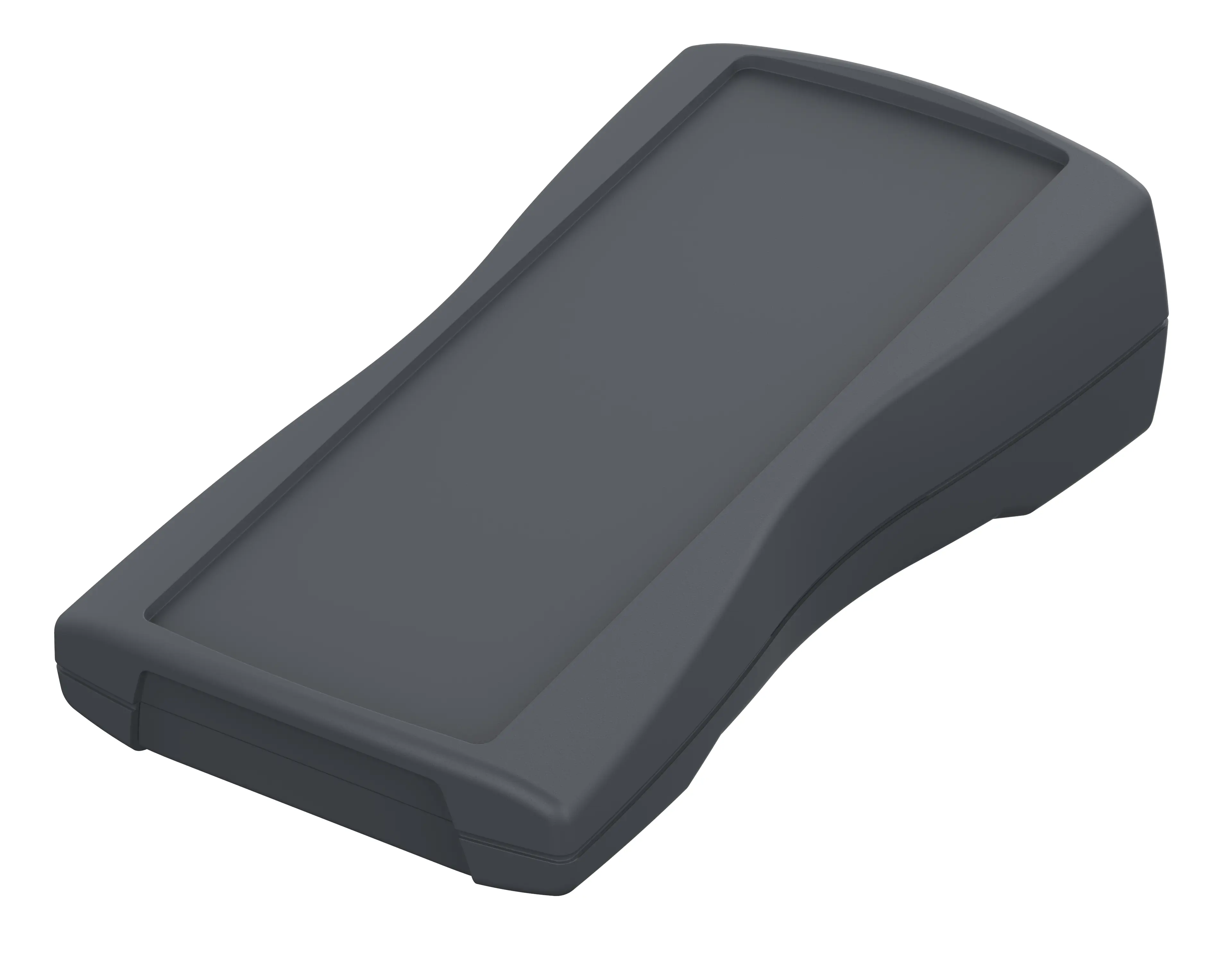

119.3 x 64.9 x 26.5 мм
Цвет группы корпусов
графитово-серый, похоже на RAL 7024
Класс защиты
IP
40
,
65
NEMA
1,3
Материал корпуса
АБС, декоративное уплотнение из TPE (термоэластопласт); Детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

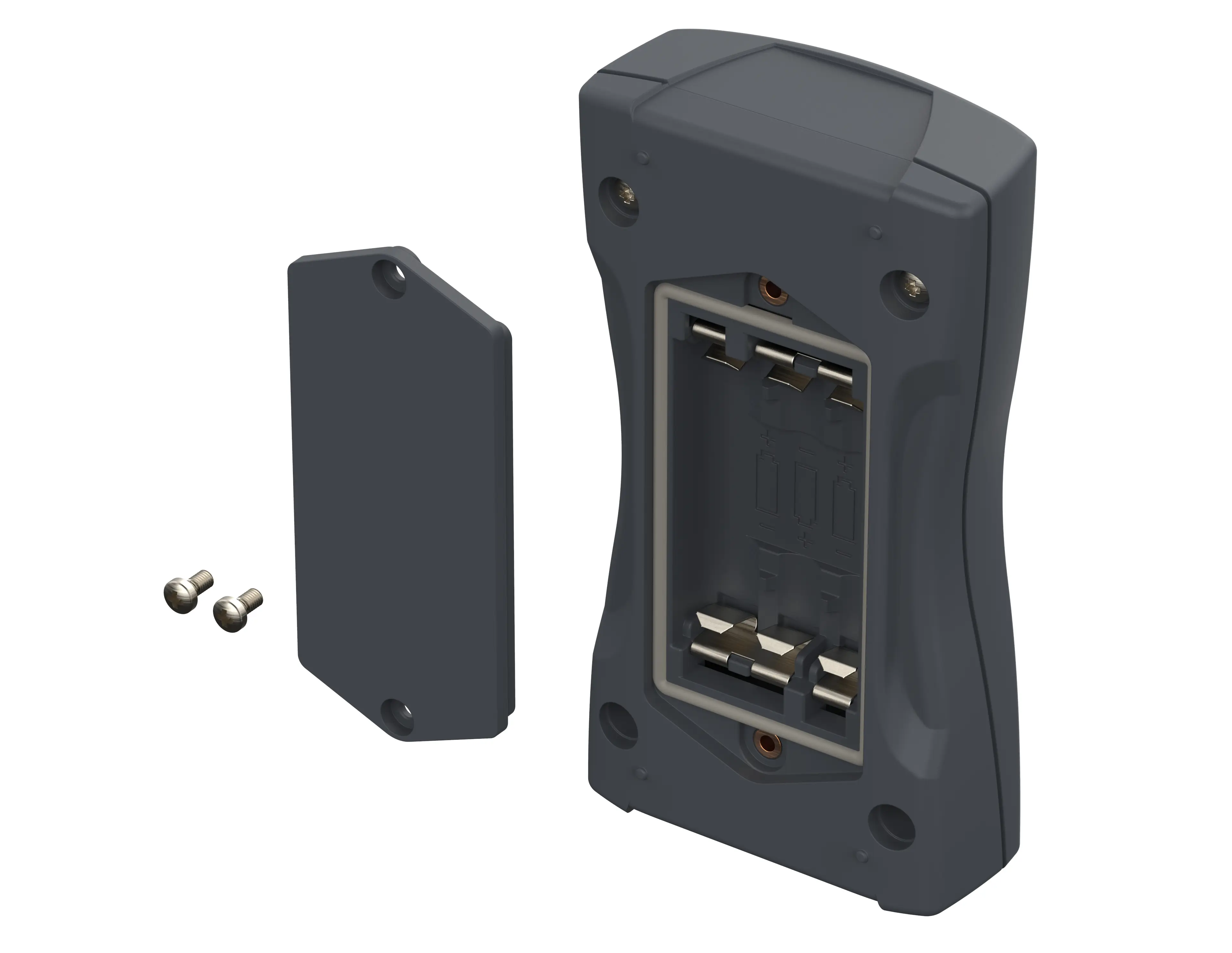

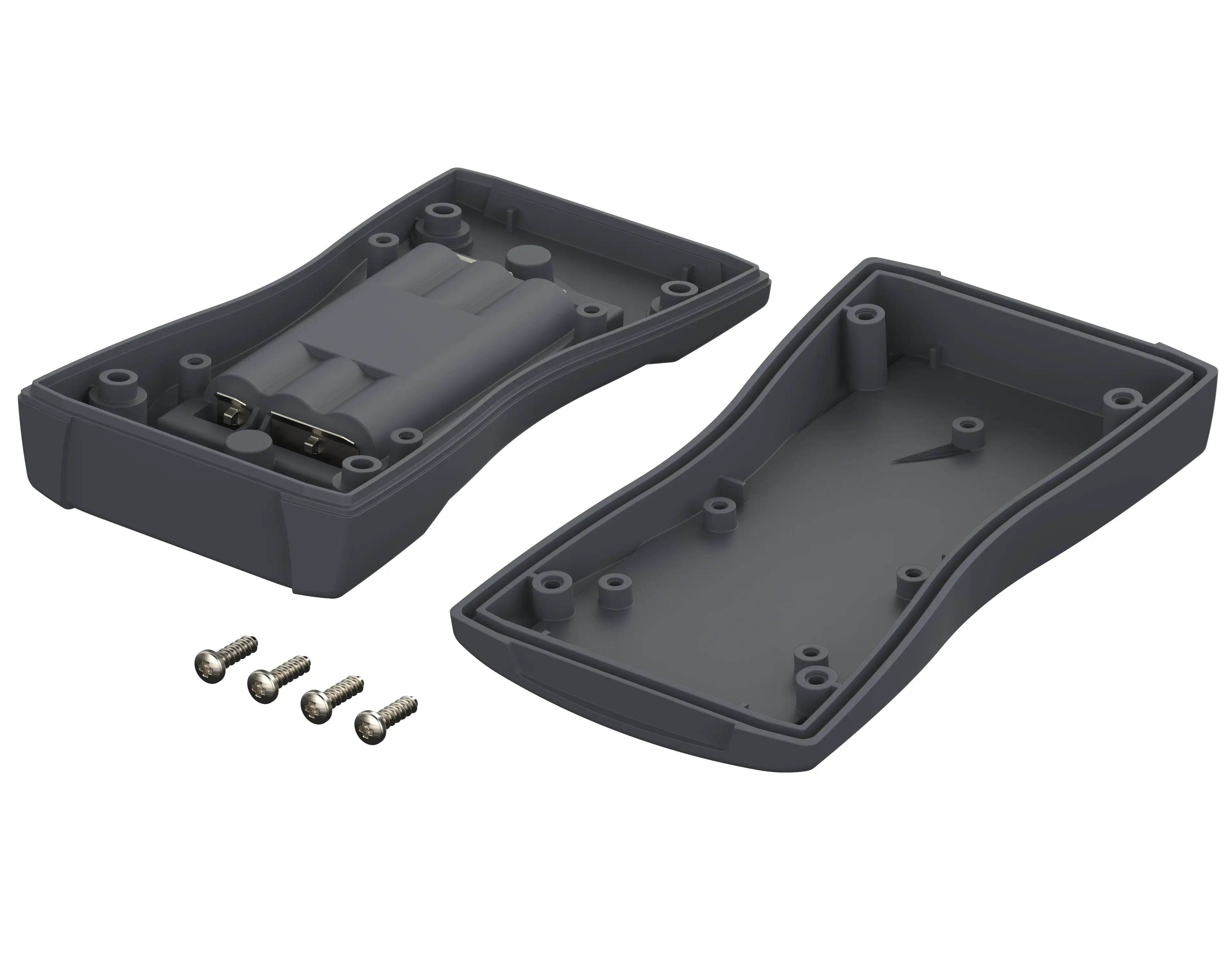

Верхняя и нижняя часть, 4 винта, крышка батарейного отсека, уплотнение батарейного отсека, винты, батарейные контакты
Примечание
При помощи декоративное уплотнение DI-D может дооснащаться на класс защиты IP 65
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
82403124 BS-403-F-7024-G.dxf
(1.9 MB)
Чертеж изделия в формате PDF:
82403124 BS-403-F-7024.pdf
(157.0 KB)
Чертеж изделия в формате DXF:
82403124 BS-403-F-7024.dxf
(2.4 MB)
Чертеж для макс. размеров плат в формате PDF:
82403124 BS-403-F-7024-pcb.pdf
(83.3 KB)
Чертеж для макс. размеров плат в формате DXF:
82403124 BS-403-F-7024-pcb.dxf
(1.3 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline ru.pdf(2.2 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 7f8d8759-ac54-4110-acab-ca7eac11dce9
