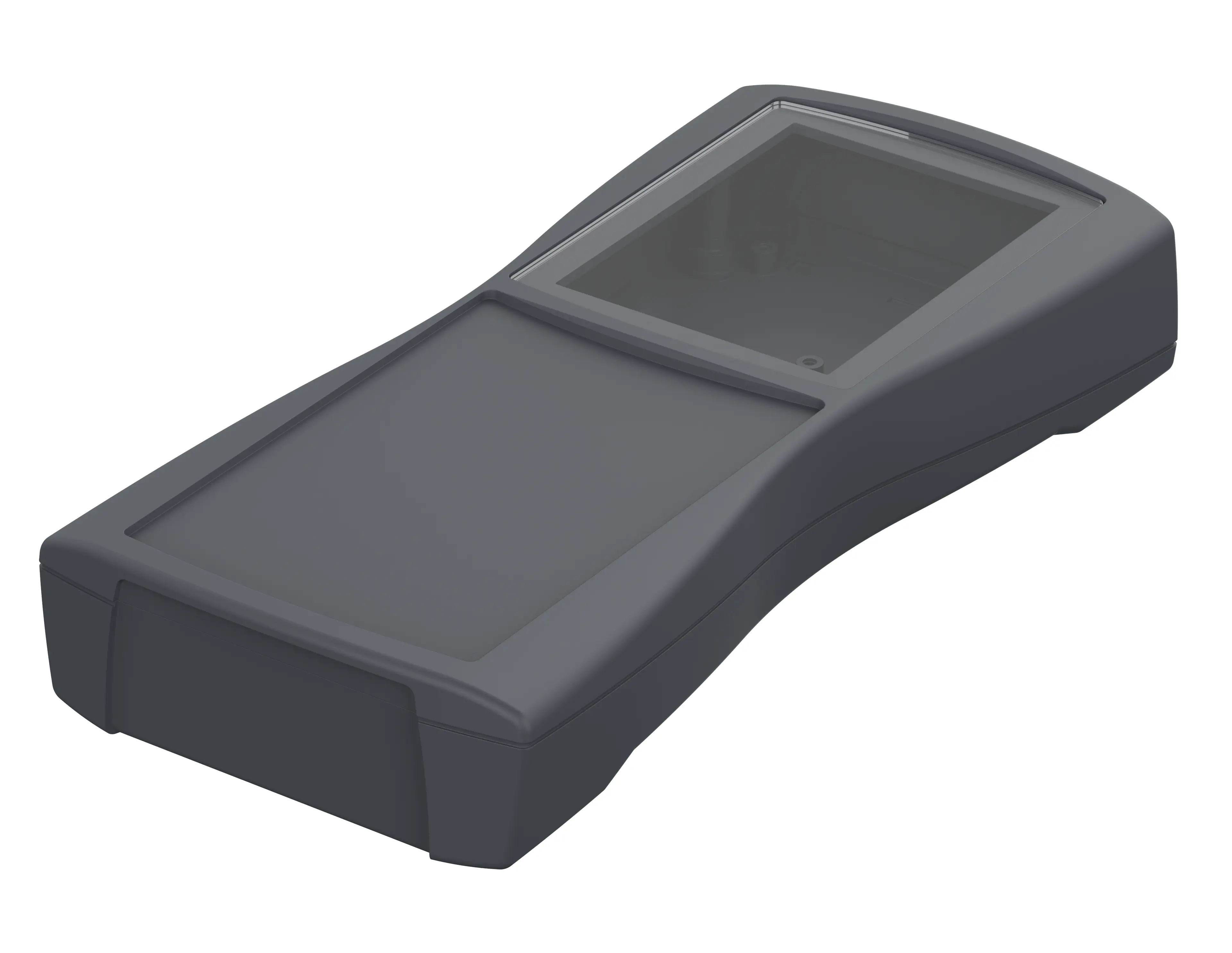

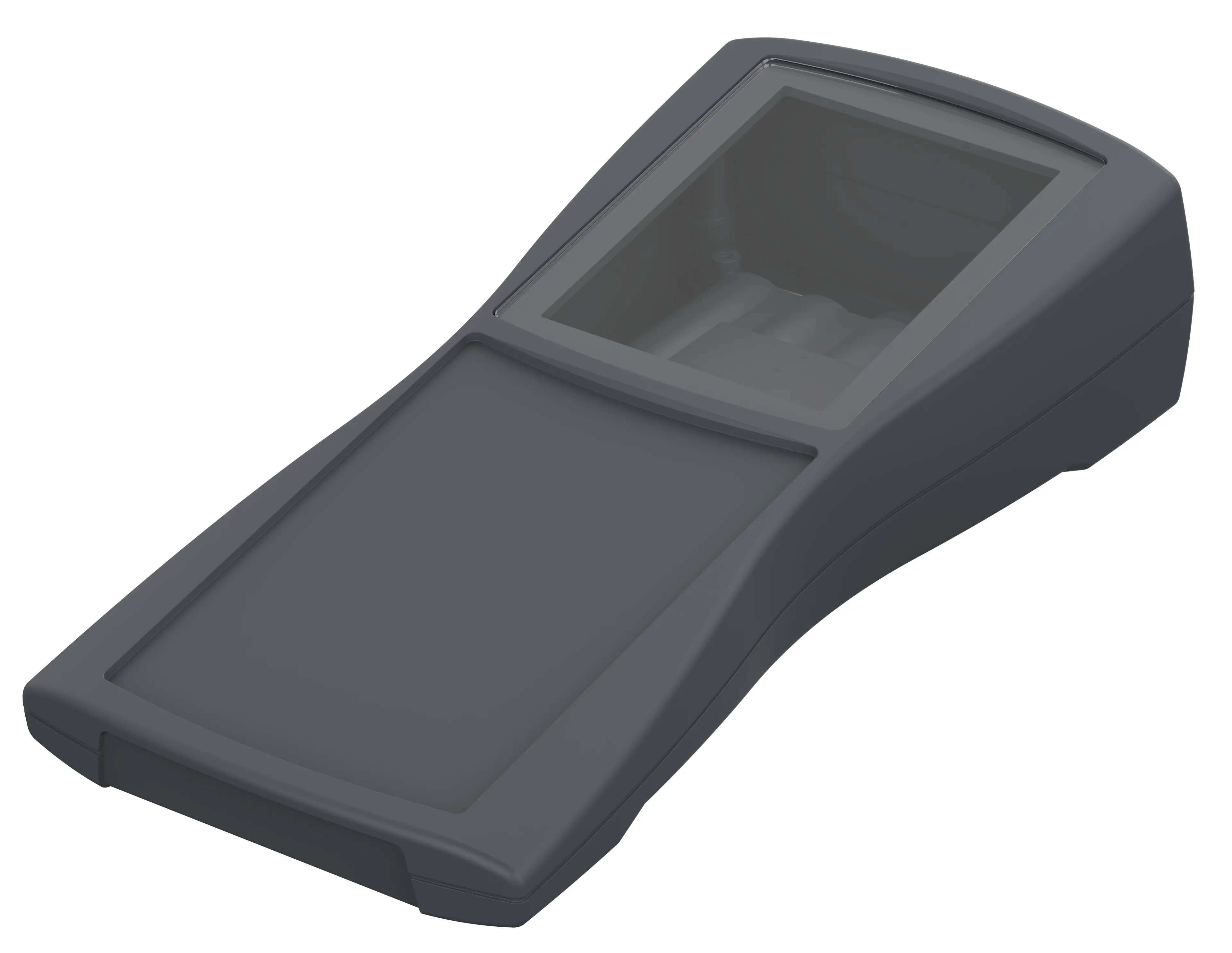

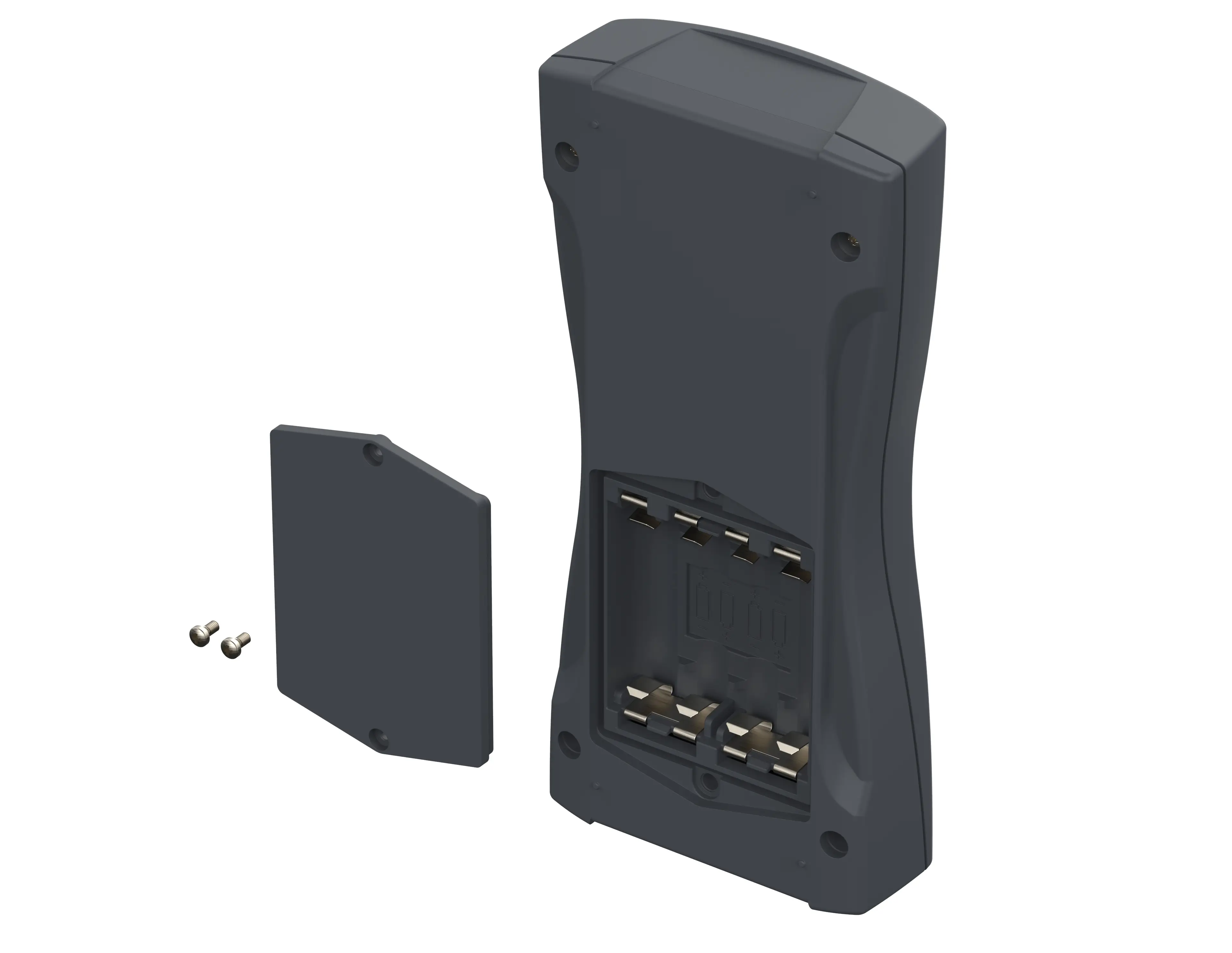

BOS-Streamline | BS 801 DIS с отсеком для 4 батареек типа АА, IP 40
BS 801 DIS-7024
№ заказа: 82801224
BS 801 DIS-7024
№ заказа: 82801224
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.
Чертеж изделия
Концепция корпуса
Характеристики
Габариты
209.3 x 98 x 34.8 мм
Цвет группы корпусов
графитово-серый
Класс защиты
IP
40
NEMA
1
Материал корпуса
АБС, декоративное уплотнение из TPE (термоэластопласт); Детали см. в Технических данных
Рабочая температура: -25/70° C
Объем поставки

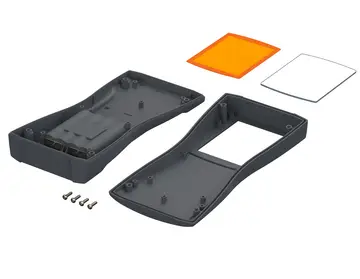

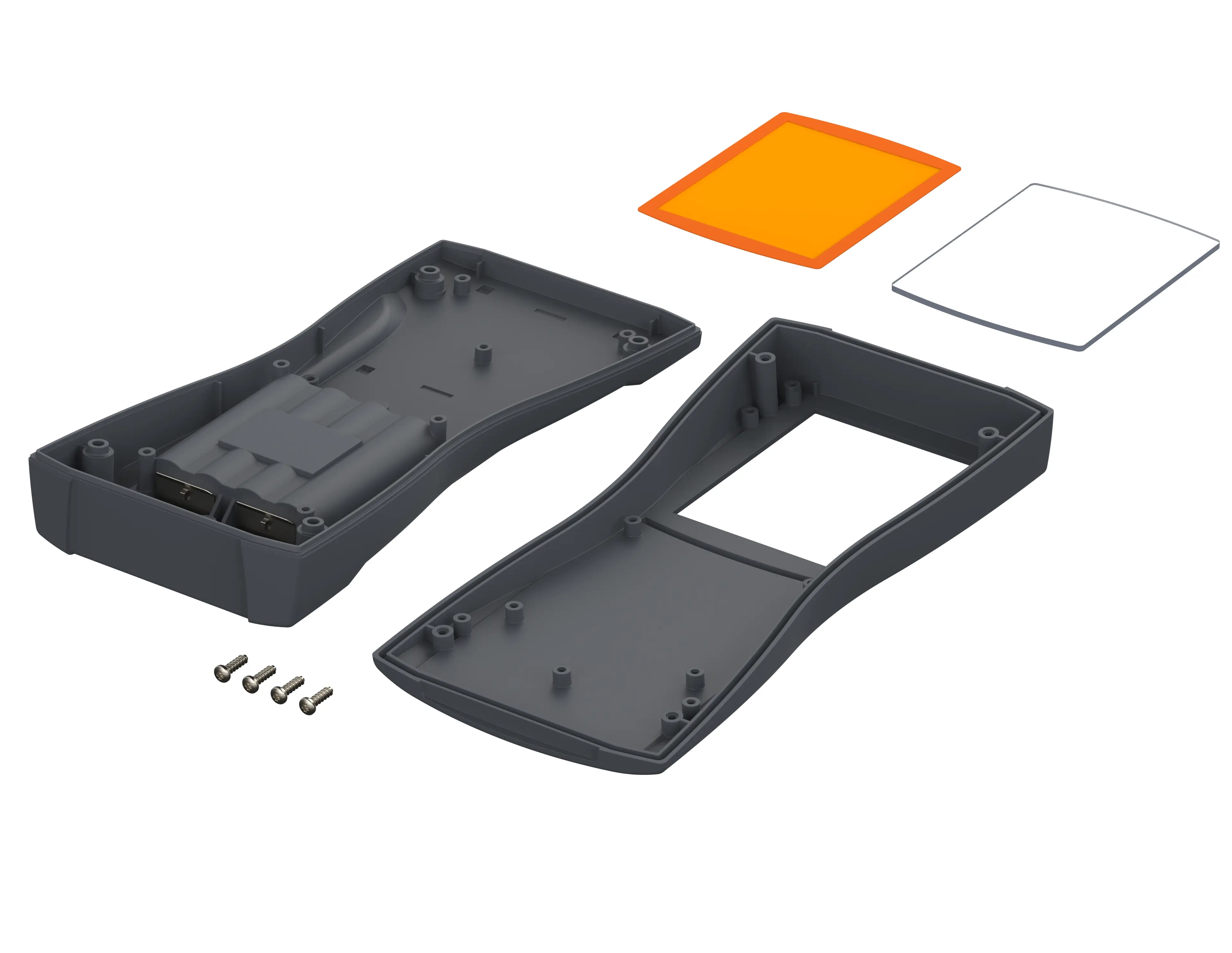

Верхняя и нижняя часть, дисплейное окно, клеевая плёнка, крышка батарейного отсека, винты, батарейные контакты, 4 винта
Примечание
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
82801224 BS-801-DIS-7024-G.dxf
(1.5 MB)
Чертеж изделия в формате PDF:
82801224 BS-801-DIS-7024.pdf
(223.5 KB)
Чертеж изделия в формате DXF:
82801224 BS-801-DIS-7024.dxf
(3.7 MB)
Чертеж для макс. размеров плат в формате PDF:
82801224 BS-801-DIS-7024-pcb.pdf
(106.2 KB)
Чертеж для макс. размеров плат в формате DXF:
82801224 BS-801-DIS-7024-pcb.dxf
(1.3 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
ABS MMIA Polyman
(Корпуса)
ABS Elix H605
(Корпуса)
PC Exolon GP
(Дисплейное окно)
- bos-streamline ru.pdf(2.2 MB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- 080b59b0-ca78-4acd-9870-f2a62ef60363
Подходящие комплектующие
Декоративные уплотнения
