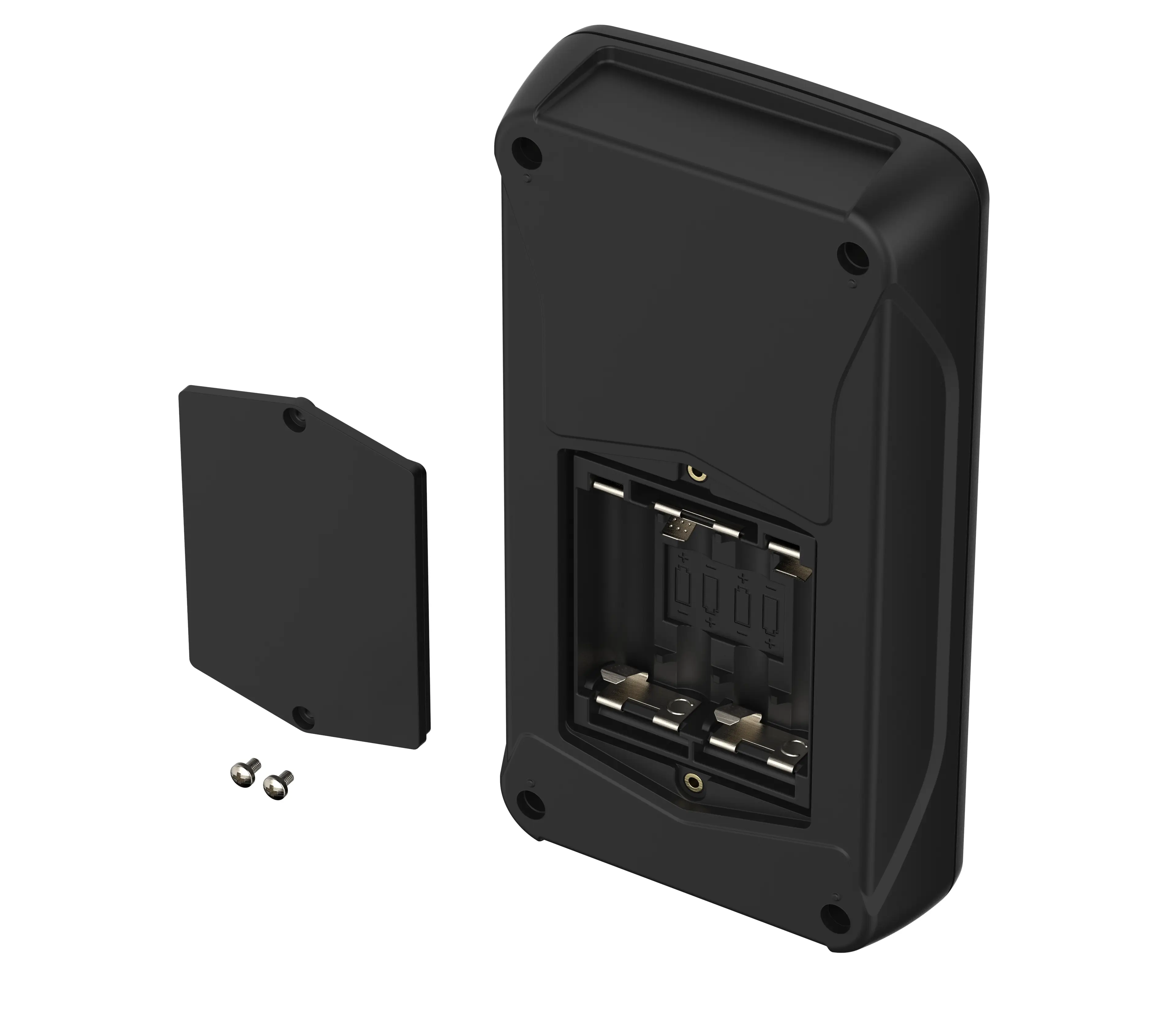

BoPad | Ручные корпуса с батарейным отсеком, IP40 (IP65)
BOP 900 BE4MN-9005
№ заказа: 35190025
BOP 900 BE4MN-9005
№ заказа: 35190025
Корзина
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

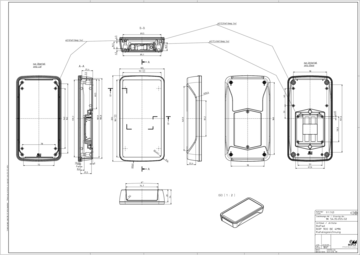

Чертеж изделия
Концепция корпуса
Характеристики
Габариты
200 x 105 x 34 мм
Цвет группы корпусов
Черный янтарь, похоже на RAL 9005
Класс защиты
IP
40
,
65
NEMA
1,3
Материал корпуса
Корпус: ABS
Уплотнение / Противоударная защита: TPE
Подробности приведены в разделе технической информации
Рабочая температура: -25/70° C
Объем поставки

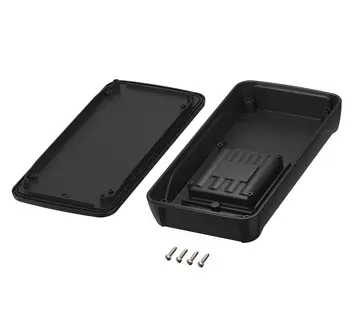

Верхняя и нижняя часть, 4 винта, крышка батарейного отсека, винты, батарейные контакты
Примечание
При использовании BOP_ DI уровень защиты повышается до IP65.
Размеры указаны приблизительно. Точные значения приведены на чертеже соответствующего изделия.
Обратите внимание!
Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать
компенсатор давления
.
Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.
Техническая информация / Материалы для скачивания
3D-данные по изделиям в формате STEP:
Login to download
Чертеж для механической обработки:
35190025 BOP-900-BE-4MN-9005-G.dxf
(1.4 MB)
Чертеж изделия в формате PDF:
35190025 BOP-900-BE4MN-9005.pdf
(240.3 KB)
Чертеж изделия в формате DXF:
35190025 BOP-900-BE4MN-9005.dxf
(2.7 MB)
Чертеж для макс. размеров плат в формате PDF:
35190025 BOP-900-BE-4MN-9005-pcb.pdf
(181.3 KB)
Чертеж для макс. размеров плат в формате DXF:
35190025 BOP-900-BE-4MN-9005-pcb.dxf
(1.1 MB)
ABS MMIA Polyman
(Корпуса)
ABS Elix H605
(Корпуса)
- bopad ru.pdf(1,008.4 KB)
Подходящие комплектующие
Дизайнерское уплотнение с уровнем защиты, IP65
Крышечки покрытия винтов для винтовых соединений корпуса
Противоударная защита
