Alurail | Комплект заземления основных профилей

AR-E

№ заказа: 87309010

AR-E

№ заказа: 87309010

Корзина

Показать корзинуСкачать изображение для вывода на печать

Выберите:Технический паспорт изделия, включ. комплектующие (прибл. 2-5 стр.)Просмотр перед печатью, не включ. комплектующие (прибл. 1 стр.)

* = Поставляется по запросу.

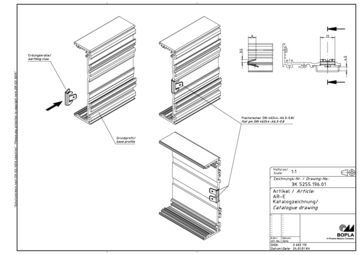

Чертеж изделия

Концепция корпуса

Характеристики

никелированный

Прессованные профили: Al Mg Si 0,5, анодированные; профильные колпачки: полиамид 6,6-FR; детали см. в Технических данных

Рабочая температура: -25/110° C

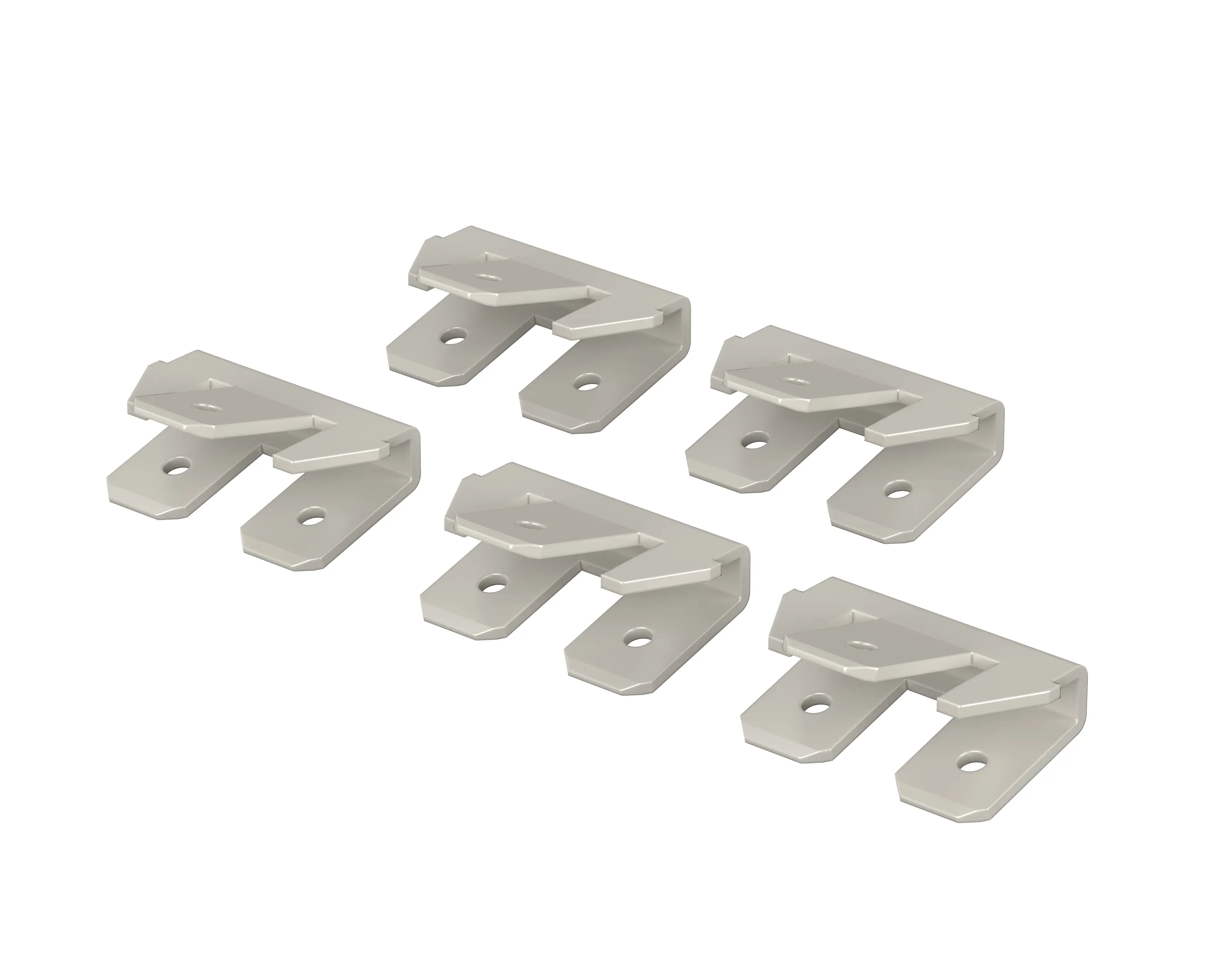

5 заземляющих захватов

Заземляющий захват впрессовывается в основной профиль. Анодированное покрытие рри монтаже разрывается и обеспечивается надёжный контакт. С помощью обычных имеющихся в торговле кабельных наконечников для плоских разъёмов по DIN 46244-A6.3-0.8 можно реализовать заземление частей корпуса или встраиваемых частей.

Не может использоваться напрямую с панелями AR....KS-AL. Боковые панели подлежат дополнительной обработке для использования заземляющих скоб.

Обратите внимание!

Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать компенсатор давления .

Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.

» Дополнительная информация
