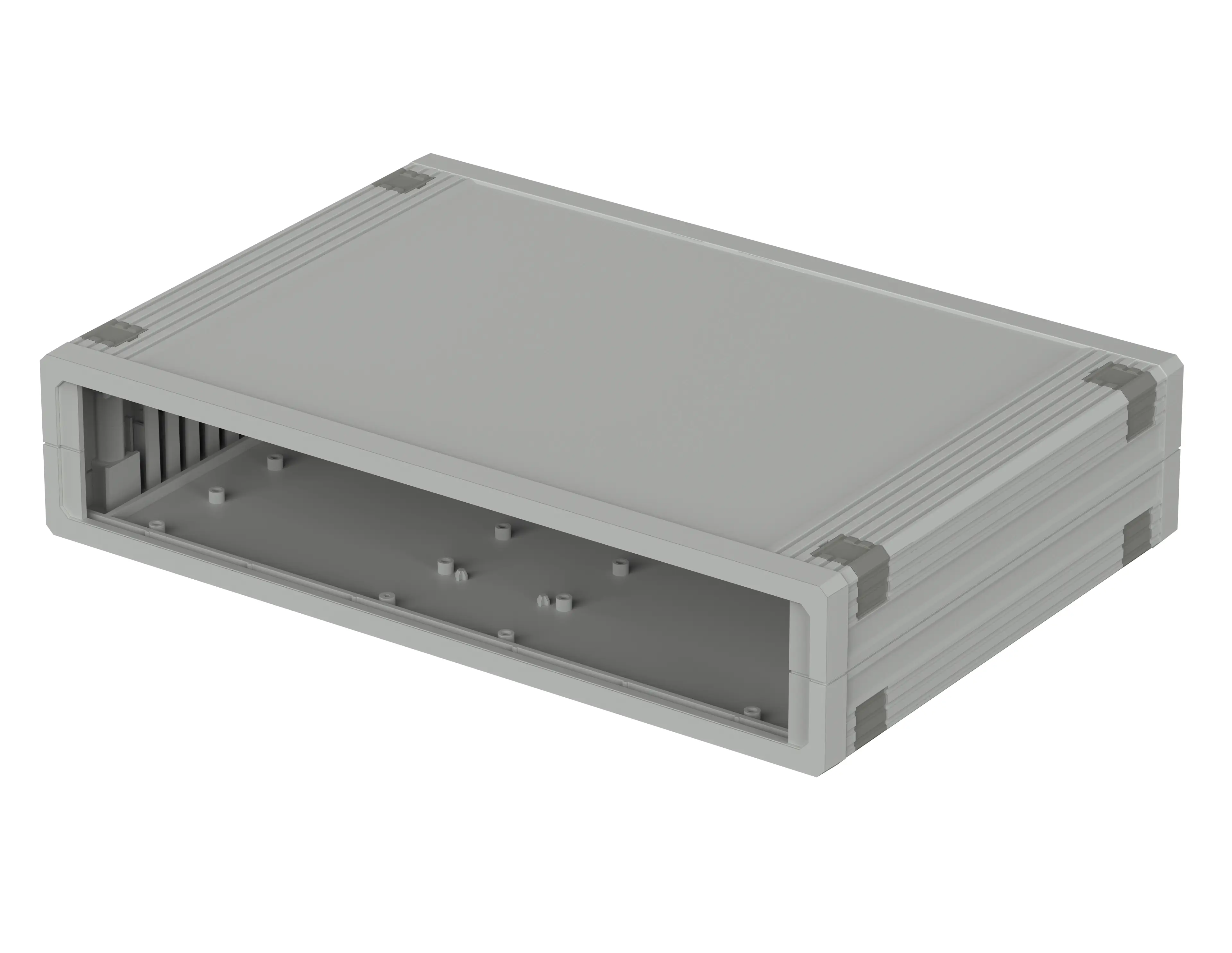

Ultramas | Caja cerrada
UM 62009
Referencia: 55620000
UM 62009
Referencia: 55620000
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
290.9 x 198.9 x 62.2 mm
U
6
UP
9
Color
Gris luminoso, similar a RAL 7035
Tipo de protección
IP
40
NEMA
1
Material de la caja
ABS; para más detalles, consultar la Información técnica
Volumen de suministro

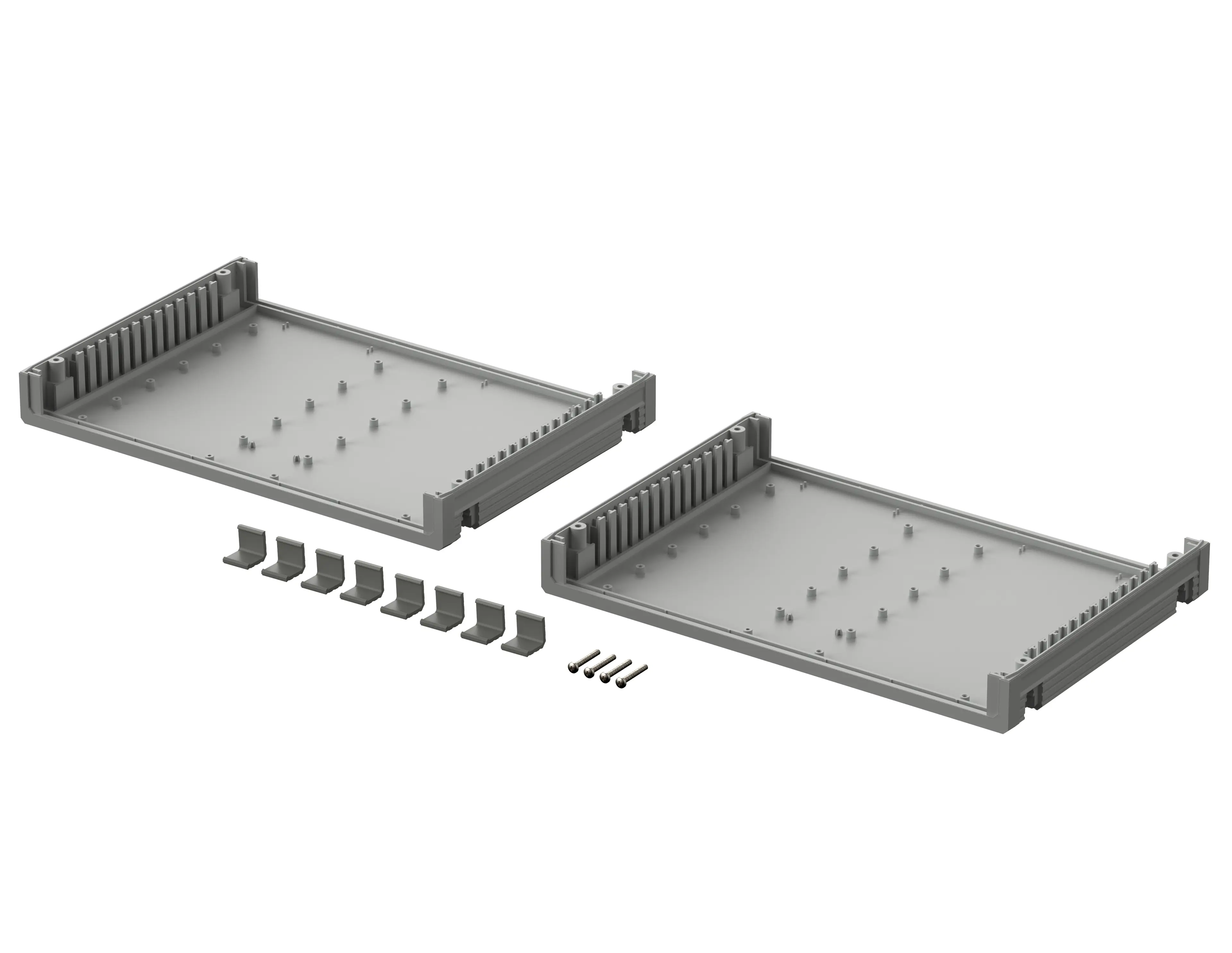

2 semicarcasas, 8 cubiertas, 4 pies de goma, 4 tornillos
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
55620000 UM-62009-G.dxf
(956.0 KB)
Dibujo de producto en formato PDF:
55620000 UM-62009.pdf
(66.3 KB)
Dibujo de producto en formato DXF:
55620000 UM-62009.dxf
(716.5 KB)
- ultramas en.pdf(778.4 KB)
Accesorios compatibles
Elementos de conexión
Estribos para montaje mural
Juego de pies de apoyo
Kit de extensión cerrado y con ranuras para ventilación (L), 3 UP/9 UP
Kit de pies abatibles
Placas frontales, 2 mm, ABS, gris luminoso, similar a RAL 7035, superficie estructurada por un lado
