Ultramas | Cajas con ranuras para ventilación
Cajas con ranuras para ventilación en la tapa superior y la base
| Modelo | Referencia | A | B | C | b1 | IP | NEMA | U | UP |

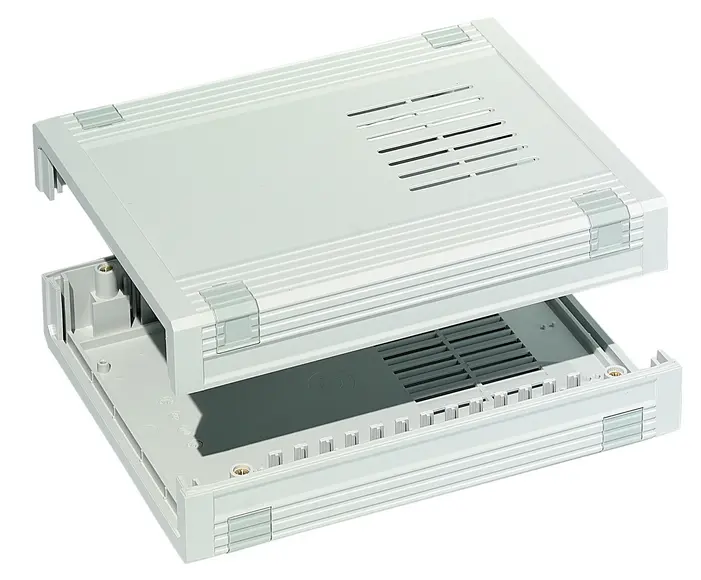

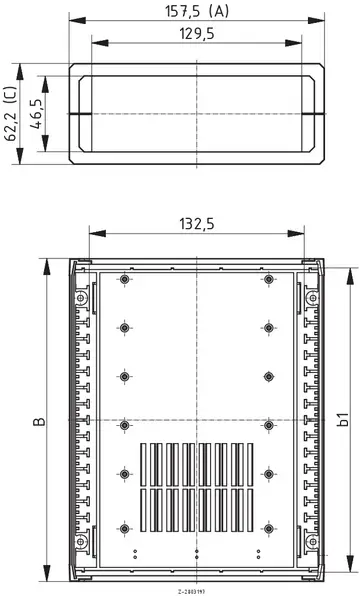

| UM 32009 L | 55320010 | 157.5 | 198.9 | 62.2 | 187.3 | 30 | 1 | 3 | 9 |
| UM 32609 L | 55326010 | 157.5 | 258.9 | 62.2 | 247.3 | 30 | 1 | 3 | 9 |
Notas:
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Volumen de suministro:
2 semicarcasas, 8 cubiertas, 4 pies de goma, 4 tornillos
2 semicarcasas, 8 cubiertas, 4 pies de goma, 4 tornillos
Cajas con ranuras para ventilación en la tapa superior y la base
| Modelo | Referencia | A | B | C | IP | NEMA | U | UP |

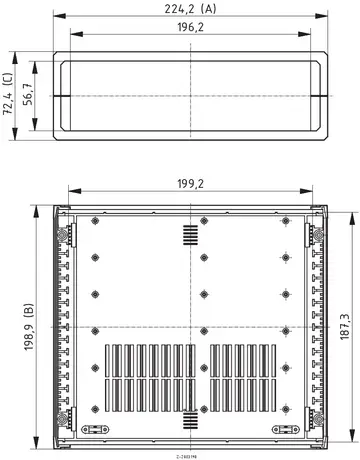

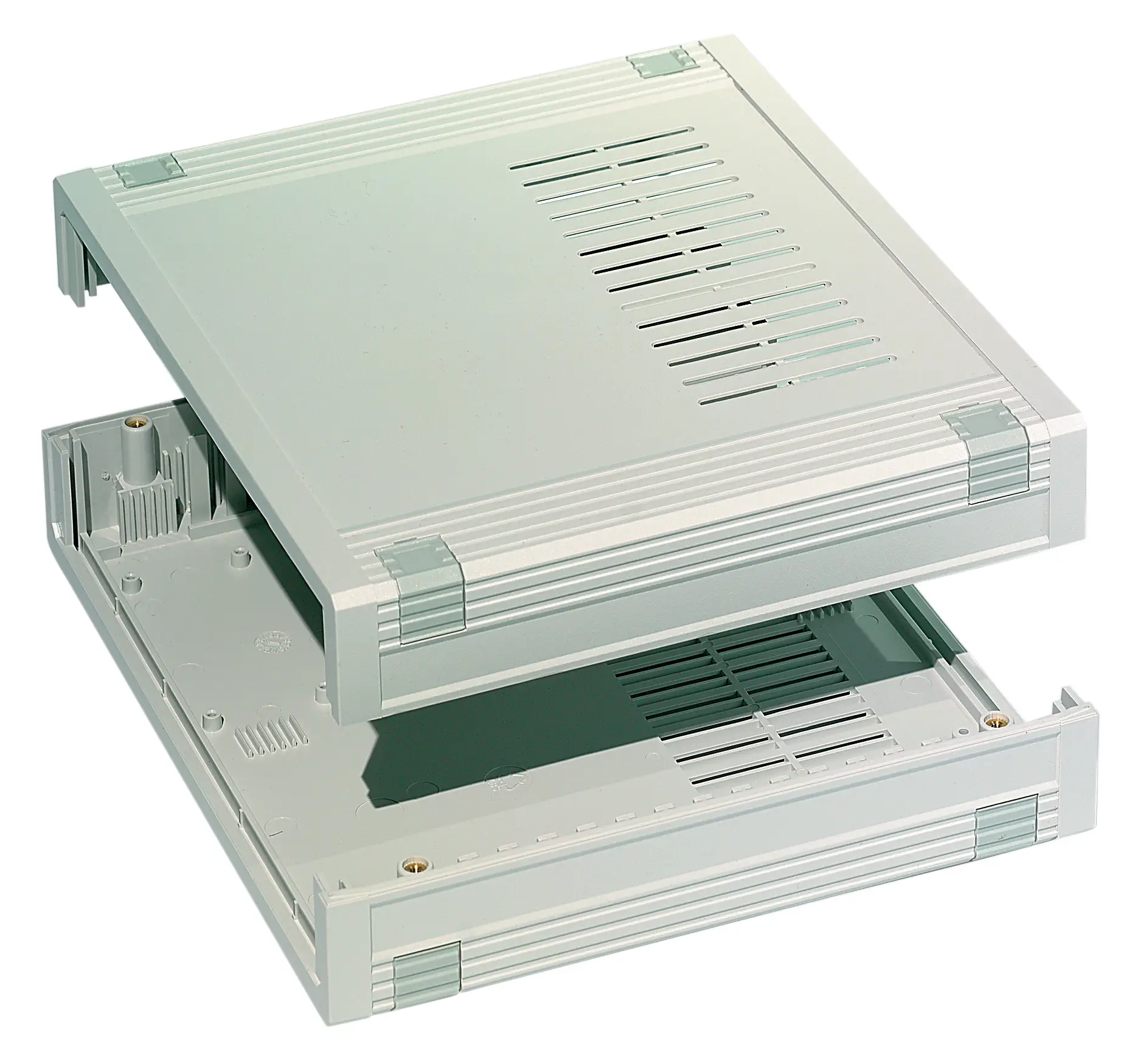

| UM 52011 L | 55520020 | 224.2 | 198.9 | 72.4 | 30 | 1 | 4.5 | 11 |
Notas:
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Volumen de suministro:
2 semicarcasas, 8 cubiertas, 4 pies de goma, 4 tornillos
2 semicarcasas, 8 cubiertas, 4 pies de goma, 4 tornillos
Cajas con ranuras para ventilación en la tapa superior y la base
| Modelo | Referencia | A | B | C | b1 | IP | NEMA | U | UP |

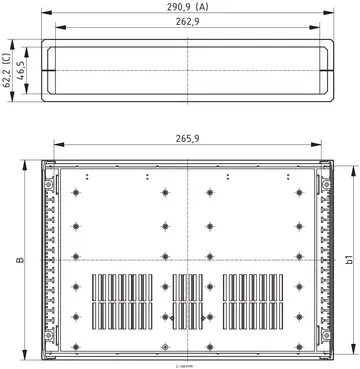

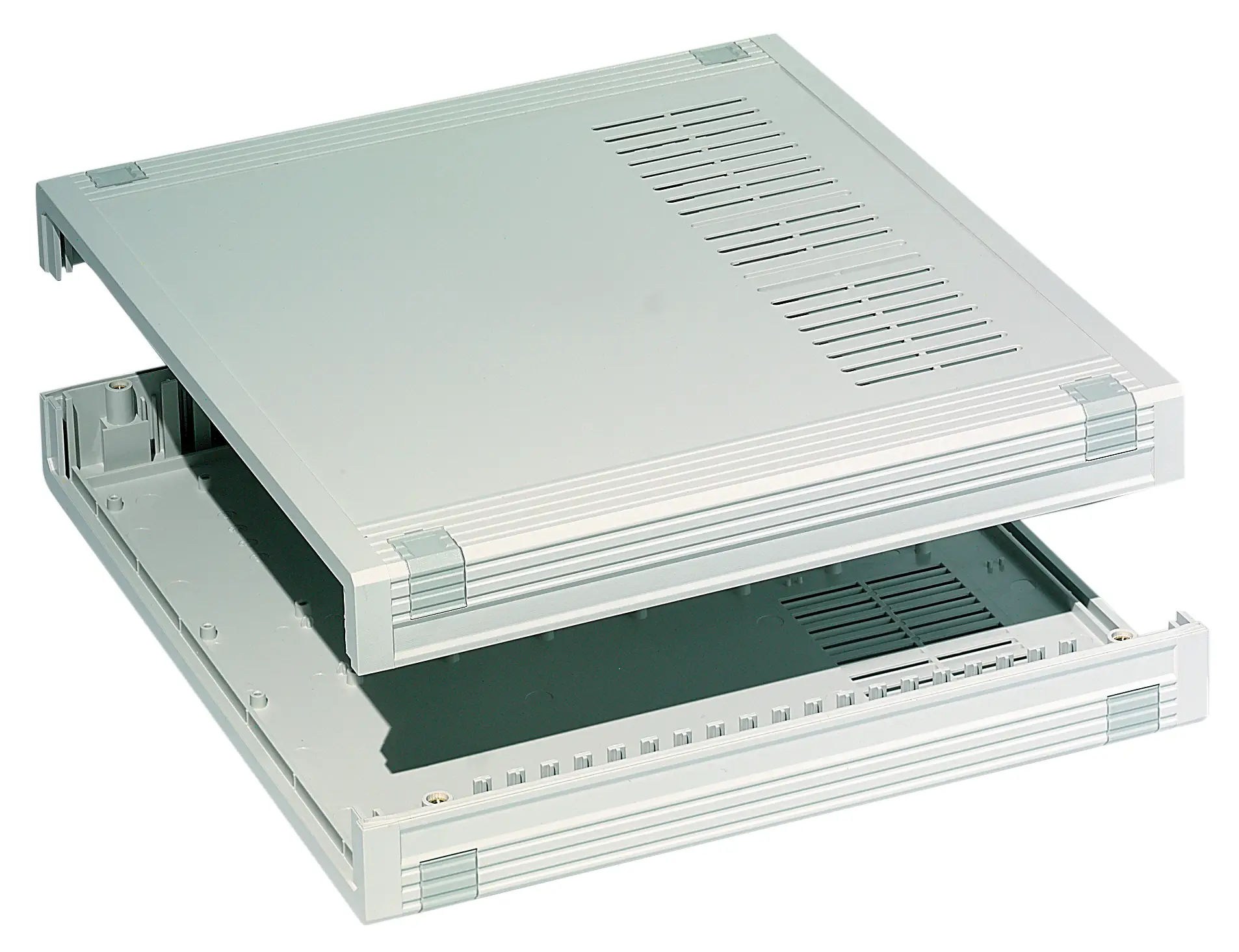

| UM 62009 L | 55620010 | 290.9 | 198.9 | 62.2 | 187.3 | 30 | 1 | 6 | 9 |
| UM 62609 L | 55626010 | 290.9 | 258.9 | 62.2 | 247.3 | 30 | 1 | 6 | 9 |
Notas:
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Volumen de suministro:
2 semicarcasas, 8 cubiertas, 4 pies de goma, 4 tornillos
2 semicarcasas, 8 cubiertas, 4 pies de goma, 4 tornillos
