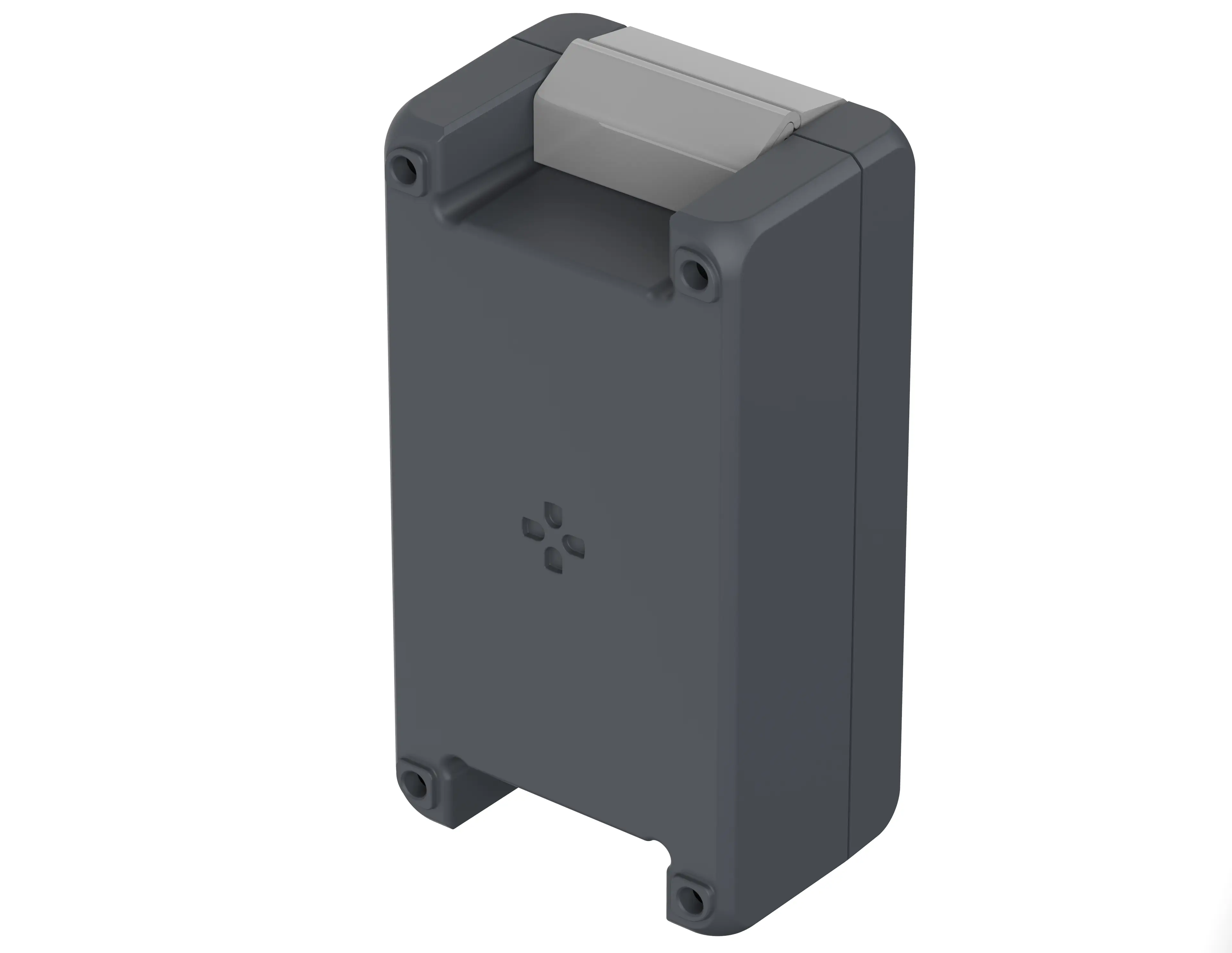

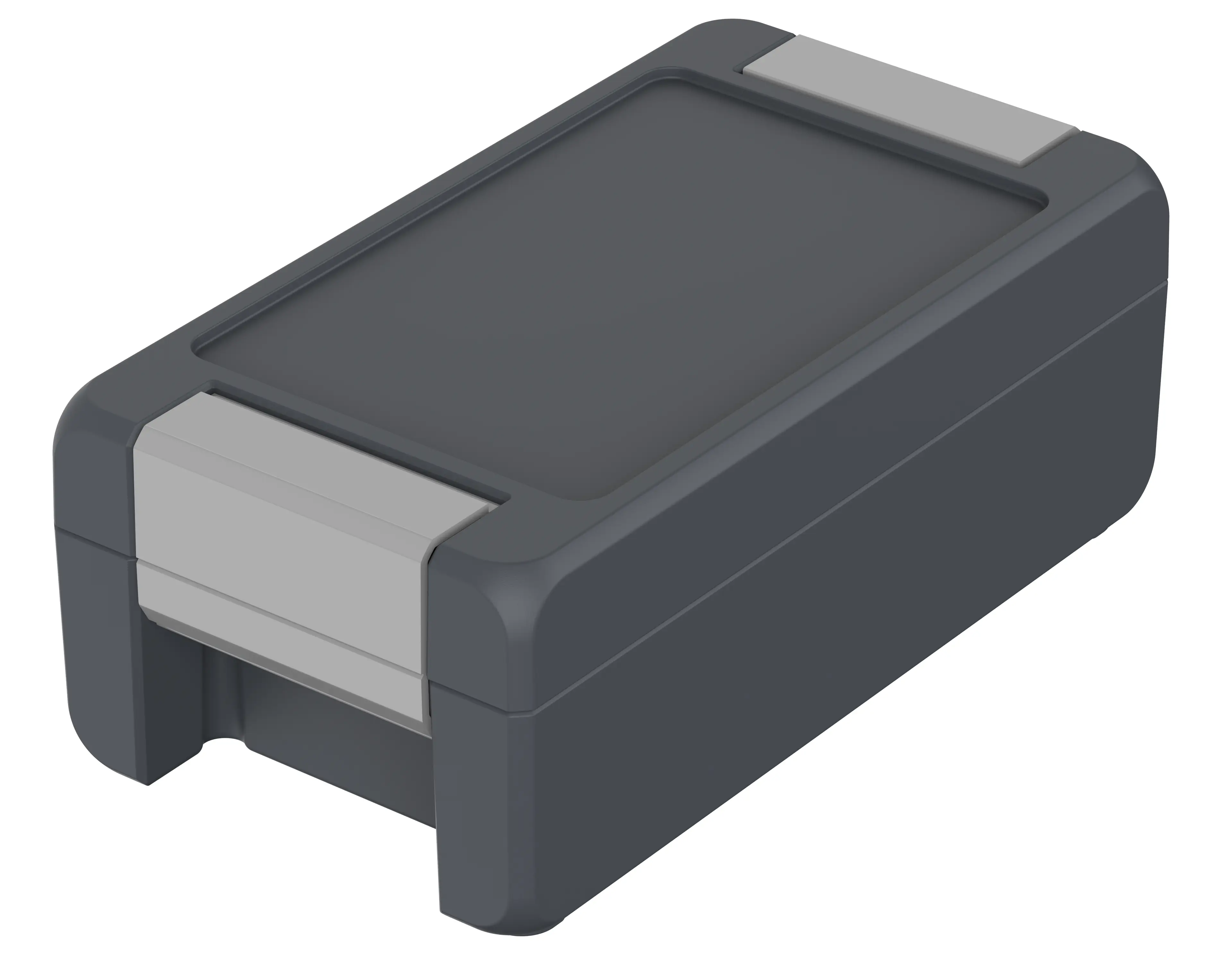

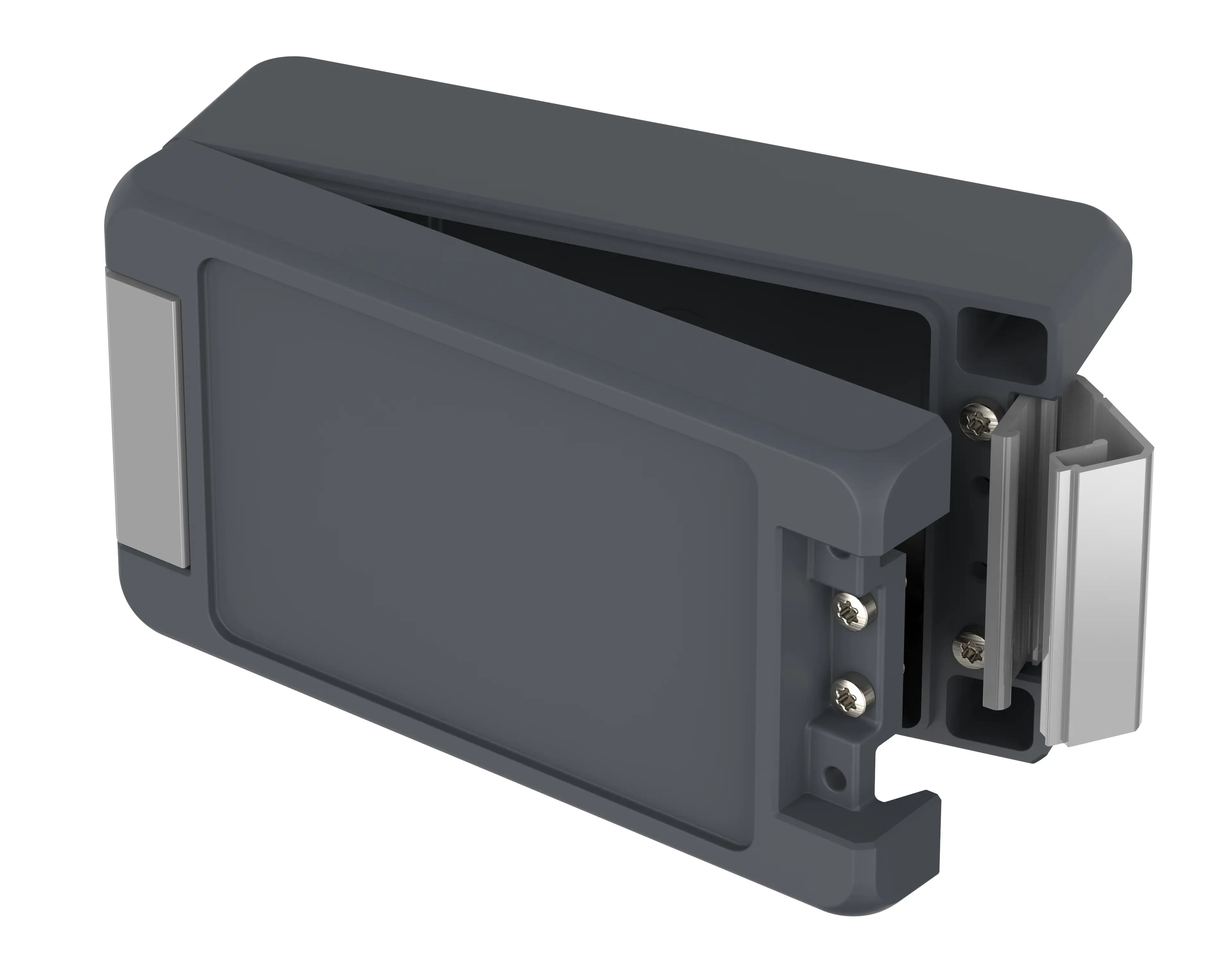

Bocube Alu | Caja con tapa para lámina, gris grafito, cubiertas anodizadas, con bisagra y junta de silicona para la tapa, max. IP66
BA 140806 F SIL-7024
Referencia: 00123124.SIL*
BA 140806 F SIL-7024
Referencia: 00123124.SIL*
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
159 x 86 x 60 mm
Color
Gris grafito, similar a RAL 7024
Tipo de protección
IP
66
NEMA
3
Protección contra golpes
IK 07,08
Material de la caja
Caja: GD Al Si 12, junta de espuma de PU
Bisagras/cubiertas: Al Mg Si 0,5 con revestimiento de pintura en polvo/anodizado en color natural
Materiales conformes con el nivel de exigencias R1 o R7 según DIN EN 45545-2, clase de peligrosidad HL3
Temperatura de funcionamiento: -60/140° C
Volumen de suministro

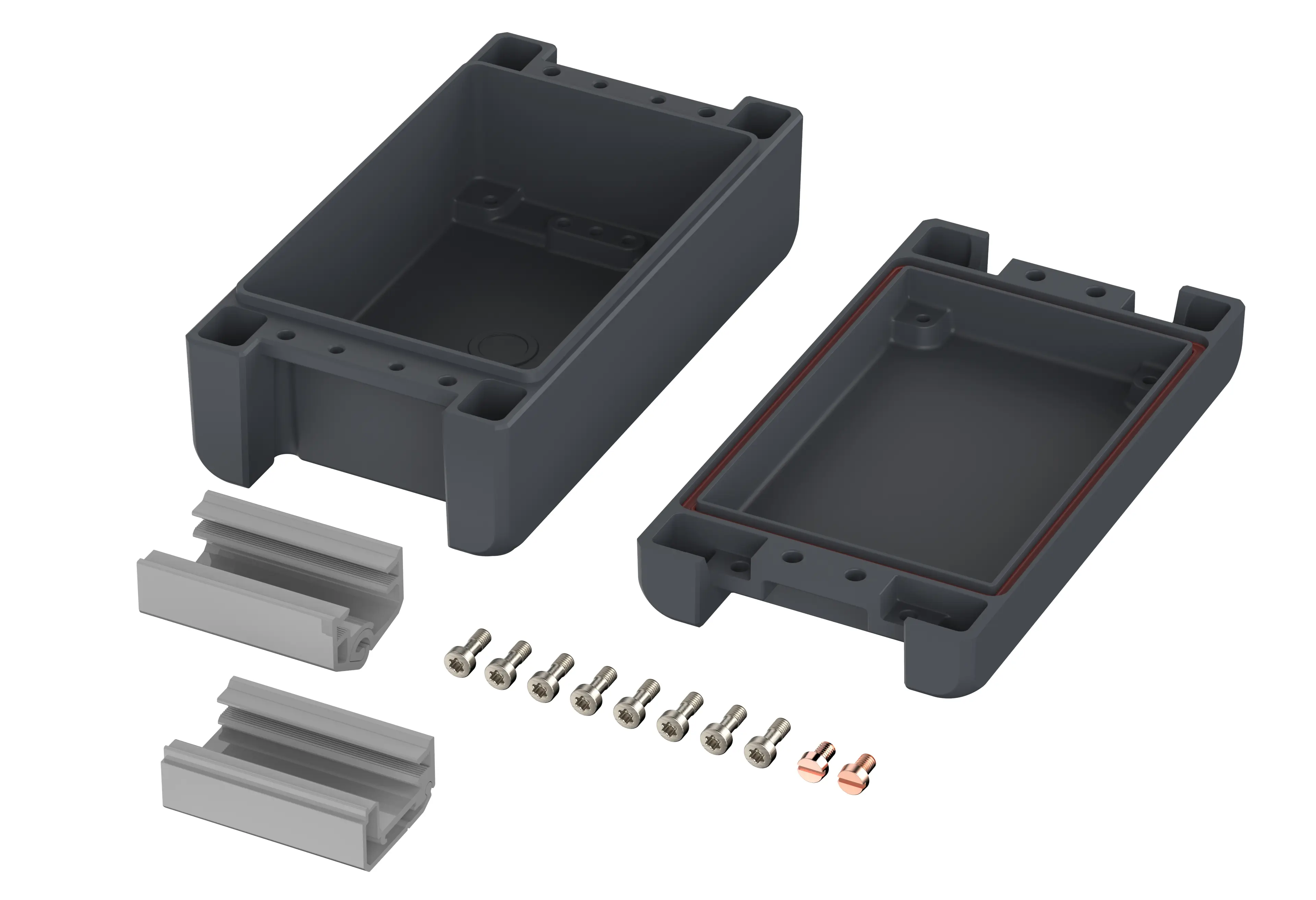

caja incl. bisagra y material de fijación
Nota
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
Dibujo de producto en formato PDF:
00123124.SIL BA-140806-F-SIL-7024.pdf
(294.3 KB)
Dibujo de producto en formato DXF:
- 690 WPZ-Bocube-Alu BA DE.pdf(181.9 KB)
- 690 WPZ-Bocube-Alu BA EN.pdf(157.8 KB)
- 885 WPZ-Bocube-Alu BA-S DE.pdf(219.7 KB)
- 885 WPZ-Bocube-Alu BA-S EN.pdf(213.9 KB)
- 914 WPZ-Bocube-Alu-mit-DAE-D11 BA DE.pdf(221.9 KB)
- 914 WPZ-Bocube-Alu-with-DAE-D11 BA EN.pdf(628.1 KB)
AlSi12 Legierung
(Material de fundición)
AluProfil Legierung
(Material del perfil)
Beschichtung Brillux 5903
(Recubrimiento en polvo)
EN-45545 Coating Brillux 59xx Certificate R1-HL3
(Certificado para el uso en ferrocarriles - Revestimiento de pintura en polvo)
- bocube-alu en.pdf(956.7 KB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accesorios compatibles
DIN rails DIN EN 60715 G 32, Acero galvanizado
DIN rails DIN EN 60715 TH 15, Acero galvanizado
DIN rails DIN EN 60715 TH 35, Acero galvanizado
Estribos para montaje mural
Juego de asideros para Bocube Alu, aluminio con recubrimiento en polvo color plata
Membrana de compensación de presión DAE
Paneles de montaje, papel duro, 2 mm
