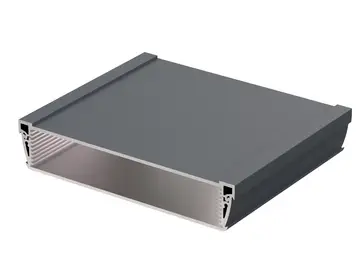

AluStyle | Caja de perfil, dividida en horizontal
ASPH 1835-0150 7024
Referencia: 94272150
ASPH 1835-0150 7024
Referencia: 94272150
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.

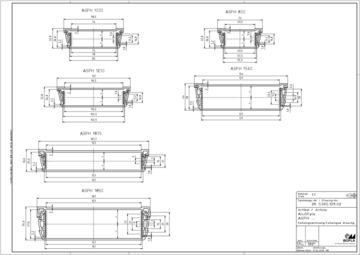

Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
181.7 x 36.6 x 150 mm
Color
Gris grafito, similar a RAL 7024
Tipo de protección
IP
65
NEMA
3
Material de la caja
Perfiles extruidos: Al Mg Si 0,5 con revestimiento de pintura en polvo;
Tapa de fundición inyectada: aleación de zinc Z410 / aluminio GD Al Si 12 (ASD 1540), con revestimiento de pintura en polvo;
Junta: TPE;
Para más detalles, consultar la Información técnica
Volumen de suministro

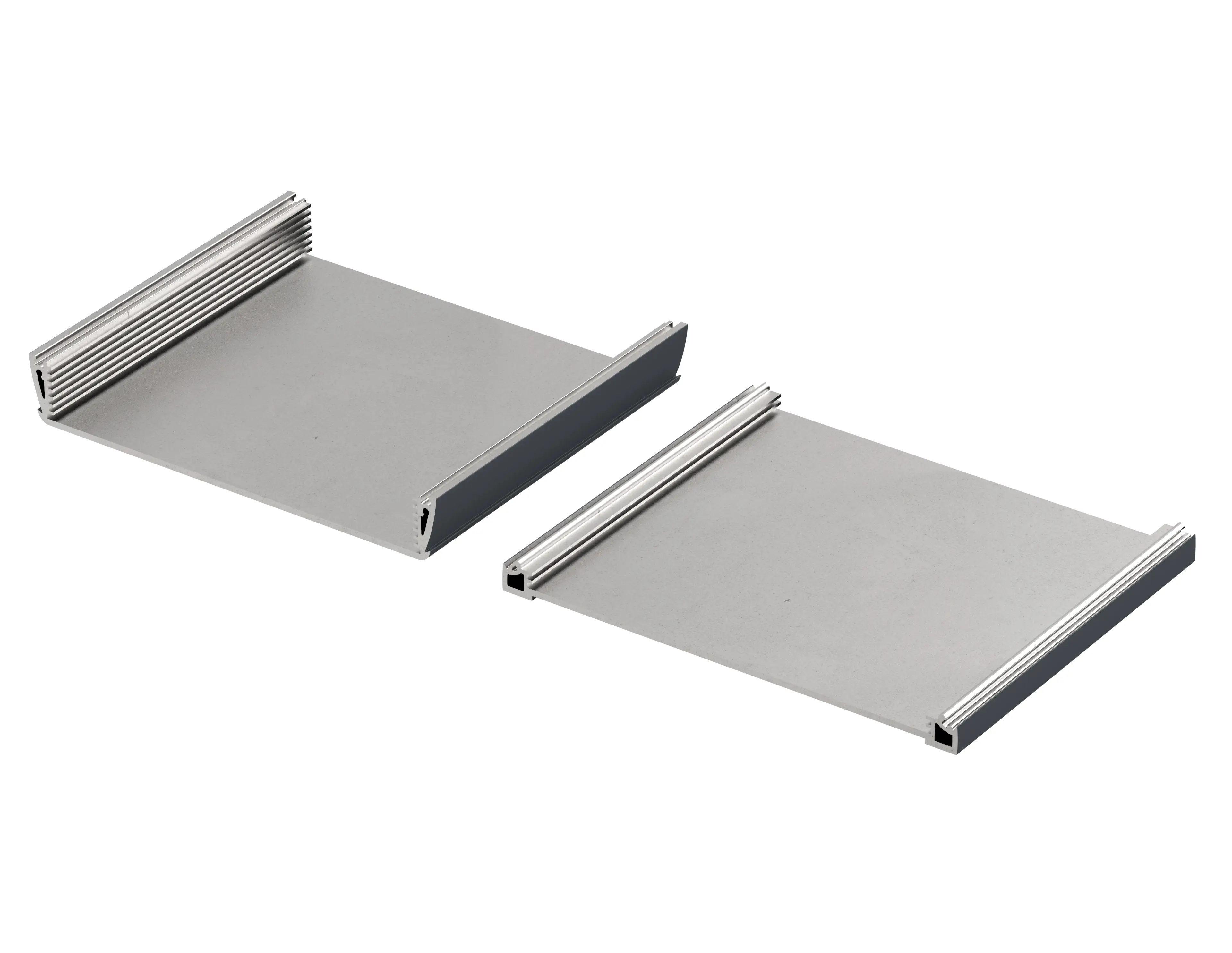

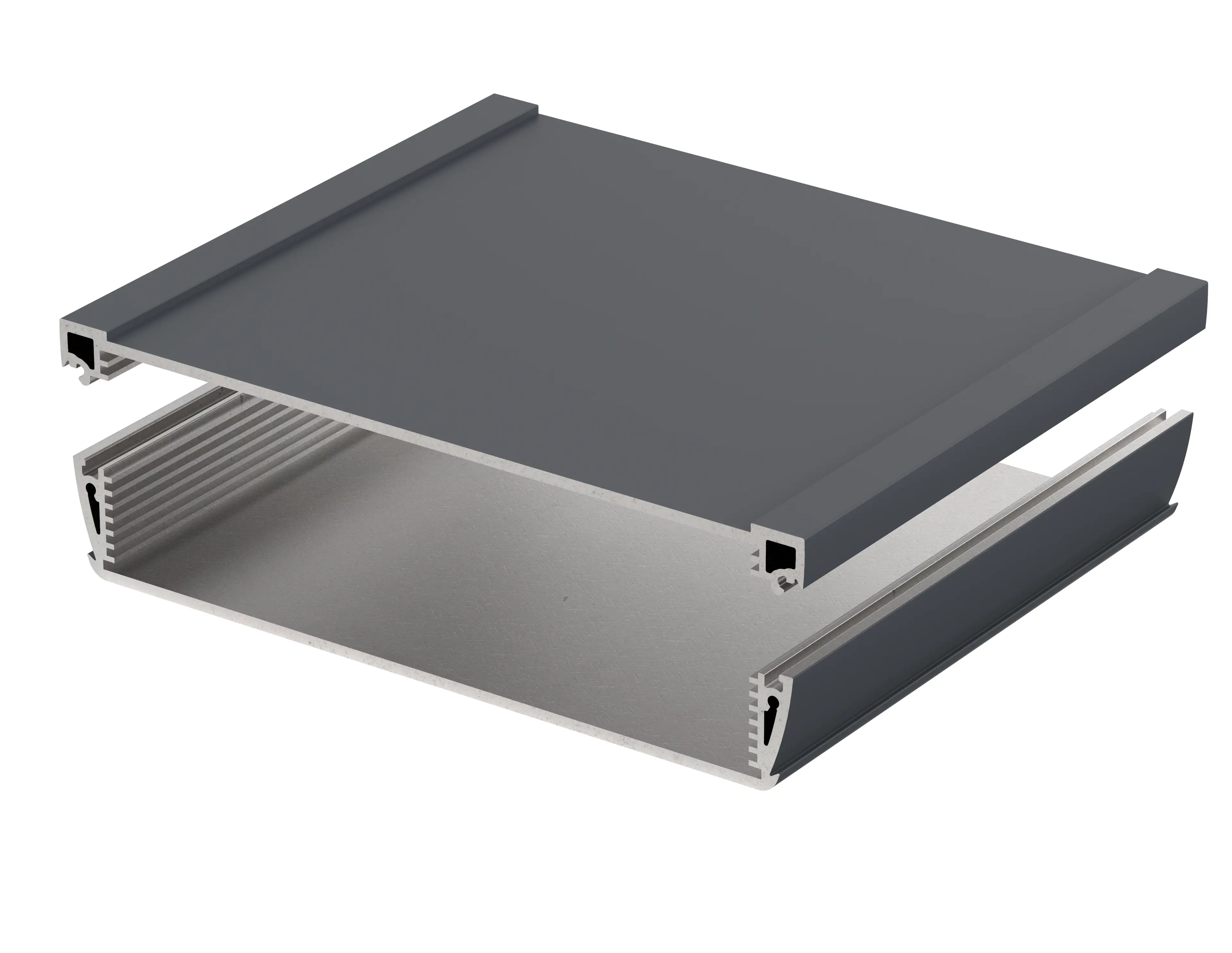

caja de perfil, de 2 piezas, incluyendo junta perfilada
Nota
C corresponde a la longitud del perfil, longitudes especiales bajo pedido.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
94272150 ASPH-1835-0150-7024-G.dxf
(509.4 KB)
Dibujo de producto en formato PDF:
94272150 ASPH-1835-0150-7024.pdf
(208.8 KB)
Dibujo de producto en formato DXF:
94272150 ASPH-1835-0150-7024.dxf
(990.1 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Material del perfil)
Beschichtung Brillux 5904
(Recubrimiento en polvo (RAL 7024))
Beschichtung Brillux 5911
(Recubrimiento en polvo (RAL 9006))
- alustyle en.pdf(1.5 MB)
Accesorios compatibles
Juntas de color azul
Juntas de color naranja
Juntas de color negro, EMC
Juntas de color rojo
Juntas de color verde
