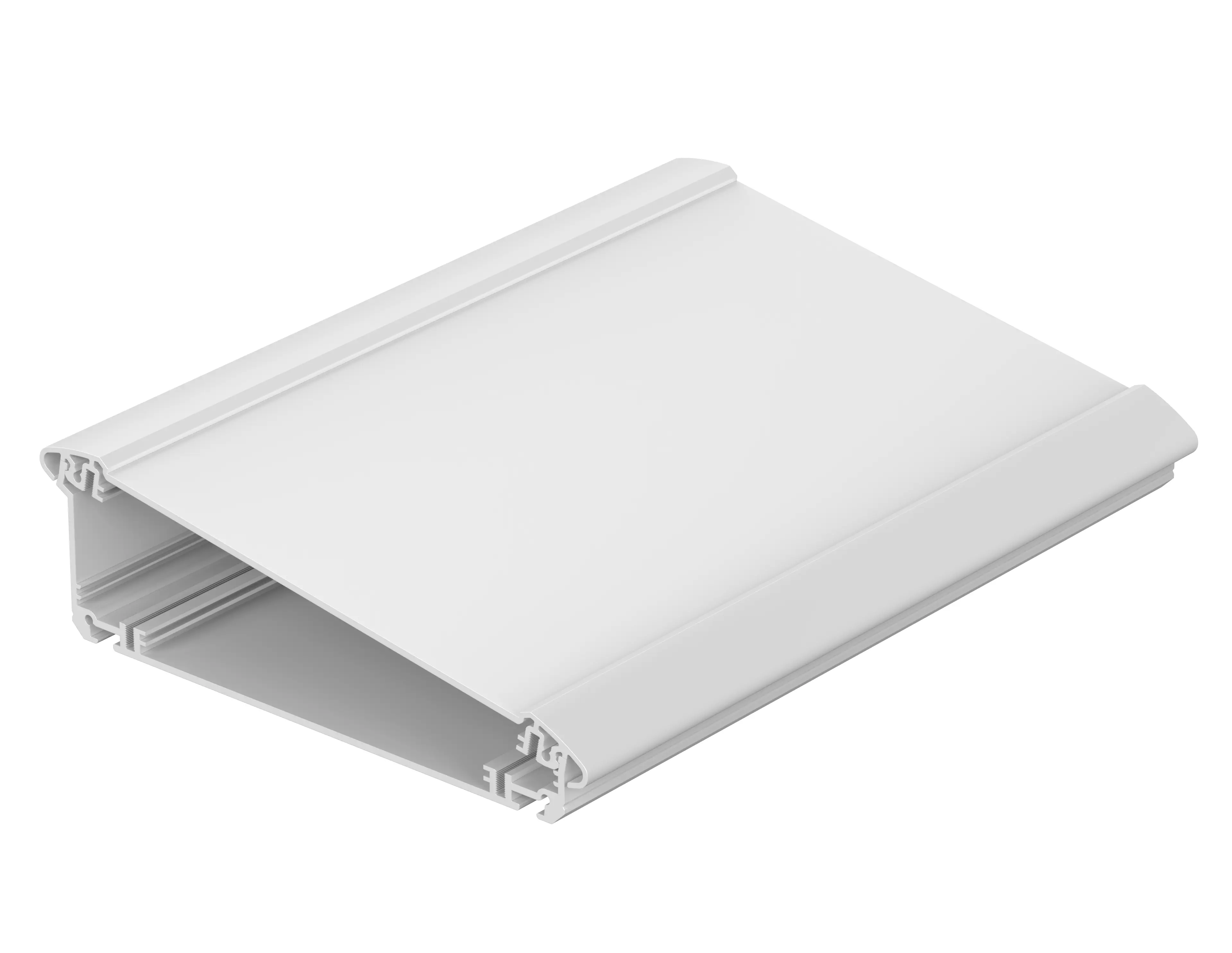

Alu-Topline | Caja de perfil, dividida en horizontal
ATPH 1850-0250
Referencia: 92850250
ATPH 1850-0250
Referencia: 92850250
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
181.2 x 53.2 x 250 mm
Color
Anodizado en color natural
Tipo de protección
IP
40
,
54
NEMA
3
Material de la caja
Perfiles extruidos: Al Mg Si 0,5 anodizado;
tapa de plástico (ABS); junta decorativa TPE
Más detalles bajo «Información técnica».
Temperatura de funcionamiento: -25/110° C
Volumen de suministro
caja de perfil, de 2 piezas
Nota
Con DI-D puede aumentarse el grado de protección a IP 54.
Disponible en longitudes especiales bajo pedido.
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
92850250 ATPH-1850-250-G.dxf
(424.9 KB)
92850250 ATPH-1850-0250-G.dxf
(424.9 KB)
Dibujo de producto en formato PDF:
92850250 ATPH-1850-0250.pdf
(41.9 KB)
Dibujo de producto en formato DXF:
92850250 ATPH-1850-0250.dxf
(490.4 KB)
AluProfil Legierung
(Material del perfil)
- alu-topline en.pdf(720.2 KB)
Accesorios compatibles
Bandas aislantes para montaje de placas en el perfil
Juntas para grado de protección IP 54
Pies de goma
Sujeción mural universal
Sujeción mural, aluminio
