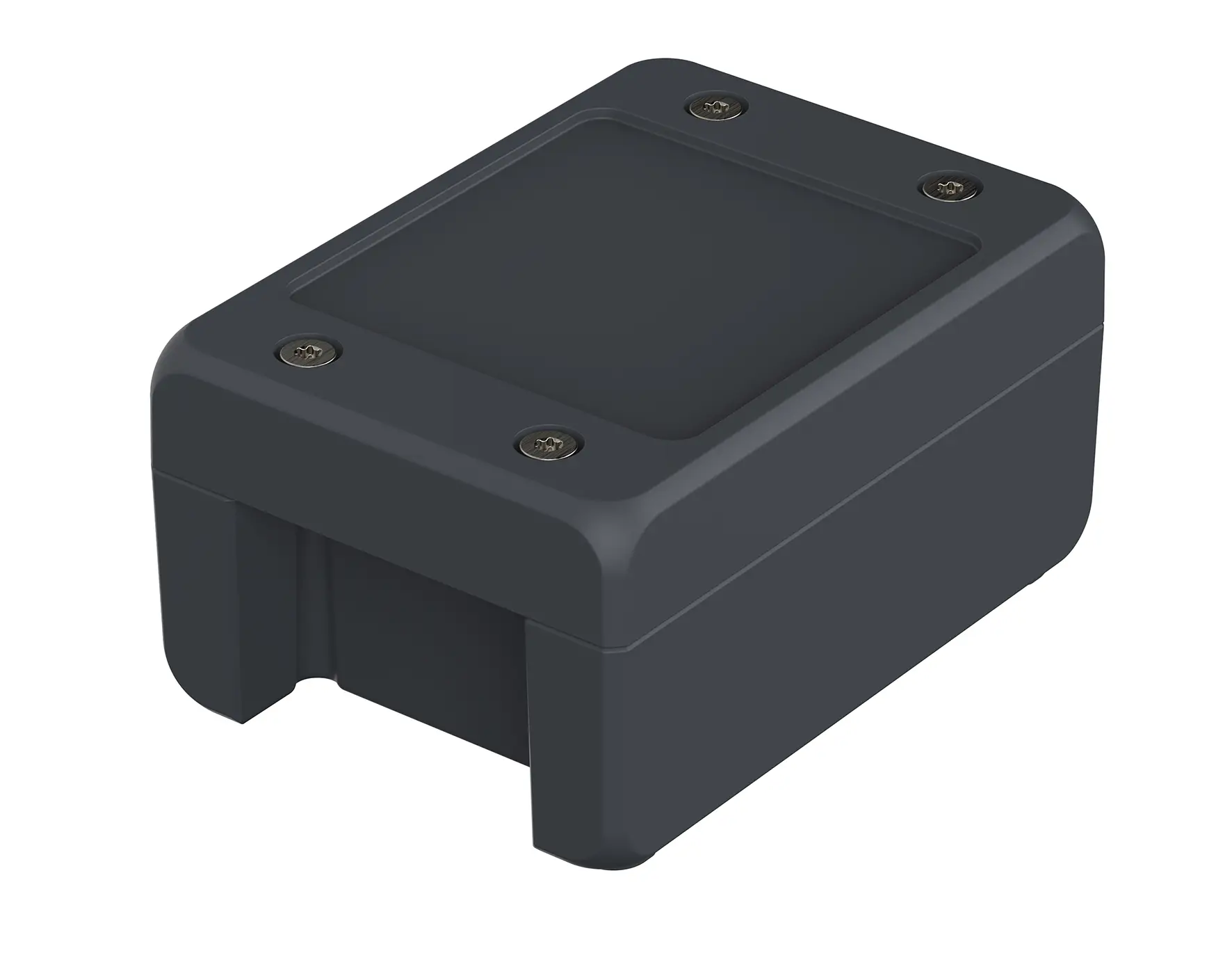

Bocube Alu | Fóliafedeles műszerdobozok, grafitszürke, csavaros rögzítés, habosított PU tömítés, max. IP69
Fóliafedeles műszerdobozok, grafitszürke, csavaros rögzítés, habosított PU tömítés, max. IP69

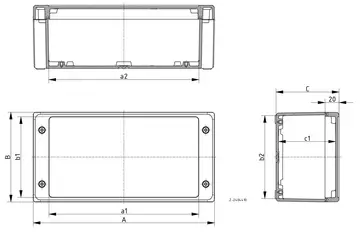

| Modell | Megrendelési szám | A | B | C | a1 | a2 | b1 | b2 | c1 | IP | NEMA | IK |
| BA-S 100806 F-7024 | 00162124 | 121 | 86 | 60 | 75.5 | 77.5 | 72.5 | 77.5 | 51.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 140806 F-7024 | 00163124 | 159 | 86 | 60 | 113.5 | 115.5 | 72.5 | 77.5 | 51.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 141306 F-7024 | 00163224 | 159 | 128 | 60 | 113.5 | 114.5 | 114.5 | 118.5 | 51.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 141309 F-7024 | 00163234 | 159 | 128 | 90 | 113.5 | 114.5 | 114.5 | 118.5 | 81.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 180806 F-7024 | 00164124 | 199 | 86 | 60 | 153.5 | 155.5 | 72.5 | 77.5 | 51.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 180809 F-7024 | 00164134 | 199 | 86 | 90 | 153.5 | 155.5 | 72.5 | 77.5 | 81.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 241306 F-7024 | 00165224 | 259 | 128 | 60 | 213.5 | 215.5 | 114.5 | 119.5 | 51.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 241309 F-7024 | 00165234 | 259 | 128 | 90 | 213.5 | 214.5 | 114.5 | 118.5 | 81.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 281706 F-7024 | 00166324 | 299 | 173 | 60 | 253.5 | 255.5 | 159.5 | 164.5 | 51.5 | 66, 68, 1 69 | 4X PW | 09 |
| BA-S 281709 F-7024 | 00166334 | 299 | 173 | 90 | 253.5 | 254.5 | 159.5 | 163.5 | 81.5 | 66, 68, 1 69 | 4X PW | 09 |
1IP68: 1,2m (2 óra)
Megjegyzés:
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
A szállítás terjedelme:
Felső és alsó rész, fedélcsavarok (V2A), földelőcsavarok
Felső és alsó rész, fedélcsavarok (V2A), földelőcsavarok
Fóliafedeles műszerdobozok, grafitszürke, csavaros rögzítés, szilikon fedéltömítéssel, max. IP66
| Modell | Megrendelési szám | A | B | C | a1 | a2 | b1 | b2 | c1 | IP | NEMA | IK |
| BA-S 100806 F SIL-7024 | 00162124.SIL* | 121 | 86 | 60 | 75.5 | 77.5 | 72.5 | 77.5 | 51.5 | 66 | 3 | 09 |
| BA-S 140806 F SIL-7024 | 00163124.SIL* | 159 | 86 | 60 | 113.5 | 115.5 | 72.5 | 77.5 | 51.5 | 66 | 3 | 09 |
| BA-S 141306 F SIL-7024 | 00163224.SIL* | 159 | 128 | 60 | 113.5 | 114.5 | 114.5 | 118.5 | 51.5 | 66 | 3 | 09 |
| BA-S 141309 F SIL-7024 | 00163234.SIL* | 159 | 128 | 90 | 113.5 | 114.5 | 114.5 | 118.5 | 81.5 | 66 | 3 | 09 |
| BA-S 180806 F SIL-7024 | 00164124.SIL* | 199 | 86 | 60 | 153.5 | 155.5 | 72.5 | 77.5 | 51.5 | 66 | 3 | 09 |
| BA-S 180809 F SIL-7024 | 00164134.SIL* | 199 | 86 | 90 | 153.5 | 155.5 | 72.5 | 77.5 | 81.5 | 66 | 3 | 09 |
| BA-S 241306 F SIL-7024 | 00165224.SIL* | 259 | 128 | 60 | 213.5 | 215.5 | 114.5 | 119.5 | 51.5 | 66 | 3 | 09 |
| BA-S 241309 F SIL-7024 | 00165234.SIL* | 259 | 128 | 90 | 213.5 | 214.5 | 114.5 | 118.5 | 81.5 | 66 | 3 | 09 |
| BA-S 281706 F SIL-7024 | 00166324.SIL* | 299 | 173 | 60 | 253.5 | 255.5 | 159.5 | 164.5 | 51.5 | 66 | 3 | 09 |
| BA-S 281709 F SIL-7024 | 00166334.SIL* | 299 | 173 | 90 | 253.5 | 254.5 | 159.5 | 163.5 | 81.5 | 66 | 3 | 09 |
Megjegyzés:
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
A szállítás terjedelme:
Felső és alsó rész, fedélcsavarok (V2A), földelőcsavarok
Felső és alsó rész, fedélcsavarok (V2A), földelőcsavarok
* = érdeklődésre kapható
