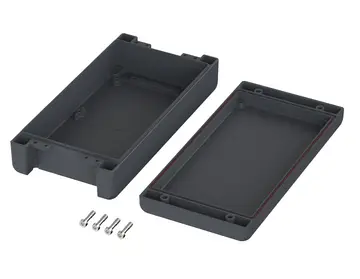

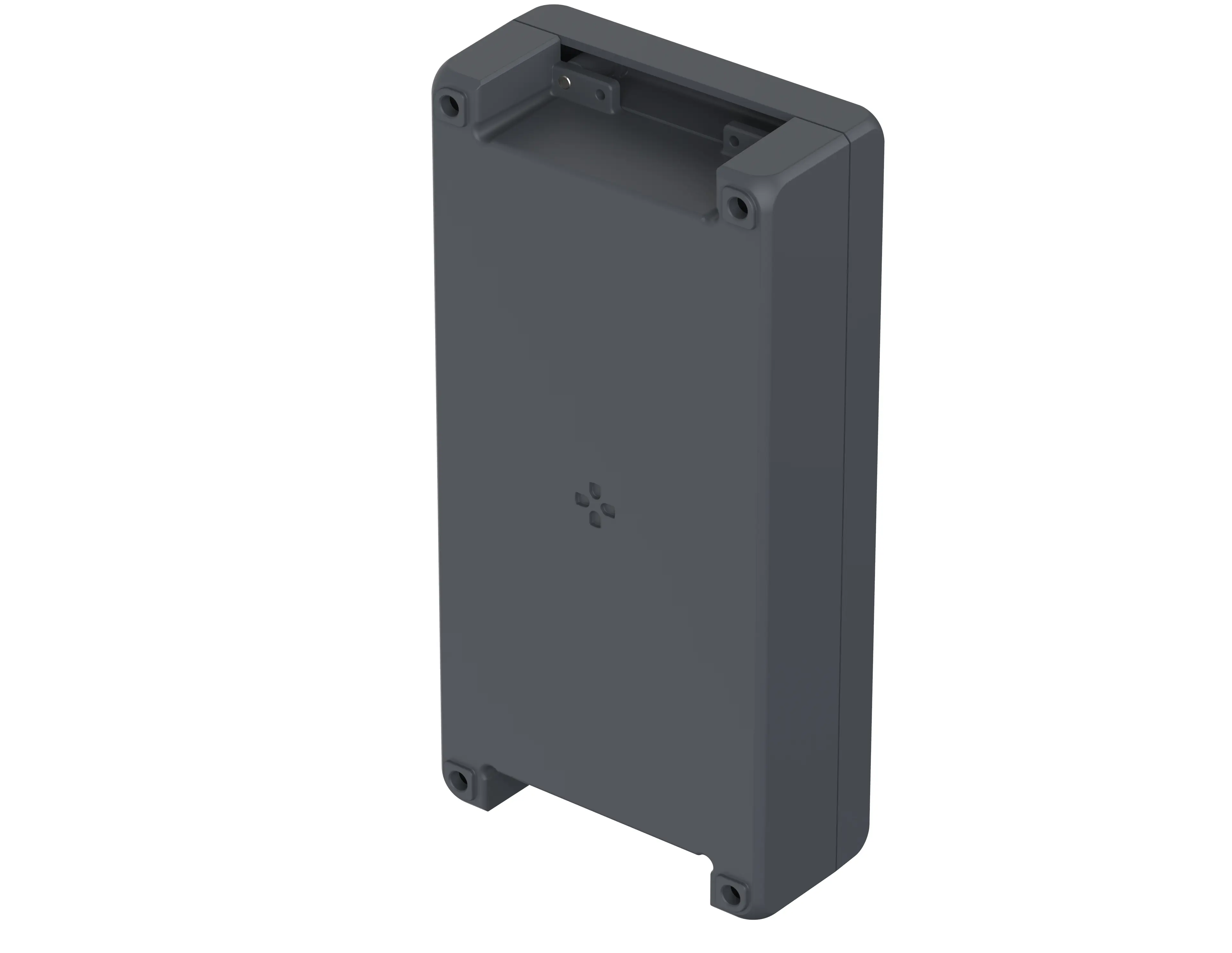

Bocube Alu | Fóliafedeles műszerdobozok, grafitszürke, csavaros rögzítés, szilikon fedéltömítéssel, max. IP66
BA-S 241306 F SIL-7024
Megrendelési szám: 00165224.SIL*
BA-S 241306 F SIL-7024
Megrendelési szám: 00165224.SIL*
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható
A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Méretek
259 x 128 x 60 mm
Színárnyalat
Grafitszürke, hasonló a RAL 7024-hez
Védettségi osztály
IP
66
NEMA
3
Ütközésvédő
IK 09
A műszerdoboz anyaga
Műszerdoboz: GD Al Si 12, habosított poliuretán tömítés
Zsanérok / fedelek: Al Mg Si 0,5 porszórt bevonattal / nyers színű eloxált
Anyagok az R1, ill. R7 követelményeinek megfelelően a DIN EN 45545-2 szabvány HL3 veszélyeztetési fokozata szerint
Üzemi hőmérséklet: -60/140° C
A szállítás terjedelme
Felső és alsó rész, fedélcsavarok (V2A), földelőcsavarok
Megjegyzés
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
Termékrajz PDF-formátumban:
00165224.SIL BA-S-241306-F-SIL-7024.pdf
(276.7 KB)
Termékrajz DXF-formátumban:
- 690 WPZ-Bocube-Alu BA DE.pdf(181.9 KB)
- 690 WPZ-Bocube-Alu BA EN.pdf(157.8 KB)
- 885 WPZ-Bocube-Alu BA-S DE.pdf(219.7 KB)
- 885 WPZ-Bocube-Alu BA-S EN.pdf(213.9 KB)
- 914 WPZ-Bocube-Alu-mit-DAE-D11 BA DE.pdf(221.9 KB)
- 914 WPZ-Bocube-Alu-with-DAE-D11 BA EN.pdf(628.1 KB)
AlSi12 Legierung
(Öntvény)
Beschichtung Brillux 5903
(Porbevonat)
Beschichtung Brillux 5903
(Porbevonat)
EN-45545 Coating Brillux 59xx Certificate R1-HL3
(Hivatalos Vasúti Alkalmazási Tanúsítvány - porszórásos bevonat)
- bocube-alu en.pdf(956.7 KB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
A készülék tartozékai
DAE nyomáskiegyenlítő membrán
DIN EN 60715 G 32 tartósín, horganyzott acél
DIN EN 60715 TH 15 tartósín, horganyzott acél
DIN EN 60715 TH 35 tartósín, horganyzott acél
Fali pántok
