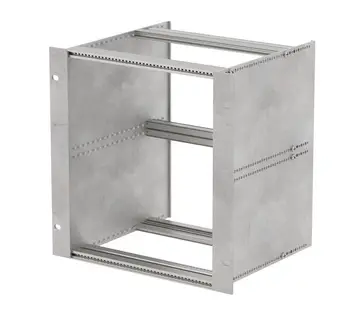

Interzoll | Subrack con pared lateral de perfil 6 U para placas de BUS (.Pi)
Dibujo del producto

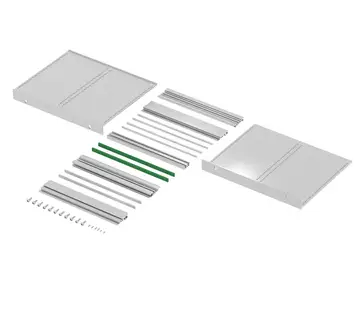

Concepción de la caja
Propiedades
Perfiles Al Mg: Si 0,5; para más detalles, consultar la Información técnica
1) 2 paneles laterales con brida integrada (BSW 22600)
2) 2 perfiles frontales (PF 000..)
3) 2 perfiles para BUS (PBK 000..)
4) 1 perfil doble para BUS (PBD 006..)
5) 12 tornillos M4 x 12 (BFS 0100)
6) 2 tiras roscadas para sujeción de paneles frontales (GS 000.. I)
7) 4 tiras roscadas para sujeción de placas de BUS (GS 000.. II)
8) 2 pasadores roscados M2,5x5 (GSE-5)
9) 4 pasadores roscados M2,5x8 (GSE-8
Montaje de placas de BUS sin bandas aislantes. subrack con asidero bajo pedido.
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
- 19 Inch Standard Overview EN.pdf(4.6 MB)
- interzoll en.pdf(4.1 MB)
Accesorios compatibles
Asidero para bridas FLG, de aluminio anodizado en color natural
Bridas 3/6 U, aluminio anodizado en color natural, para montaje con paredes laterales de subracks con taladros para montar un asidero
Cubiertas metálicas cerradas, chapa de acero galvanizado, pintada en gris luminoso
Cubiertas metálicas perforadas, chapa de acero galvanizado, superficie visible pintada en gris luminoso, diámetro de taladro 2,5 mm
Juegos de perfiles de complemento, aluminio anodizado en color natural, para atornillar las cubiertas metálicas
Juegos de perfiles de complemento-I, aluminio anodizado en color natural, para atornillar 2 cubiertas una detrás de la otra
Perfil terminal trasero, aluminio anodizado en color natural, para paneles laterales de subracks
