Intertego | Cajas de perfil 4 U
IT 203530
Referencia: 95203530
IT 203530
Referencia: 95203530
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.

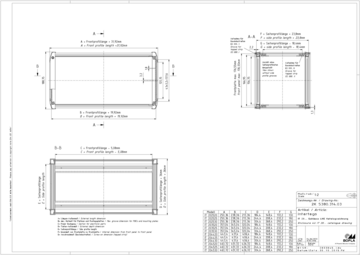

Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
188.75 x 357.04 x 304.4 mm
U
4
UP
63
Profundidad de la tarjeta
280
Tipo de protección
IP
40
NEMA
1
Material de la caja
Perfiles: Al Mg Si 0,5, esquinas de fundición inyectada: aleación de zinc Z410, junta: TPE. Para más detalles, consultar la Información técnica.
Volumen de suministro
2 perfiles laterales, 4 perfiles frontales, 4 esquinas de fundición inyectada, 4 elementos decorativos gris oscuro, material para montaje
Nota
tamaños especiales bajo pedido. Accesorios (EMC, 19",...) en las páginas siguientes.
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo de producto en formato PDF:
95203530 IT-203530.pdf
(239.6 KB)
Dibujo de producto en formato DXF:
95203530 IT-203530.dxf
(1.2 MB)
AluProfil Legierung
(Material del perfil)
Beschichtung Brillux 5904
(Recubrimiento en polvo)
- 19 Inch Standard Overview EN.pdf(4.6 MB)
- intertego en.pdf(2.8 MB)
Accesorios compatibles
Asas/soportes abatibles para IT 15..., IT 20...
Bandas aislantes de plástico UL 94 V1, para sujeción de placa de BUS con aislamiento
Cubiertas metálicas cerradas EMC, aluminio, zona visible con revestimiento de pintura en polvo gris grafito
Cubiertas metálicas cerradas, 1 mm, aluminio anodizado en color natural
Cubiertas metálicas cerradas, 1 mm, aluminio con revestimiento de pintura en polvo gris grafito
Cubiertas metálicas cerradas, atornillables, 2 mm, aluminio anodizado en color natural
Cubiertas metálicas cerradas, atornillables, 2 mm, aluminio con recubrimiento en polvo gris grafito
Cubiertas metálicas con ventilación, 1 mm, aluminio anodizado en color natural
Cubiertas metálicas con ventilación, 1 mm, aluminio con revestimiento de pintura en polvo gris grafito
Cubiertas metálicas con ventilación, atornillables, 2 mm, aluminio anodizado en color natural
Cubiertas metálicas con ventilación, atornillables, 2 mm, aluminio con recubrimiento en polvo gris grafito
Elementos decorativos, TPE
Estribo para montaje mural, para sujeción en el frontal de la caja, chapa de acero con revestimiento de pintura en polvo gris grafito
Fleje EMC, para montaje en los perfiles frontales y establecer uniones conductoras entre los perfiles frontales y los paneles frontales parciales atornillables EMC
Franjas decorativas, TPE
Herramienta para montaje del fleje EMC FP/M
Junta textil EMC, autoadhesiva, para montaje en los perfiles frontales y laterales y establecer uniones conductoras entre los perfiles y la cubierta metálica EMC
Junta tórica EMC, para montaje en perfiles frontales para establecer uniones conductoras entre los perfiles y placas frontales EMC enchufables
Material para montaje para paneles frontales parciales y módulos enchufables
86080500
Portatornillos metálico, acero inoxidable (1.4305), para establecer contacto conductor al encajar en la placa frontal
Paneles con asidero, plástico negro
Pasador roscado M2,5 x 5/M2,5 x 8, V2A, para posicionamiento y toma de tierra de la tira roscada
Perfil para BUS en aluminio anodizado en color natural, para la sujeción indirecta de placas de BUS
Perfiles de encastre de aluminio anodizado en color natural, para sujeción de las guías para tarjetas
Pie para montaje vertical, aluminio con revestimiento de pintura en polvo gris grafito
Pies abatibles, poliamida
Pies para equipos, poliamida
Placa de brida de aluminio anodizado en color natural, para montaje de la caja (80 UP de anchura útil) en un armario de 19"
Placas frontales EMC, aluminio de 2 mm anodizado en color natural en el lado frontal y pasivado en color en el lado trasero, encajables
Placas frontales, 2 mm, aluminio anodizado en color natural, encajables
Rear profiles, aluminium, natural-coloured, for connectors acc. to DIN EN 60603-2 (previously DIN 41612 )
Sujeción mural, aluminio con revestimiento de pintura en polvo gris grafito
Tapas de color para sujeción mural
Tiras roscadas de acero galvanizado, M2,5, 5 x 1,5 mm, para ranuras de perfil horizontales y para la sujeción en la parte posterior de placas de BUS, bandas aislantes y Z-rails
