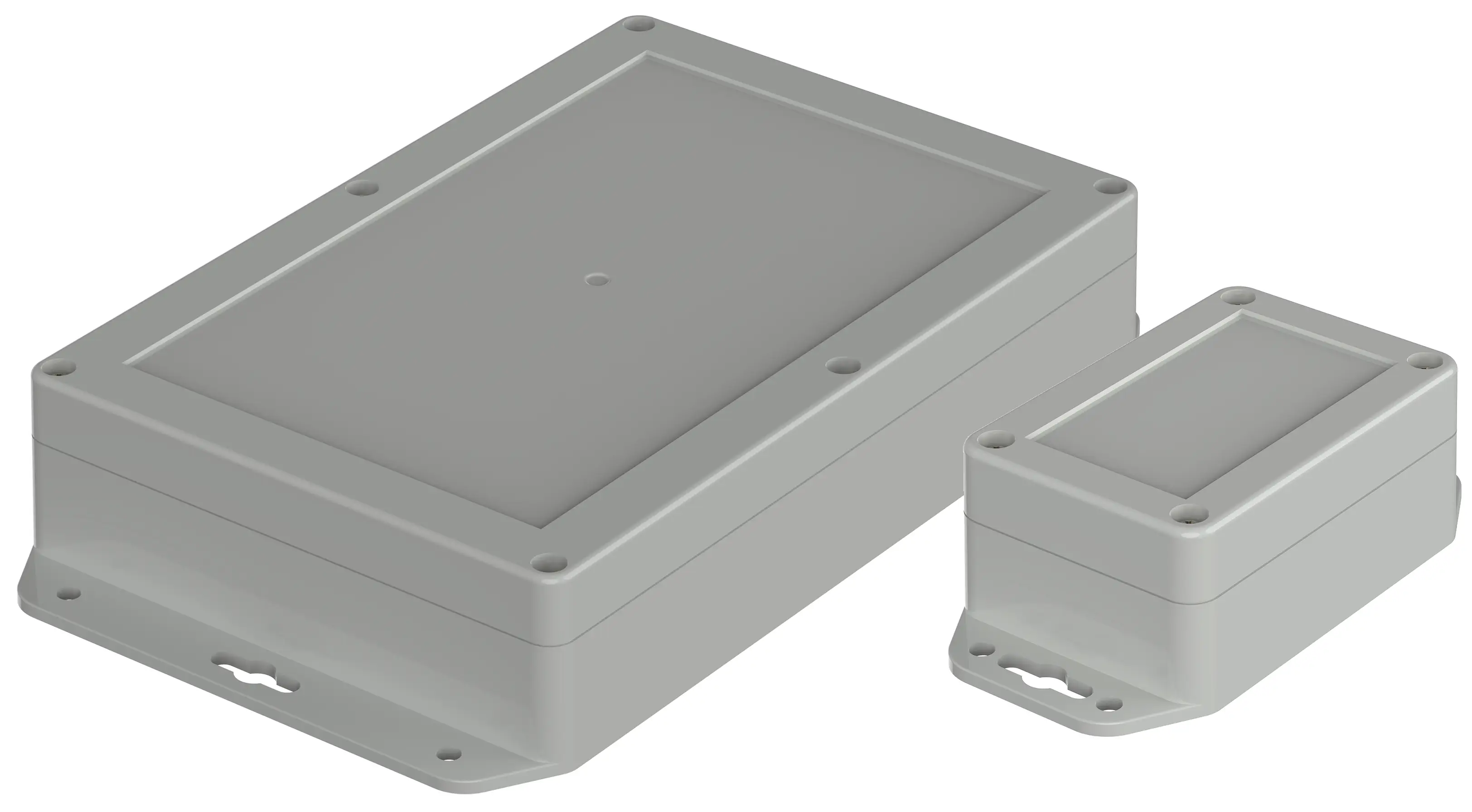

Euromas X | ABS, unicolor, con estribos para montaje mural
Caja, ABS, con estribos para montaje mural

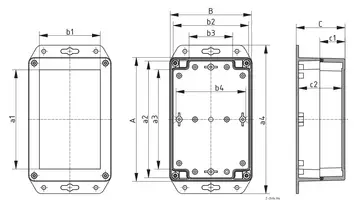

Modelo | Referencia | A | B | C | a1 | a2 | a3 | a4 | b1 | b2 | b3 | b4 | c1 | c2 | IP | NEMA | IK |
XT 050504 WL 7035 new | 07805054 | 44.8 | 44.8 | 40.1 | - | 38.6 | 29.1 | 72.9 | - | 38.6 | 29.1 | - | 15.2 | 34.3 | 66, 68 1 | 3 | 07 |
XT 060604 WL 7035 new | 07806064 | 60 | 60 | 40.1 | 38.8 | 52.9 | 33.6 | 91.3 | 38.8 | 52.9 | 33.6 | - | 15 | 33 | 66, 68 1 | 3 | 07 |
XT 090604 WL 7035 new | 07809064 | 90 | 60 | 39.9 | 68.9 | 82.9 | 63.6 | 121.3 | 38.9 | 52.9 | 33.6 | - | 15 | 32.8 | 66, 68 1 | 3 | 07 |
XT 110704 WL 7035 new | 07811074 | 105 | 70 | 40 | 74 | 97.6 | 78.9 | 131.3 | 49.6 | 62.6 | 34.9 | - | 15 | 32.9 | 66, 68 1 | 3 | 07 |
XT 120805 WL 7035 new | 07812085 | 120 | 80 | 45.2 | 92 | 112.6 | 92.2 | 151.5 | 56 | 72.6 | 43.6 | - | 15.1 | 38 | 66, 68 1 | 3 | 07 |
XT 120806 WL 7035 new | 07812086 | 120 | 80 | 60.2 | 91.6 | 112.6 | 92.6 | 151.5 | 51.6 | 72.6 | 43.6 | - | 30.1 | 53 | 66, 68 1 | 3 | 07 |
XT 151005 WL 7035 new | 07815105 | 150 | 100 | 45 | 121.7 | 142.6 | 121.6 | 181.5 | 75.3 | 92.6 | 53.6 | - | 15 | 37.9 | 66, 68 1 | 3 | 07 |
XT 151006 WL 7035 new | 07815106 | 150 | 100 | 60 | 121.2 | 142.6 | 121.6 | 181.5 | 74.8 | 92.6 | 53.6 | - | 30 | 52.9 | 66, 68 1 | 3 | 07 |
XT 181206 WL 7035 new | 07818126 | 179.9 | 119.9 | 60.2 | 149 | 172.5 | 151.5 | 211.4 | 88.8 | 112.5 | 73.6 | - | 30.1 | 53.1 | 66, 68 1 | 3 | 07 |
XT 211405 WL 7035 new | 07821145 | 209.7 | 139.8 | 45.1 | 179 | 203.3 | 181.3 | 243.2 | 109 | 132.4 | 93.4 | 112.5 | 15.1 | 37.9 | 66, 68 1 | 3 | 07 |
tapa superior y base, 4 tornillos (XM / XT 2214.. = 6 tornillos)
