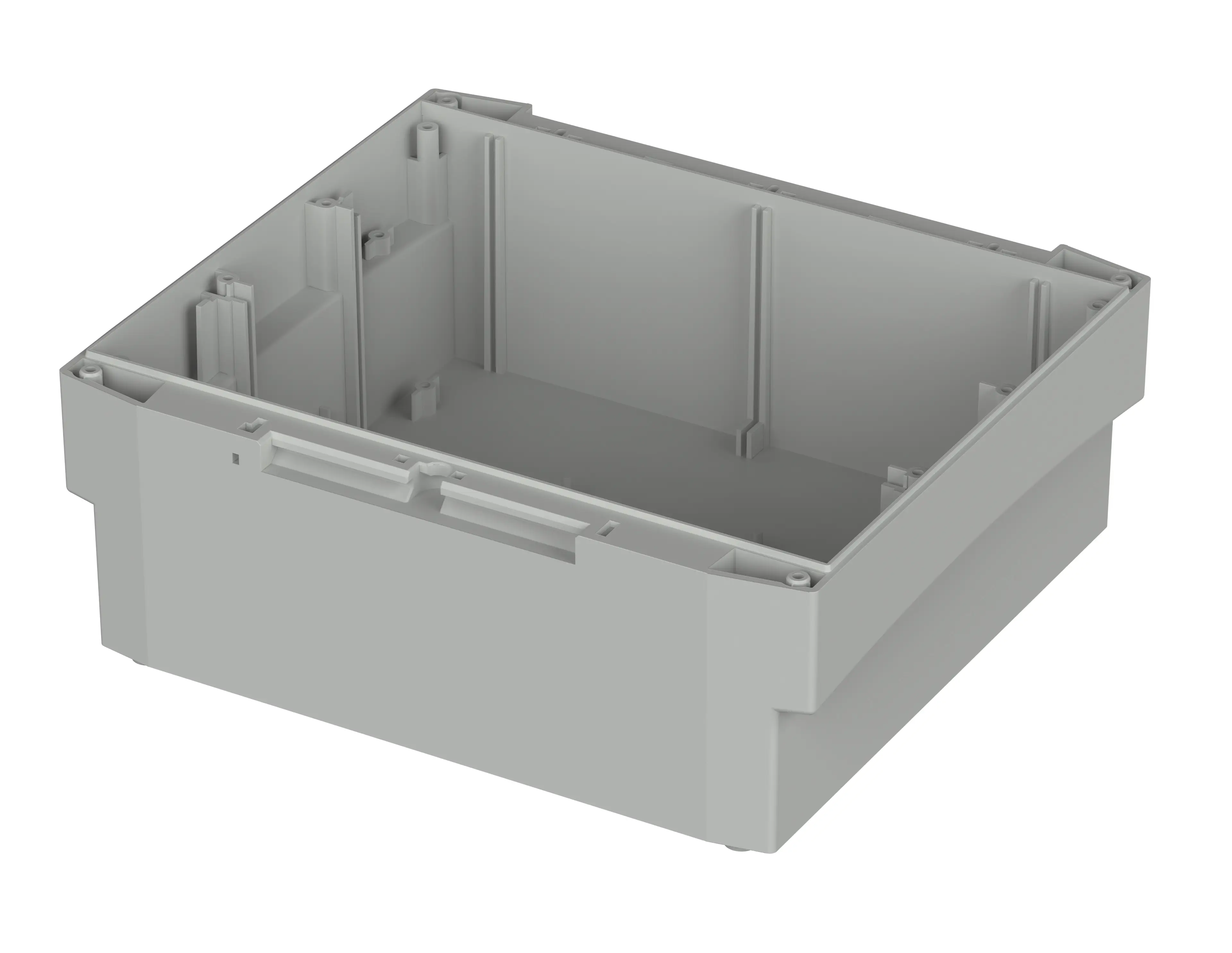

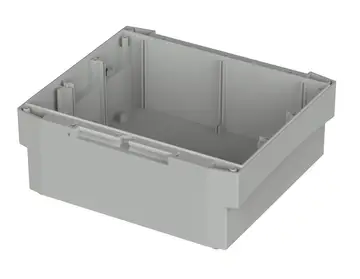

Bocard | Base alta
BCD 200 UT-7035
Referencia: 20200135
BCD 200 UT-7035
Referencia: 20200135
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.

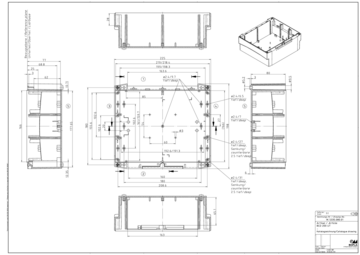

Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
225 x 198 x 80 mm
Color
Gris luminoso, similar a RAL 7035
Tipo de protección
IP
65
NEMA
3
Material de la caja
ABS, PC; junta: CR; versiones UL 94 V0 bajo pedido;
Junta de espuma de caucho de cloropreno o de poliuretano
para más detalles, consultar la Información técnica.
Temperatura de funcionamiento: -25/70° C
Volumen de suministro
1 base, alta
Nota
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
20200135 BCD-200-UT-7035-G.dxf
(912.5 KB)
Dibujo de producto en formato PDF:
20200135 BCD-200-UT-7035.pdf
(102.8 KB)
Dibujo de producto en formato DXF:
20200135 BCD-200-UT-7035.dxf
(1.1 MB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
- 692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
- 692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)
ABS MMIA Polyman
(Caja)
ABS Elix H605
(Caja)
- bocard en.pdf(2.1 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accesorios compatibles
Asa/soporte abatible basculable
Cerradura de cilindro para cubierta frontal BCD...OT-G y BCD...OT-FSC-...
Cubierta frontal atornillable con superficie para teclado de membrana
Cubierta frontal con bisagra y superficie para teclado de membrana
Cubierta frontal con bisagra, transparente
DIN rails TS 15/TS 35, DIN rail DIN EN 60715 TH 15/TH 35
Elemento de fijación mural para montaje sencillo
Elementos de agarre, gris grafito
Estribo para montaje mural
Marco frontal abierto con cubierta para caja de terminales, atornillable
Marco frontal abierto, encajable
Paneles de montaje, papel duro
Paneles separadores para separación de la caja de terminales, encajables, papel duro
Paneles separadores para separación del compartimento de equipos electrónicos, atornillable, papel duro
Pernos distanciadores para tetones de montaje con un diámetro de 2,4 - 2,6 mm
Placas frontales para cajas con 2 cajas de terminales, 1,5 mm, aluminio anodizado en color natural
Placas frontales para cajas con 2 cajas de terminales, ABS gris luminoso, 2 mm, superficie estructurada por un lado
Placas frontales para cajas con caja de terminales, 1,5 mm, aluminio anodizado en color natural
Placas frontales para cajas con caja de terminales, ABS gris luminoso, 2 mm, superficie estructurada por un lado
Placas frontales, ABS gris luminoso, 2 mm, superficie estructurada por un lado
Placas frontales,1,5 mm, aluminio anodizado en color natural
Soporte abatible para elemento de agarre
Soportes para DIN rail conformes con DIN EN 60715 TH 35, poliamida
Tapa de la caja de terminales con superficie para teclado de membrana, atornillable
Tornillos de sujeción para DIN rails, placas frontales, paneles de montaje y paneles separadores
