AluStyle | Tapa para montaje con tapa de aluminio desmontable
ASM 1030 AL-9006
Referencia: 94421400
Para ASP... 1030
ASM 1030 AL-9006
Referencia: 94421400
Para ASP... 1030
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.

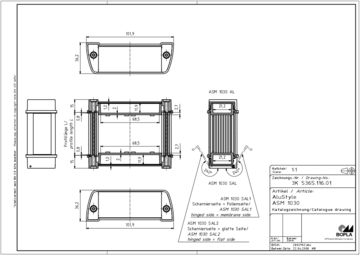

Dibujo del producto
Concepción de la caja
Propiedades
Color
Bien plata, similar a RAL 9006
Tipo de protección
IP
65
Material de la caja
Perfiles extruidos: Al Mg Si 0,5 con revestimiento de pintura en polvo;
Tapa de fundición inyectada: aleación de zinc Z410 / aluminio GD Al Si 12 (ASD 1540), con revestimiento de pintura en polvo;
Junta: TPE;
Para más detalles, consultar la Información técnica
Temperatura de funcionamiento: -40/70° C
Volumen de suministro

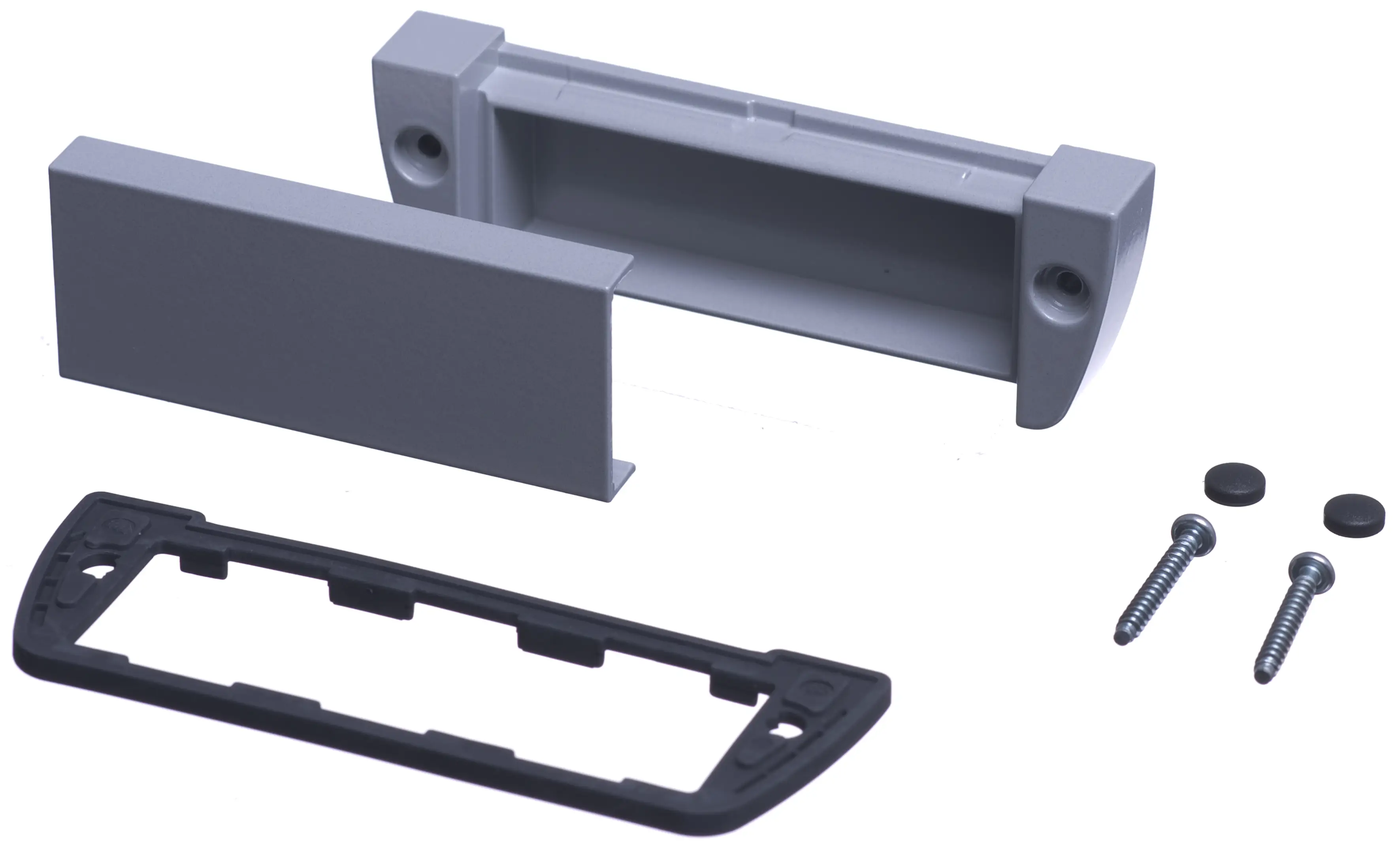

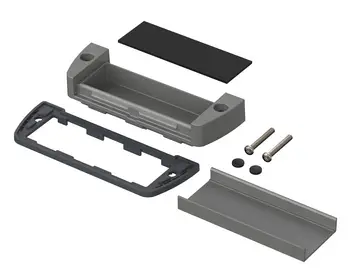

tapa incl. junta gris oscuro, tapa de aluminio, junta para la tapa, tornillos, cubiertas gris grafito para los tornillos
Nota
grado de protección máximo posible IP 65 (en función de la ejecución del perfil).
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
94421400 ASM-1030-AL-9006-G.dxf
(1.0 MB)
Dibujo de producto en formato PDF:
94421400 ASM-1030-AL-9006.pdf
(149.1 KB)
Dibujo de producto en formato DXF:
94421400 ASM-1030-AL-9006.dxf
(1,018.9 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
Beschichtung Brillux 5904
(Recubrimiento en polvo (RAL 7024))
Beschichtung Brillux 5911
(Recubrimiento en polvo (RAL 9006))
- alustyle en.pdf(1.5 MB)
