AluStyle | Tapa para montaje con solapa de aluminio con bisagra, el lado de la bisagra es el lado liso
ASM 830 SAL2-9006
Referencia: 94411300*
Para ASP... 830
ASM 830 SAL2-9006
Referencia: 94411300*
Para ASP... 830
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Concepción de la caja
Propiedades
Color
Bien plata, similar a RAL 9006
Tipo de protección
IP
65
Material de la caja
Perfiles extruidos: Al Mg Si 0,5 con revestimiento de pintura en polvo;
Tapa de fundición inyectada: aleación de zinc Z410 / aluminio GD Al Si 12 (ASD 1540), con revestimiento de pintura en polvo;
Junta: TPE;
Para más detalles, consultar la Información técnica
Temperatura de funcionamiento: -40/70° C
Volumen de suministro

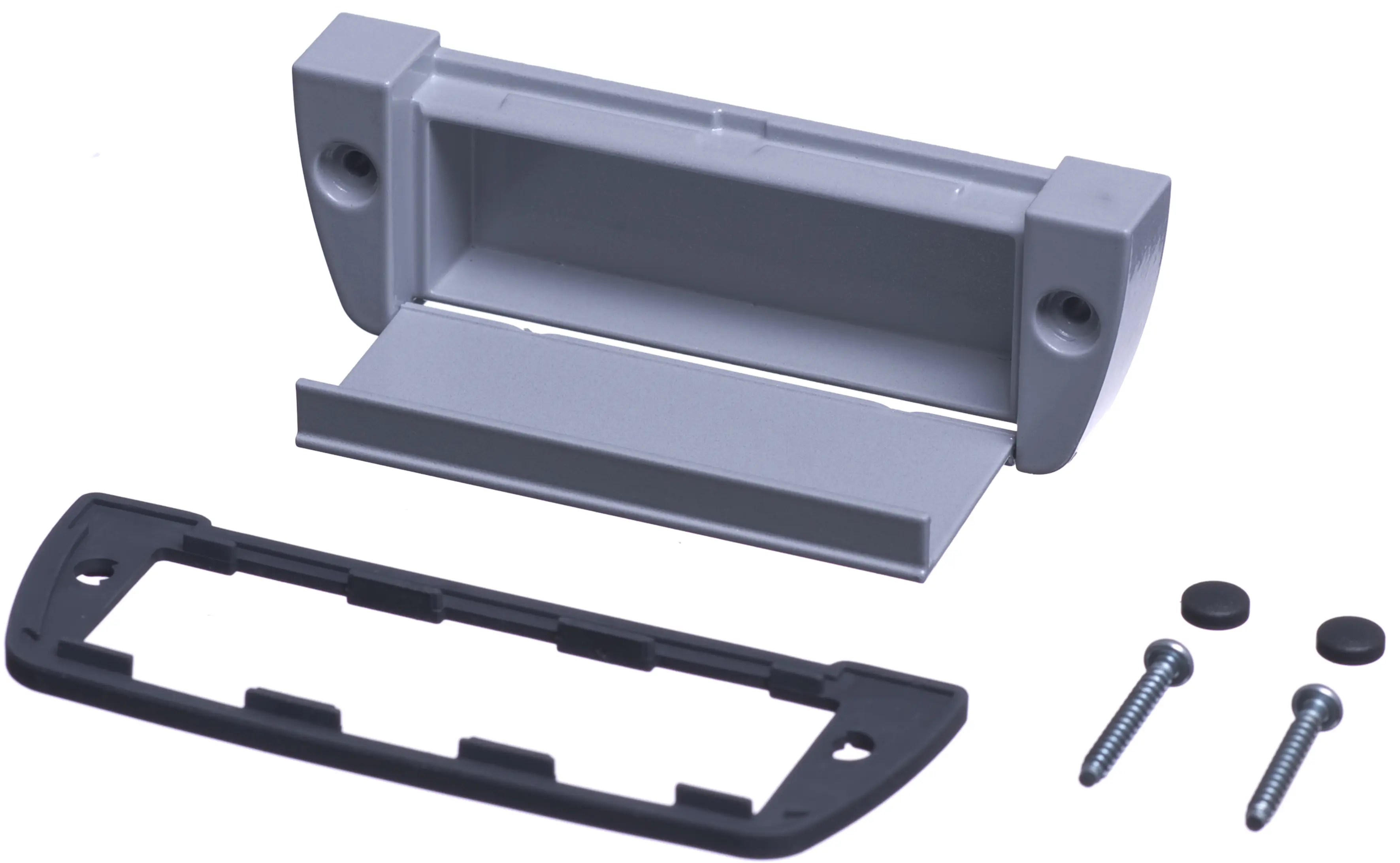

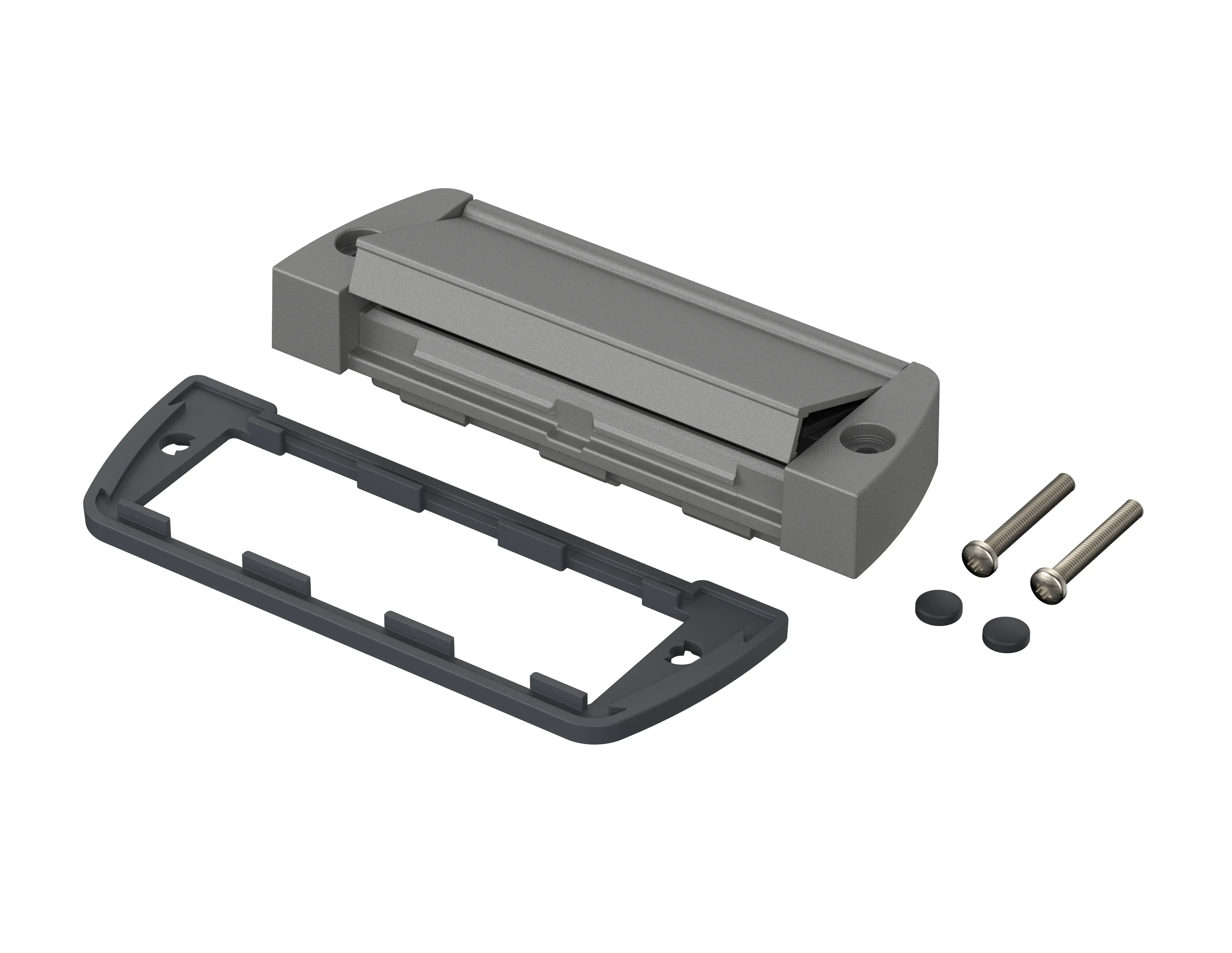

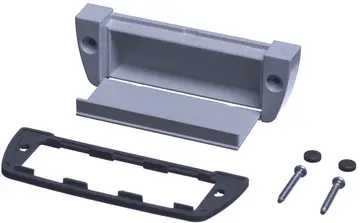

tapa incl. junta gris oscuro y solapa de aluminio, junta para la solapa, tornillos, cubiertas gris grafito para los tornillos
Nota
grado de protección máximo posible IP 65 (en función de la ejecución del perfil).
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
