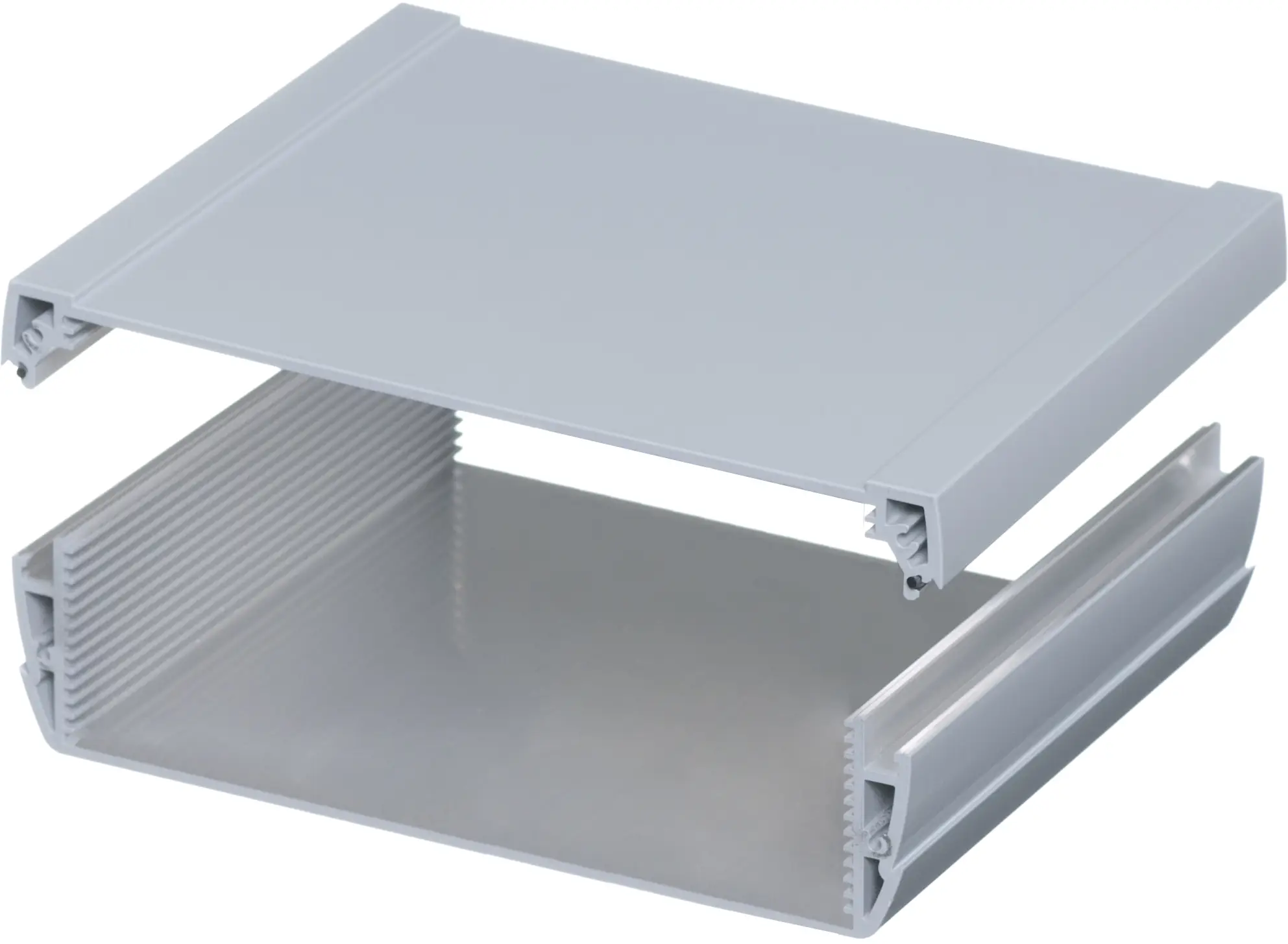

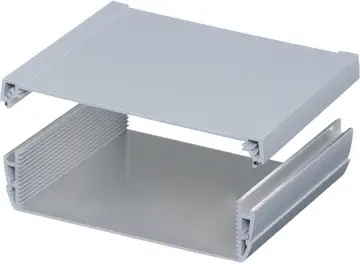

AluStyle | Caja de perfil, dividida en horizontal
ASPH 1850-0200 9006
Referencia: 94241200
ASPH 1850-0200 9006
Referencia: 94241200
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
187 x 54.6 x 200 mm
Color
Bien plata, similar a RAL 9006
Tipo de protección
IP
65
NEMA
3
Material de la caja
Perfiles extruidos: Al Mg Si 0,5 con revestimiento de pintura en polvo;
Tapa de fundición inyectada: aleación de zinc Z410 / aluminio GD Al Si 12 (ASD 1540), con revestimiento de pintura en polvo;
Junta: TPE;
Para más detalles, consultar la Información técnica
Temperatura de funcionamiento: -25/110° C
Volumen de suministro
caja de perfil, de 2 piezas, incluyendo junta perfilada
Nota
C corresponde a la longitud del perfil, longitudes especiales bajo pedido.
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
94241200 ASPH-1850-0200-9006-G.dxf
(429.5 KB)
Dibujo de producto en formato PDF:
94241200 ASPH-1850-0200-9006.pdf
(139.4 KB)
Dibujo de producto en formato DXF:
94241200 ASPH-1850-0200-9006.dxf
(710.8 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
AluProfil Legierung
(Material del perfil)
Beschichtung Brillux 5904
(Recubrimiento en polvo (RAL 7024))
Beschichtung Brillux 5911
(Recubrimiento en polvo (RAL 9006))
- alustyle en.pdf(1.5 MB)
Accesorios compatibles
Estribos para montaje mural
Franjas decorativas, TPE
Juntas de color azul
Juntas de color naranja
Juntas de color negro, EMC
Juntas de color rojo
Juntas de color verde
Pies para montaje vertical
Sujeciones murales
Sujeciones murales universales
Tapa final
