Euromas poliészter | műszerdobozok, poliészter
P 331
Megrendelési szám: 04331000
P 331
Megrendelési szám: 04331000
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható

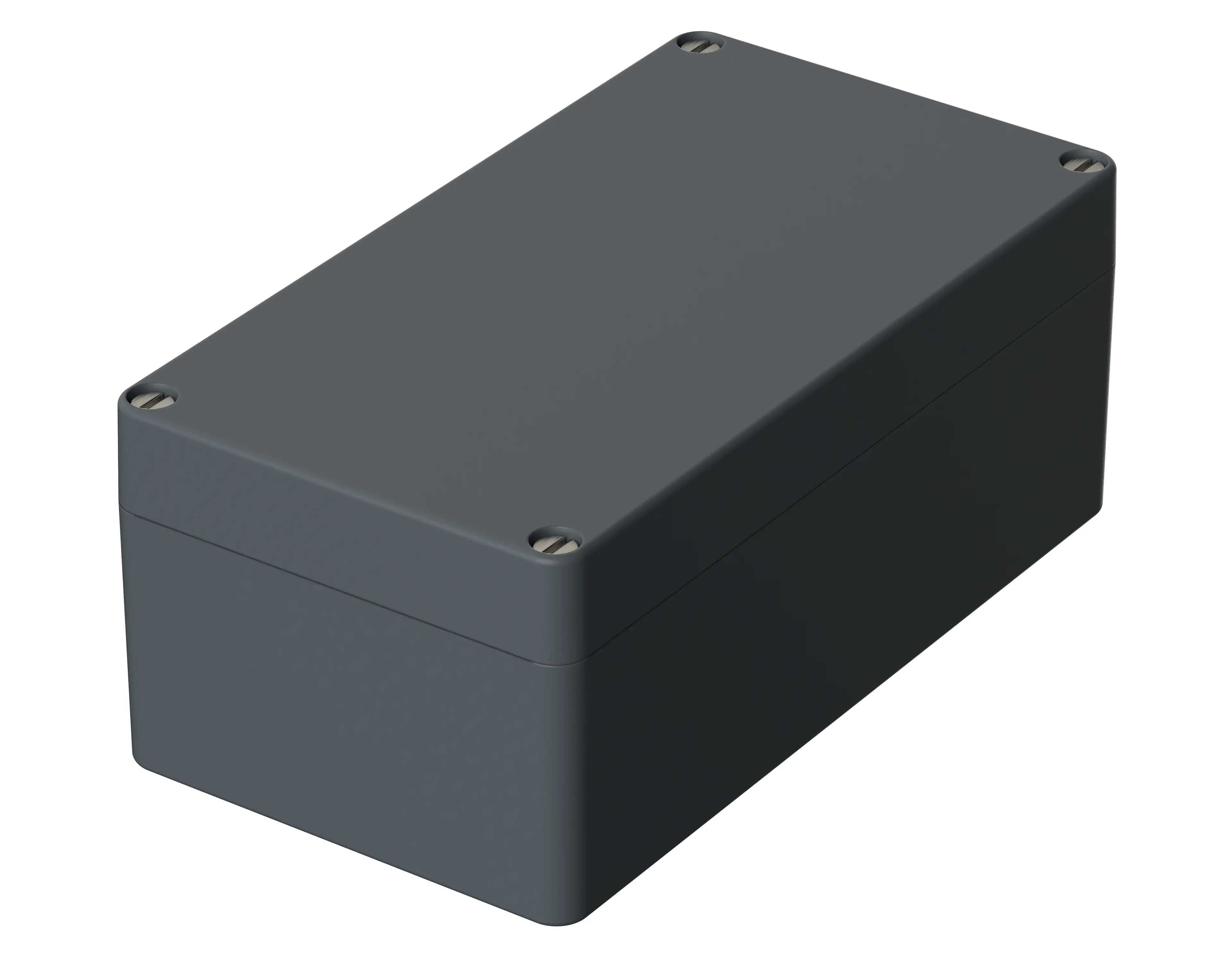

A termék rajza
Tulajdonságok
Méretek
220 x 120 x 91 mm
Színárnyalat
Grey, similar to RAL 7000
Védettségi osztály
IP
66
NEMA
3
Ütközésvédő
IK 09
A műszerdoboz anyaga
UP-GF 25-30 %, habosított poliuretán tömítés; a részleteket lásd a Műszaki információknál

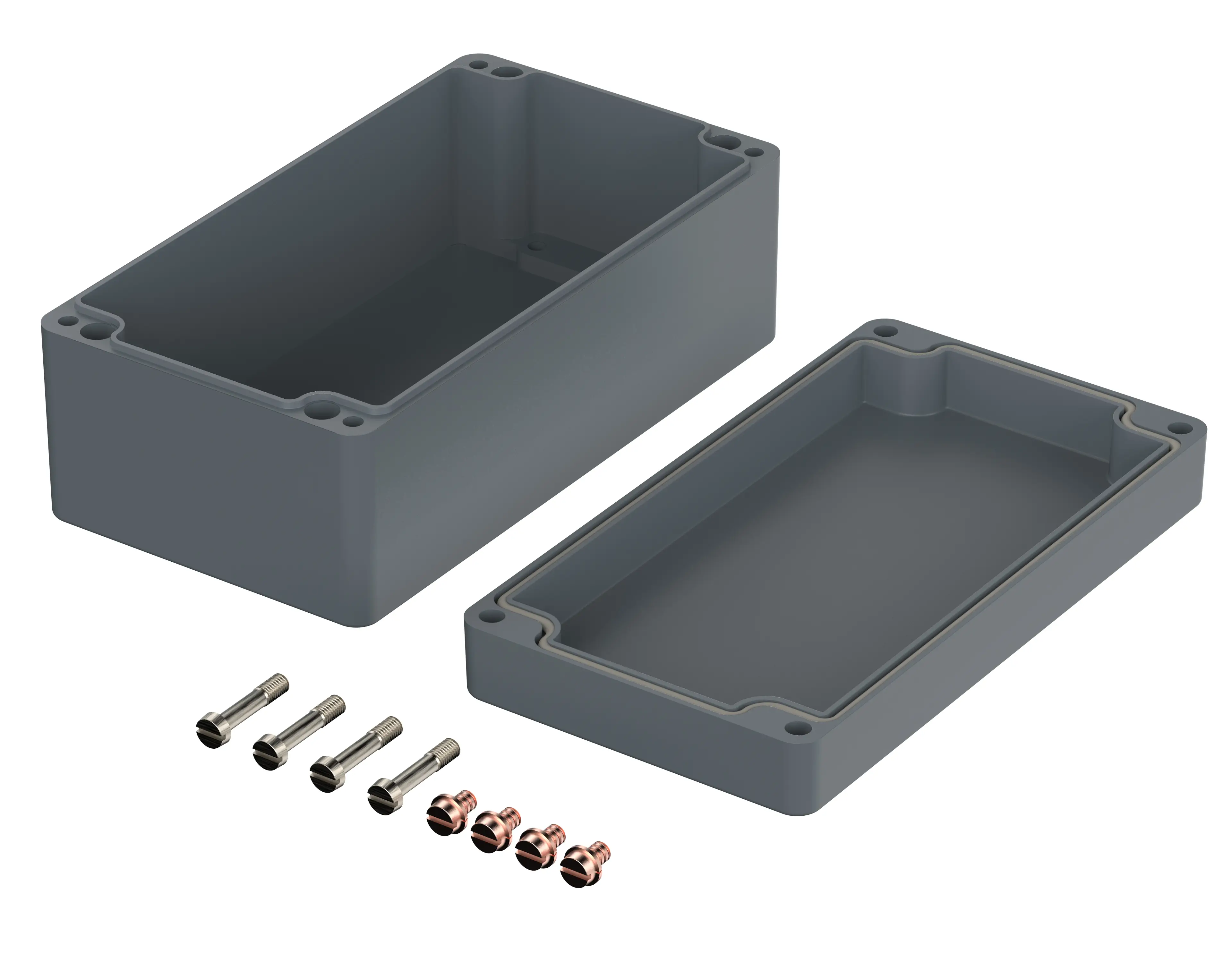

A szállítás terjedelme
Felső és alsó rész, fedélcsavarok (V2A), 4 csavar a beépítéshez
Megjegyzés
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
04331000 P-331-G.dxf
(1,004.1 KB)
Termékrajz PDF-formátumban:
04331000 P-331.pdf
(66.6 KB)
Termékrajz DXF-formátumban:
04331000 P-331.dxf
(473.4 KB)
- 683 WPZ-Euromas-Polyester DE.pdf(173.4 KB)
- 683 WPZ-Euromas-Polyester EN.pdf(152.0 KB)
- euromas-polyester en.pdf(840.4 KB)
A készülék tartozékai
Belső hatlapos fedélcsavarok
DIN EN 60715 G 32 tartósín, horganyzott acél
DIN EN 60715 TH 35 tartósín, horganyzott acél
Földelősínek felszerelt szorítóidomokkal
Hátoldalra felcsavarozható fali fülek
Keresztlyukas csavarok, plombával lezárható
Rögzítőelem oszlopra való rögzítéshez, V2A rozsdamentes acél, bevonat nélkül
Szerelőlapok, papíralapú rétegelt lemez (P 305-329), illetve horganyzott acéllemez (P 330-355)
