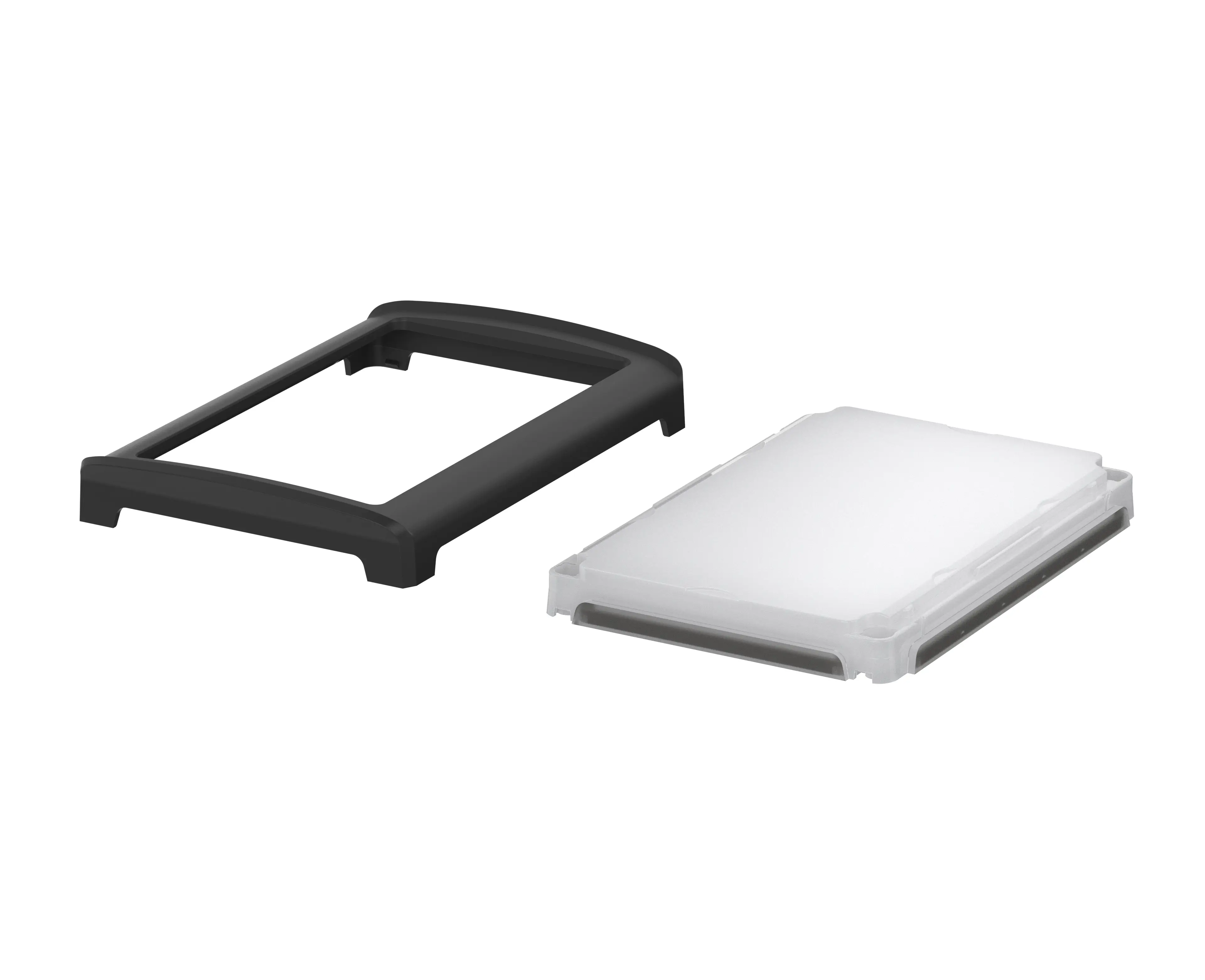

BoVersa | Házfedél, műanyag mélyre húzott felülettel, áttetsző
BOV 1209_ FO 9005 D LL
Megrendelési szám: 48332251
BOV 1209_ FO 9005 D LL
Megrendelési szám: 48332251
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható
A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Méretek
125 x 88 x 19 mm
Színárnyalat
Schwarz, ähnlich RAL 9005; Weiß transluzent
Védettségi osztály
IP
66
,
68
– IP68: 1,2m (2 óra)
NEMA
3
Ütközésvédő
IK 08
A műszerdoboz anyaga
Műanyag alkatrészek PC UL 94 V-0 (az anyag lángálló, önkioltó és alkalmas a kültéri használatra; f1 lista az UL 746 C szerint)
Alumínium alkatrészek GD Al Si 12
Tömítés, habosított PU
Anyagok az R1, illetve R7 követelménymondat szerint és a DIN EN 45545-2 szerinti HL3 veszélyeztetési foknak megfelelően
A részletekhez lásd a műszaki információkat
Üzemi hőmérséklet: -25/110° C
A szállítás terjedelme
Funkcionális fedél, dizájnburkolat
Megjegyzés
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
Termékrajz PDF-formátumban:
Termékrajz DXF-formátumban:
PC Lexan945U
(Műszerdoboz)
EN-45545 Lexan-945U Certificate R22-HL3
(Hivatalos Vasúti Alkalmazási Tanúsítvány - műszerdoboz)
PC SITRALON FR-07-UV
(Áttetsző fedél)
Fermapor K31-A-9841-7 B-5 35-10 DE
(Tömítés)
- BoVersa web Doppelseite-EN.pdf(458.1 KB)
- Prospekt BoVersa EN.pdf(3.3 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
A készülék tartozékai
