BoPad | Kézi műszerdobozok, IP40 (IP65)
BOP 900-9005
Megrendelési szám: 35190015
BOP 900-9005
Megrendelési szám: 35190015
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható
A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Méretek
200 x 105 x 34 mm
Színárnyalat
Fekete, hasonló a RAL 9005-höz
Védettségi osztály
IP
40
,
65
NEMA
1,3
A műszerdoboz anyaga
Műszerdoboz: ABS
Tömítés / ütésgátló: TPE
Részletek lásd műszaki információk
Üzemi hőmérséklet: -25/70° C
A szállítás terjedelme

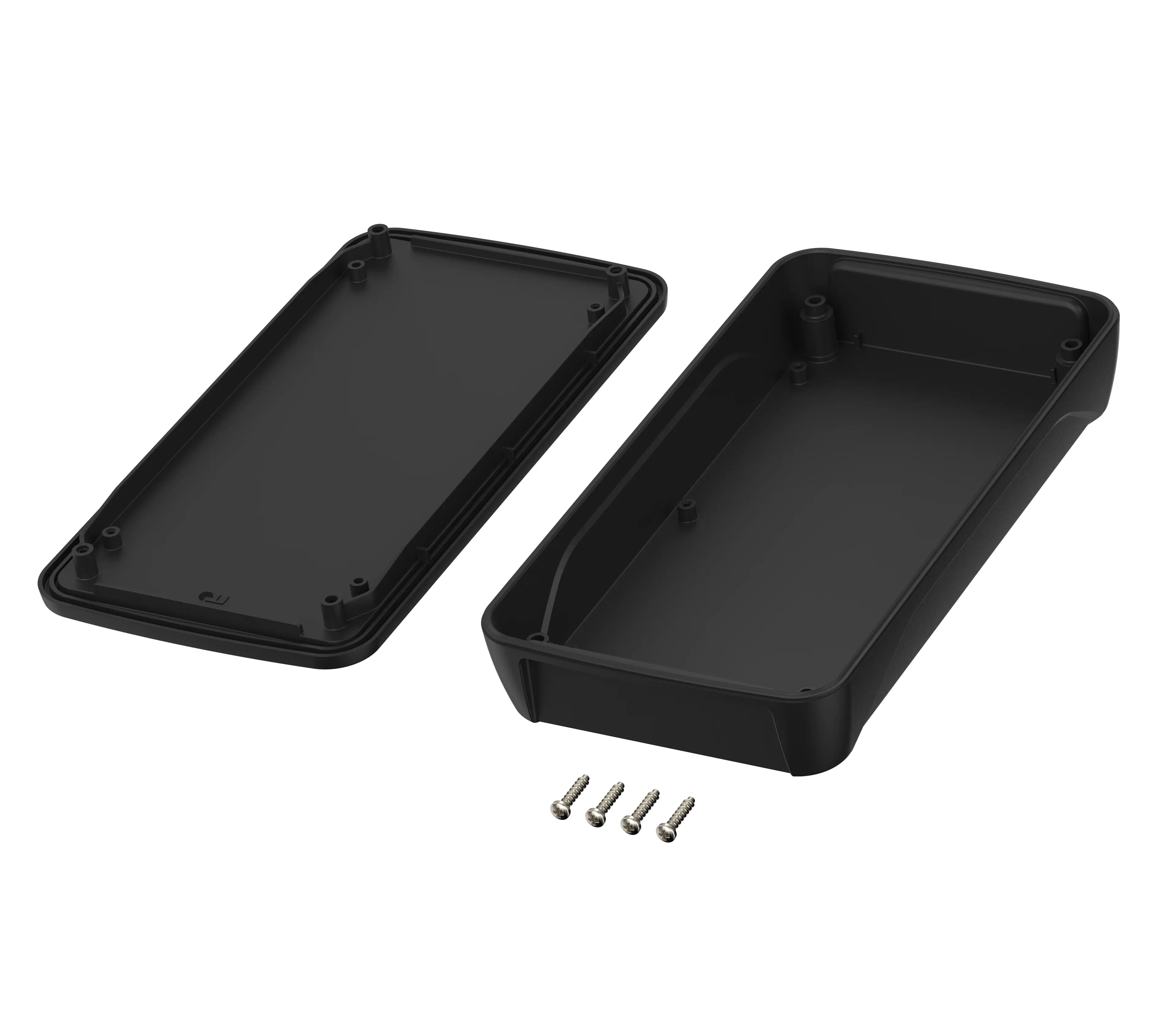

Felső és alsó rész, 4 csavar
Megjegyzés
BOP_ DI-vel IP65-re kiépíthető.
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
35190015 BOP-900-9005-G.dxf
(1.3 MB)
Termékrajz PDF-formátumban:
35190015 BOP-900-9005.pdf
(214.0 KB)
Termékrajz DXF-formátumban:
35190015 BOP-900-9005.dxf
(2.1 MB)
Az áramköri lapok maximális mérete – rajz PDF-formátumban:
35190015 BOP-900-9005-pcb.pdf
(181.3 KB)
Az áramköri lapok maximális mérete – rajz DXF-formátumban:
35190015 BOP-900-9005-pcb.dxf
(1.1 MB)
ABS MMIA Polyman
(Műszerdoboz)
ABS Elix H605
(Műszerdoboz)
- bopad en.pdf(952.2 KB)
A készülék tartozékai
Csavarlefedők a műszerdoboz csavarjainak lefedéséhez
Dizájntömítés, IP65
Univerzális fali rögzítő a VESA-szabvány szerint, Üvegszálas poliamid
