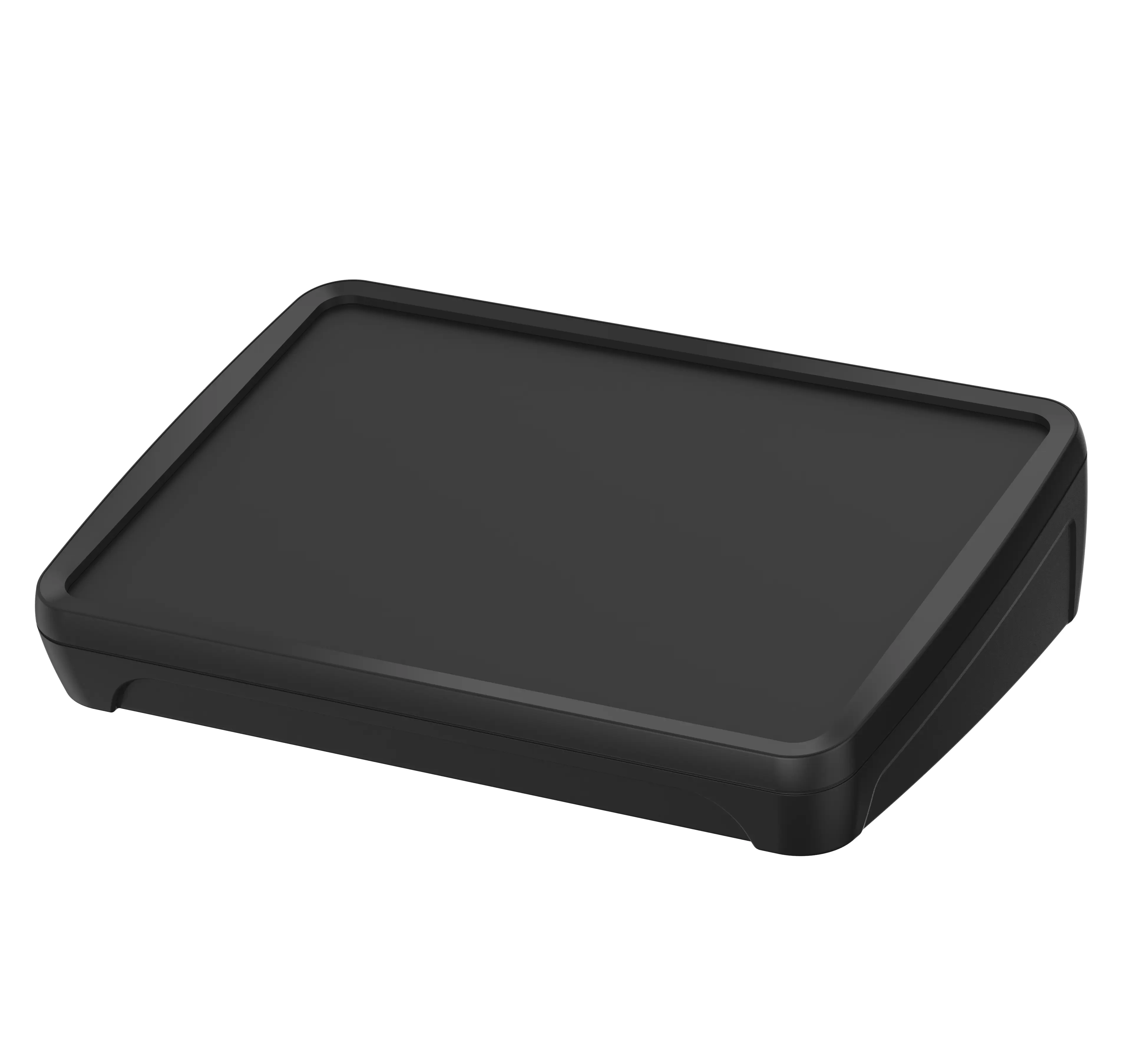

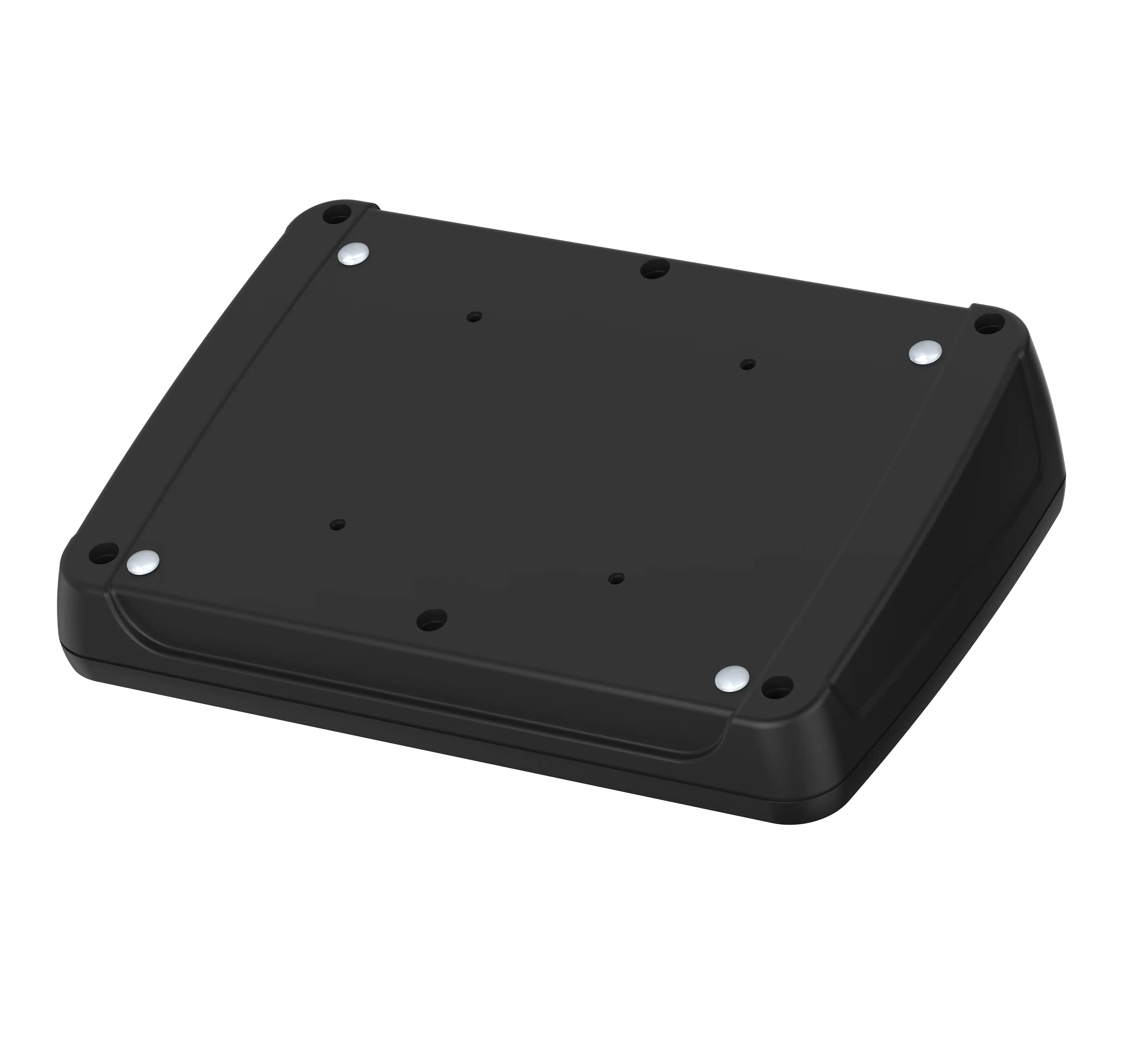

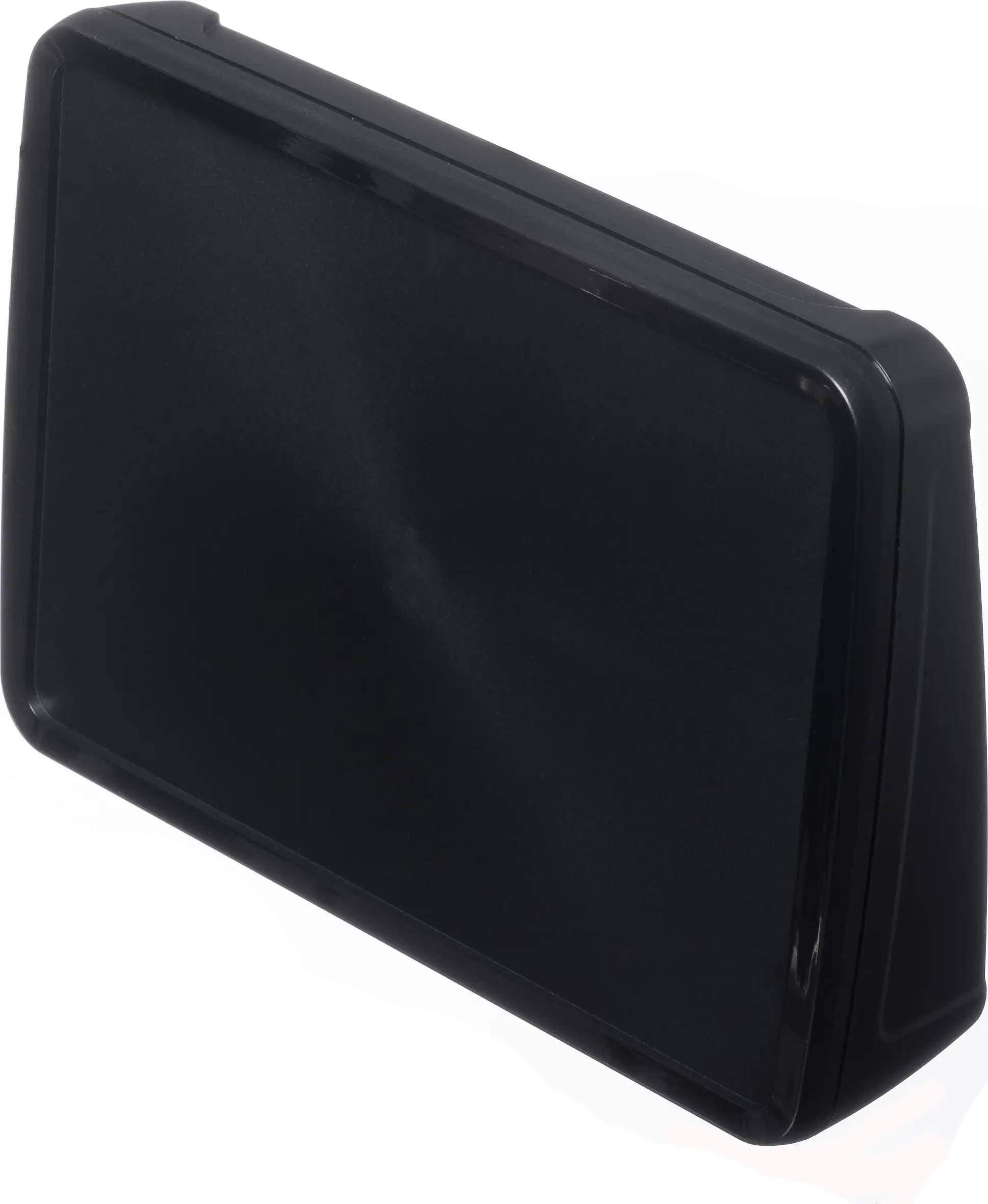

BoPad | Érintős / kezelőpult műszerdoboz, fekvő, IP40 (IP65)
BOP 7.0 PQ-9005
Megrendelési szám: 35107045
BOP 7.0 PQ-9005
Megrendelési szám: 35107045
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható
A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Méretek
215 x 150 x 53 mm
Színárnyalat
Fekete, hasonló a RAL 9005-höz
Védettségi osztály
IP
40
,
65
NEMA
1,3
A műszerdoboz anyaga
Műszerdoboz: ABS
Tömítés / ütésgátló: TPE
Részletek lásd műszaki információk
Üzemi hőmérséklet: -25/70° C
A szállítás terjedelme

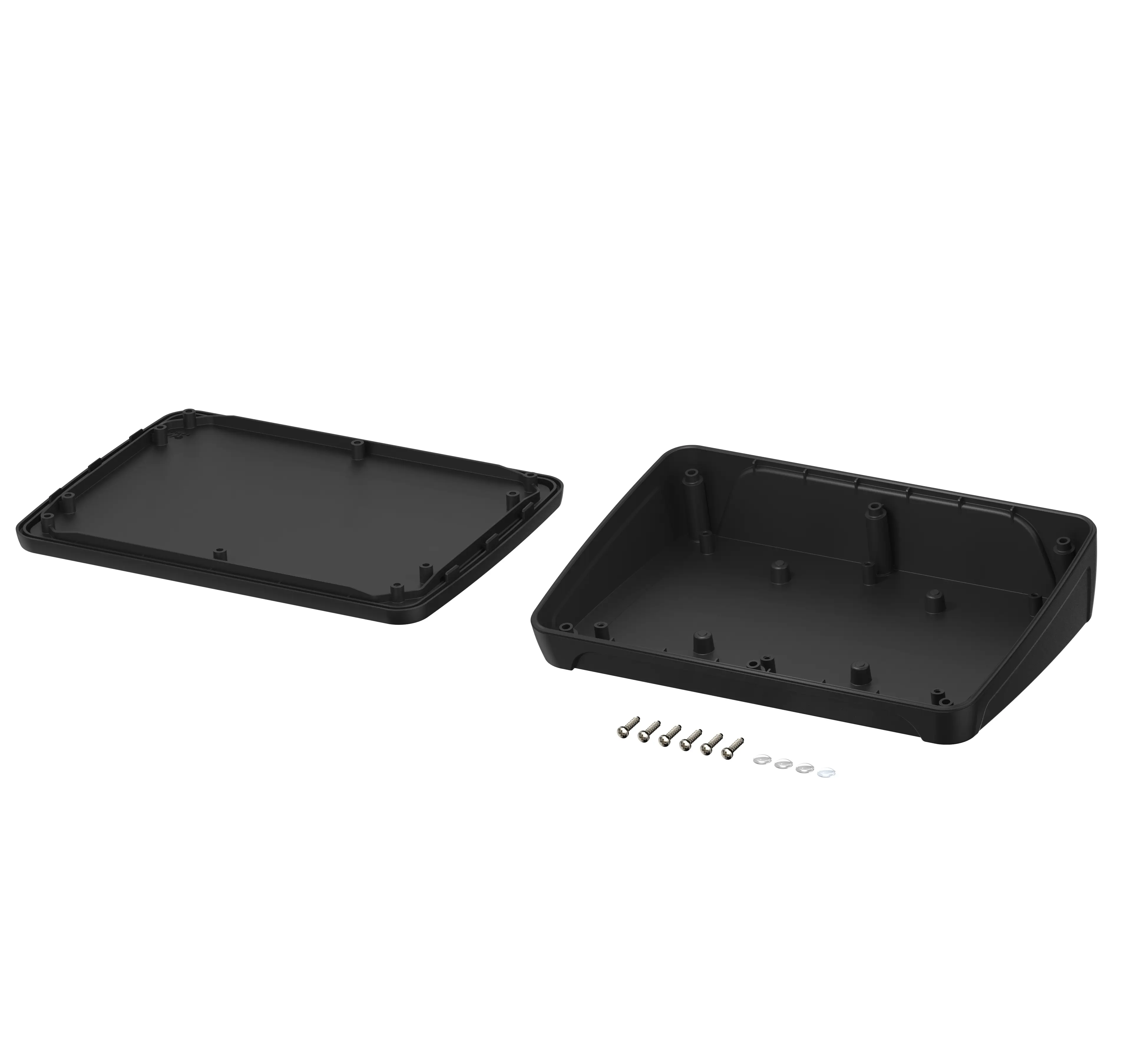

felső és alsó rész, csavar, 4 gumiláb
Megjegyzés
A műszerdobozok a 7,0" és 10,1" érintős képernyők / kijelzők integrálására vannak kialakítva.
A BOP_DI-vel felszerelhető az IP65 védettségi fokozathoz.
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
35107045 BOP-7.0-PQ-9005-G.dxf
(1.5 MB)
Termékrajz PDF-formátumban:
35107045 BOP-7-0-PQ-9005.pdf
(225.3 KB)
Termékrajz DXF-formátumban:
35107045 BOP-7-0-PQ-9005.dxf
(2.7 MB)
Az áramköri lapok maximális mérete – rajz PDF-formátumban:
35107045 BOP-7.0-PQ-9005-pcb.pdf
(159.5 KB)
Az áramköri lapok maximális mérete – rajz DXF-formátumban:
35107045 BOP-7.0-PQ-9005-pcb.dxf
(880.8 KB)
ABS MMIA Polyman
(Műszerdoboz)
ABS Elix H605
(Műszerdoboz)
- bopad en.pdf(952.2 KB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
A készülék tartozékai
Akkumulátortartó 18650 Li-Ion-akkumulátorokhoz
Csavarlefedők a műszerdoboz csavarjainak lefedéséhez
Dizájntömítés, IP65
