Ultrapult | Caja con superficie de consola abierta
UMP 62014 FP
Referencia: 45620145
UMP 62014 FP
Referencia: 45620145
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.

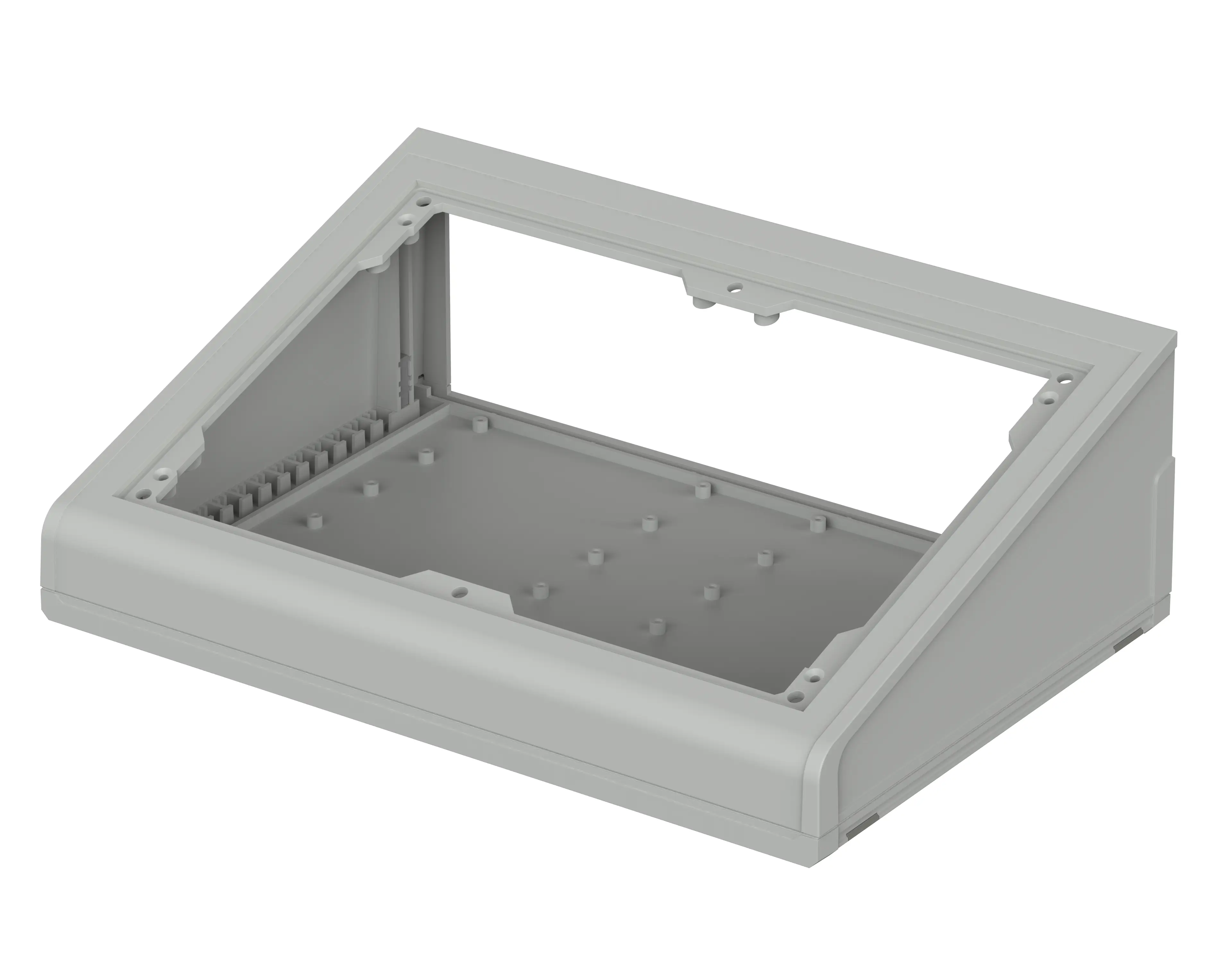

Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
290.9 x 198.9 x 100.1 mm
Color
Gris luminoso, similar a RAL 7035
Tipo de protección
IP
40
NEMA
1
Material de la caja
ABS; para más detalles, consultar la Información técnica
Temperatura de funcionamiento: -25/70° C
Volumen de suministro
tapa superior y base, 4 cubiertas para los tornillos, 4 pies de goma, 4 tornillos, incl. junta en la tapa superior para hermetizado de la superficie de manejo
Nota
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
45620145 UMP-62014-FP-G.dxf
(1.5 MB)
Dibujo de producto en formato PDF:
45620145 UMP-62014-FP.pdf
(84.6 KB)
Dibujo de producto en formato DXF:
45620145 UMP-62014-FP.dxf
(901.0 KB)
- ultrapult en.pdf(460.4 KB)
Accesorios compatibles
Estribos para montaje mural para UMP 32014/62014
Paredes traseras, 2 mm, de aluminio anodizado en color natural
Paredes traseras, plástico, 2 mm, gris luminoso
